MicroTechnologies膜片式压力传感开关

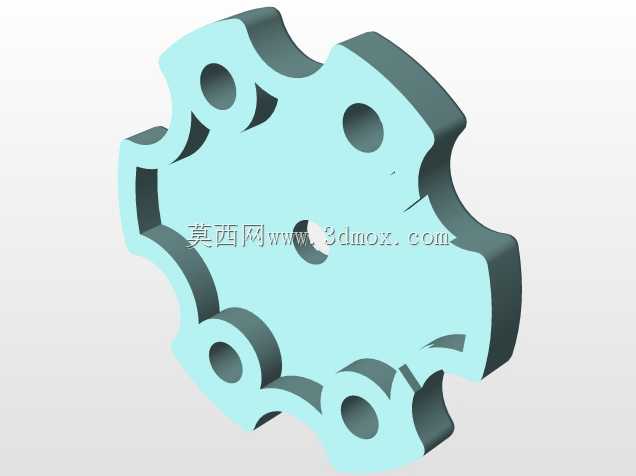

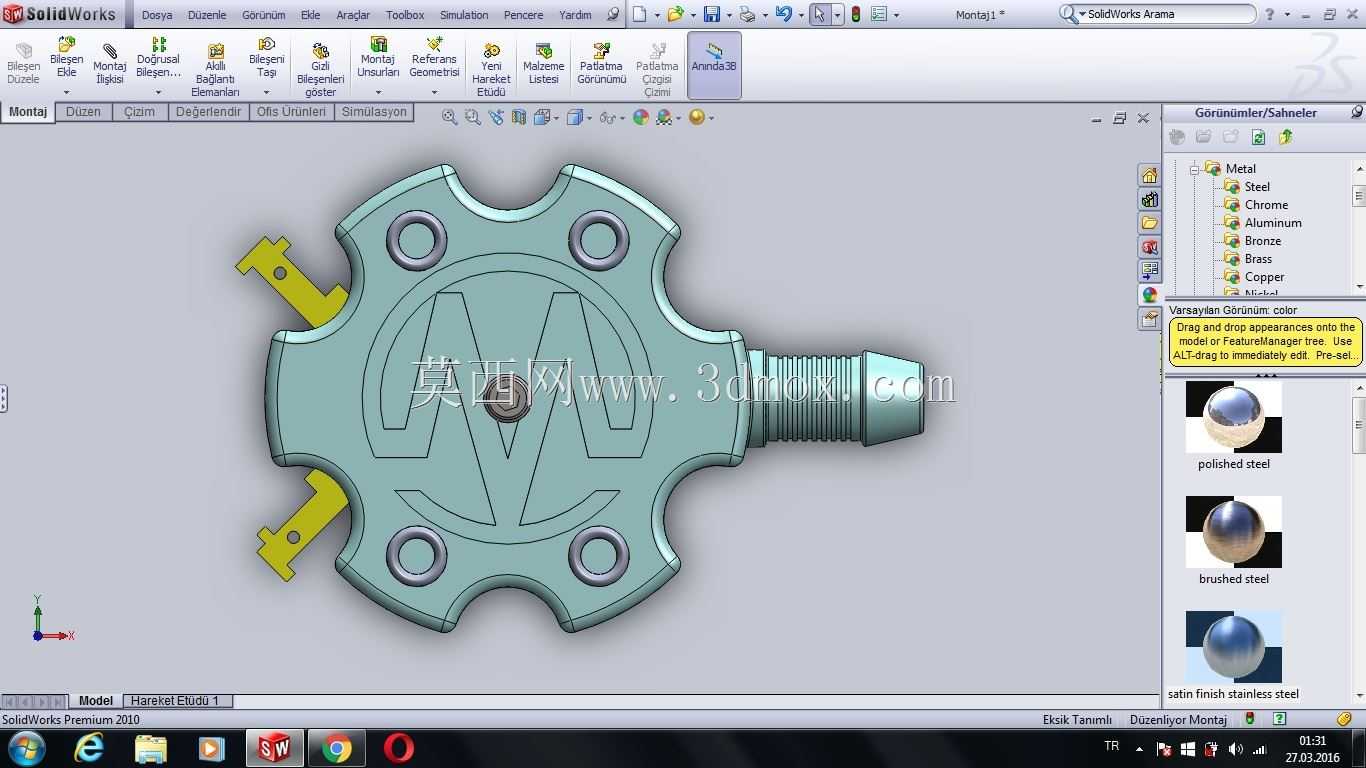

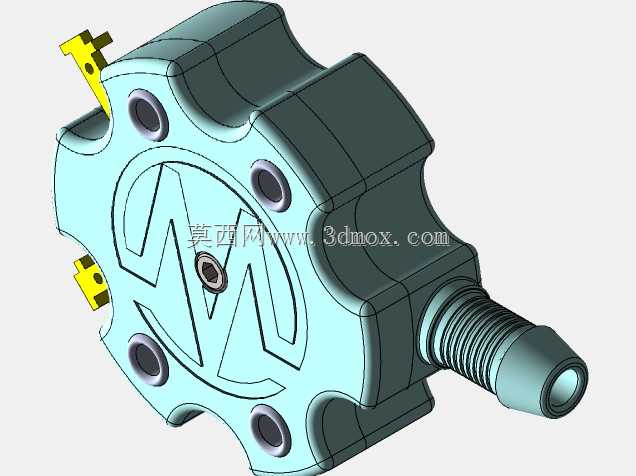

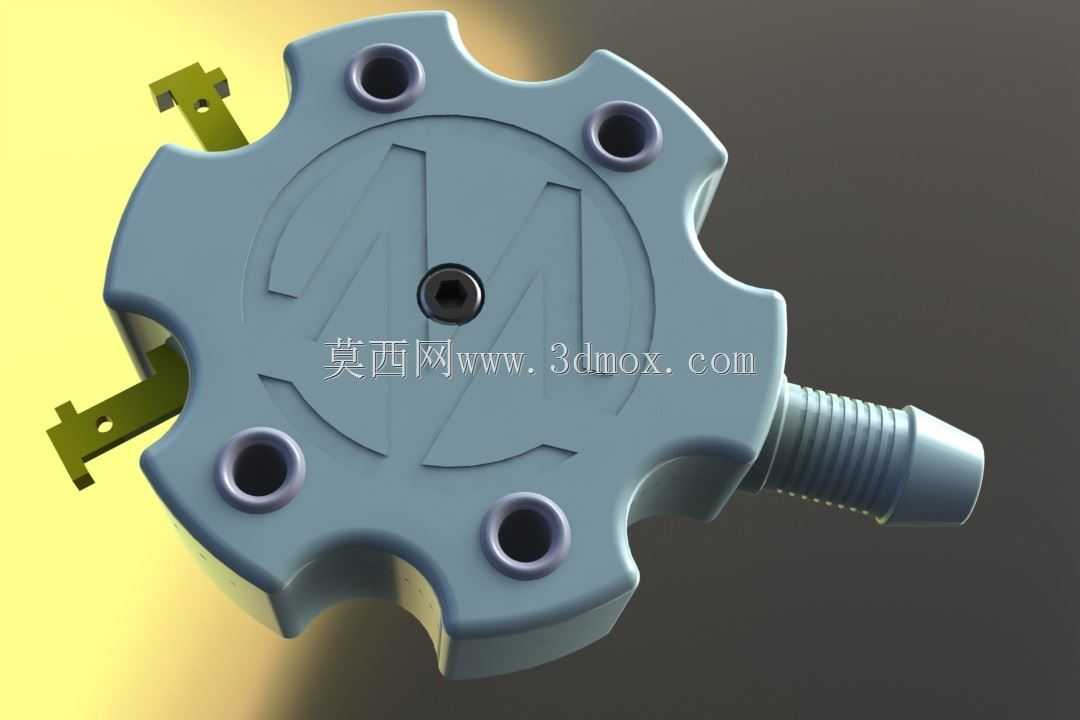

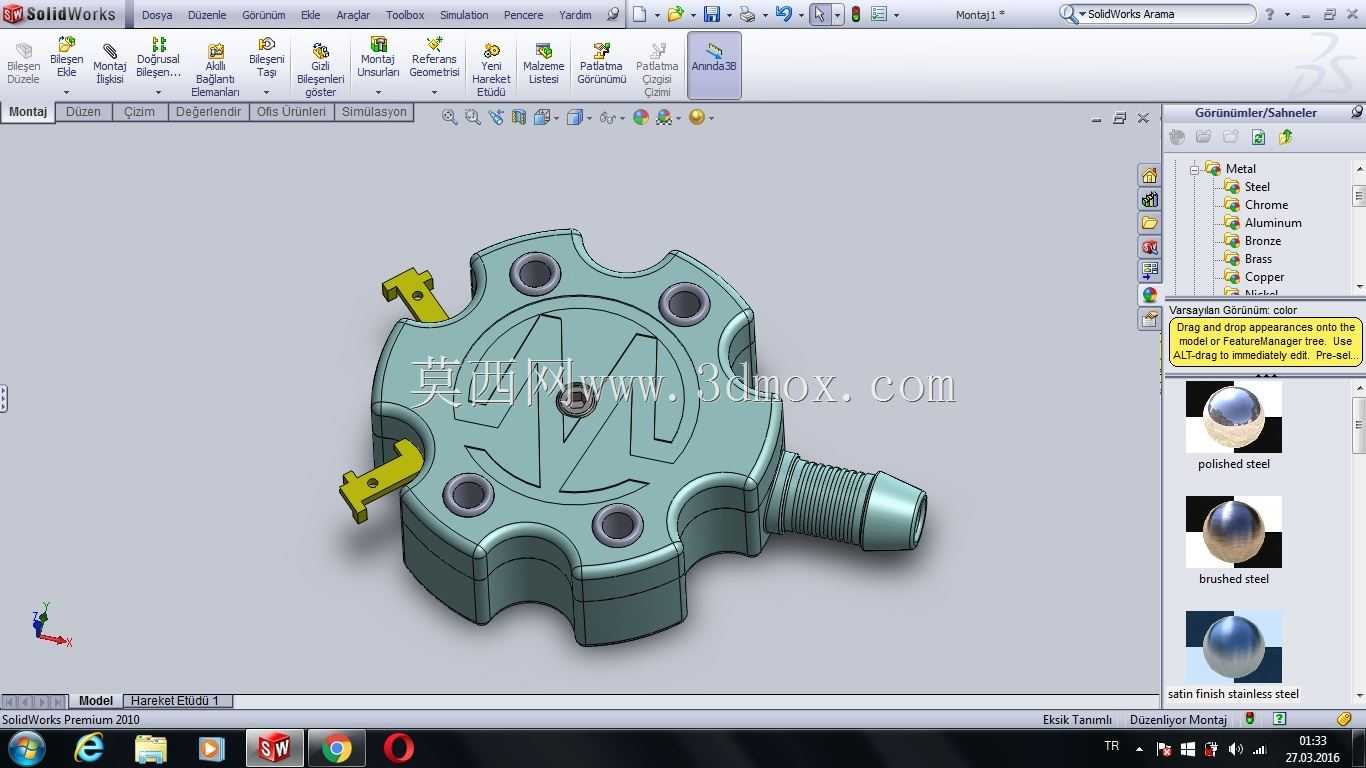

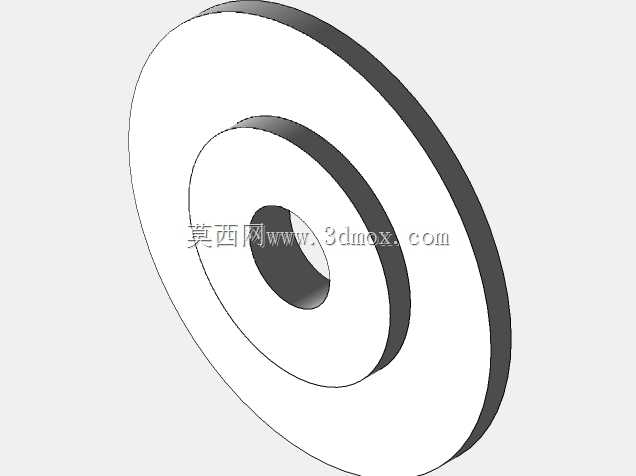

　　这款压力开关的主体采用近似六瓣梅花形的扁平盘式壳体，中心布置膜片感应腔，周向均布六个沉头安装孔，侧部引出带外螺纹的管路接头，背部伸出两组带孔的金属安装支架，整体结构紧凑，适合在空间受限的气路、液路控制柜内贴板安装。盘体直径方向的六个凸耳既承担安装孔位，又作为壳体加强筋，将膜片受压时产生的径向张力均匀分散到各固定点，避免薄壁壳体在长期脉动压力下出现应力集中开裂。中心黑色小圆孔为膜片顶杆的导向与复位通道，膜片在介质压力达到设定阈值时推动顶杆触发电触点，压力回落至复位值后触点断开，实现泵组启停、压力超限报警、气源欠压保护等自动控制功能。

　　在气动自动化产线中，这类开关常安装在过滤减压阀出口或储气罐支管上，当气源压力低于设备安全工作下限时切断主控回路，防止气缸因推力不足发生卡滞或误动作；在小型液压站、净水设备、润滑系统里，它又承担系统超压泄放前的预警触发，配合溢流阀构成双重保护。侧部螺纹接头采用标准管螺纹规格，可直接对接快插接头或紫铜管路，接头根部的六角过渡面便于扳手拧紧，密封面贴合后无需额外生料带即可实现低压工况下的可靠密封。

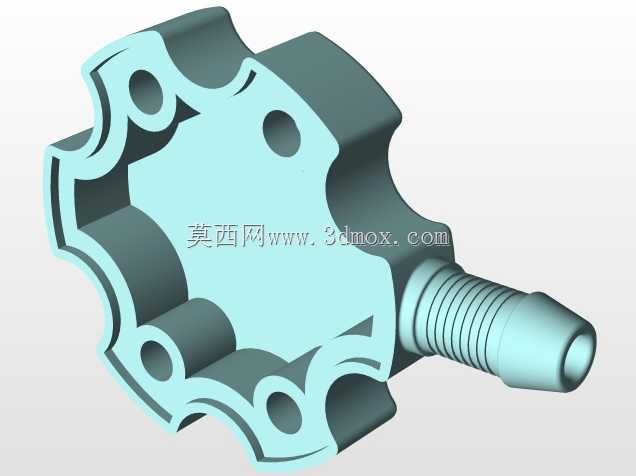

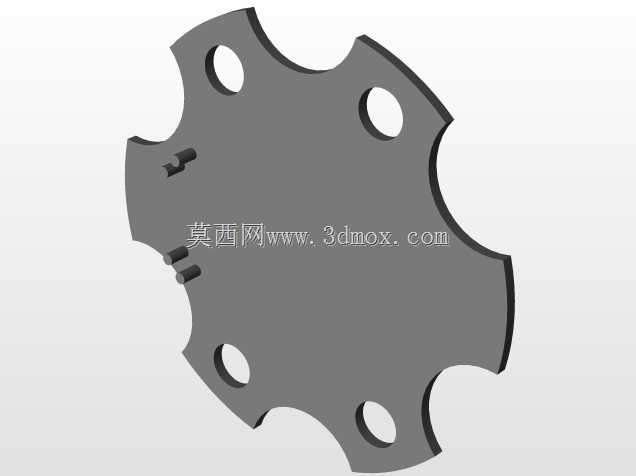

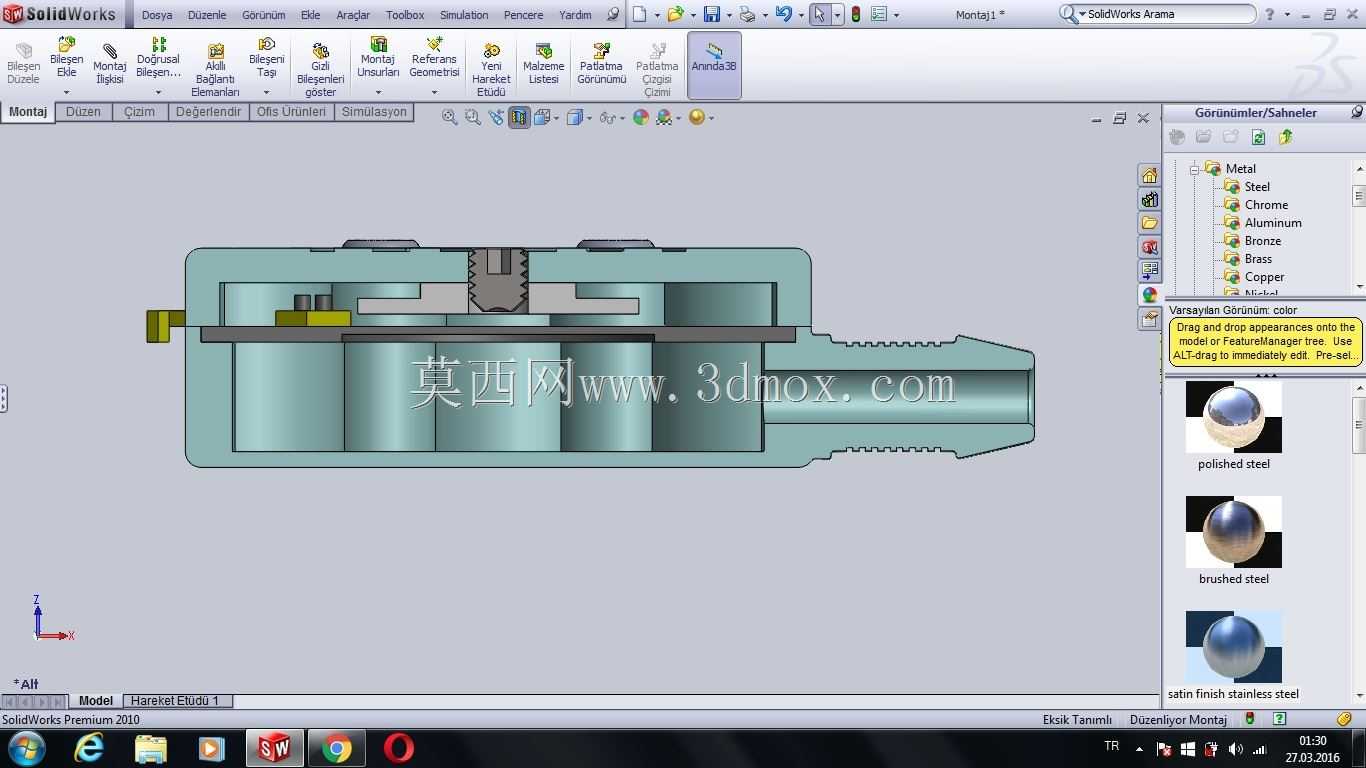

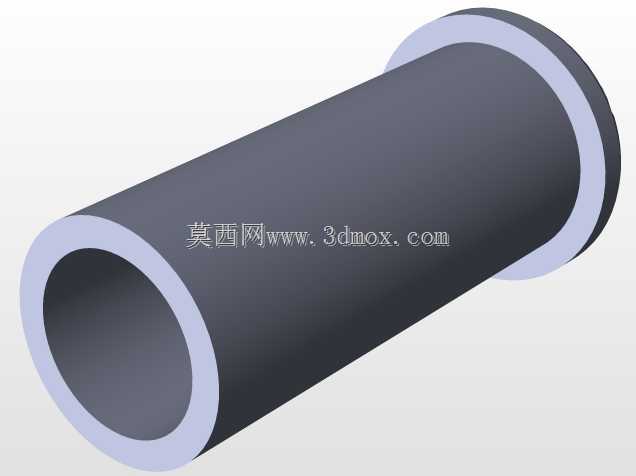

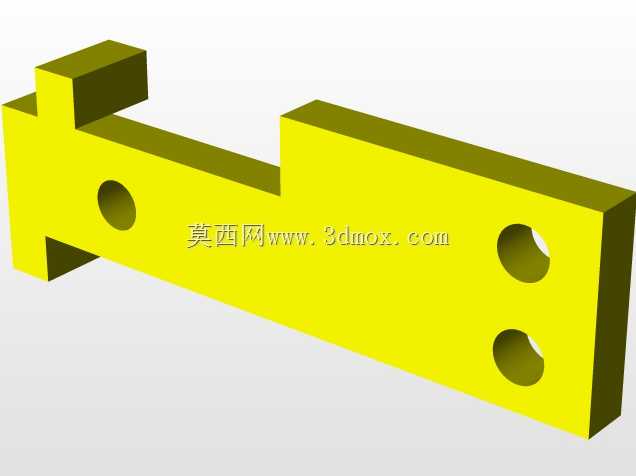

　　建模时先以旋转特征生成接头与中心腔体，再对盘体轮廓做样条曲线拉伸，六个安装凸耳通过圆周阵列完成，沉孔深度需保证螺钉头部完全沉入，不超出盘体正面平面，避免多台设备并排安装时发生干涉。背部金属支架为折弯钣金件，长圆孔设计允许安装时在水平方向微调位置，补偿机柜开孔的累计误差；支架与塑料盘体之间通过卡扣加螺钉双重固定，承受管路插拔时的侧向力矩。膜片腔内部的流道截面经过圆滑过渡，避免介质中的微小颗粒在拐角处沉积造成动作迟滞，壳体材料选用耐油尼龙或PBT，可在常规压缩空气、水基液压油、弱腐蚀性流体中长期工作。

　　安装边界上，盘体正面需预留至少等于盘体半径的操作空间，用于调试时按压测试按钮或调整设定压力螺钉；背部支架距柜壁留出走线间隙，螺纹接头侧避免与其他管路硬接触，防止振动传递导致误触发。六个安装孔的分布圆直径与盘体外缘保持足够壁厚，拧紧螺钉时按对角顺序分次紧固，防止塑料壳体局部受压变形使膜片初始位置偏移。电气引线从背部支架旁的出线槽引出，远离流体接头，即便接头处出现轻微渗漏也不会直接滴落到触点端。整体设计把感应、触发、安装、管路连接四个功能集成在单一盘式单元内，零件数量少，装配工序简单，是小型流体控制系统里实现压力联锁的基础元件。
