家用手动柑橘类水果简易榨汁器结构设计

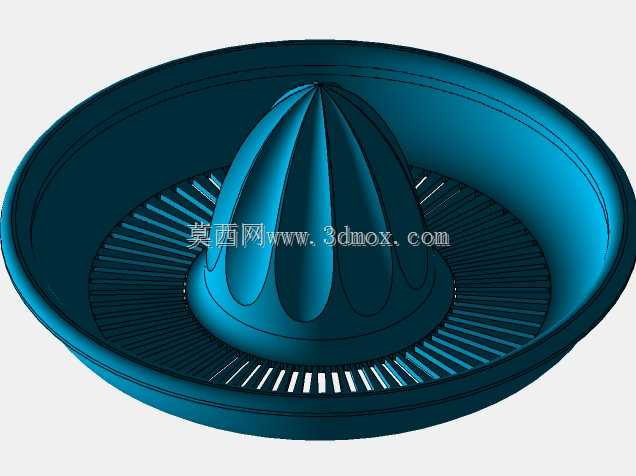

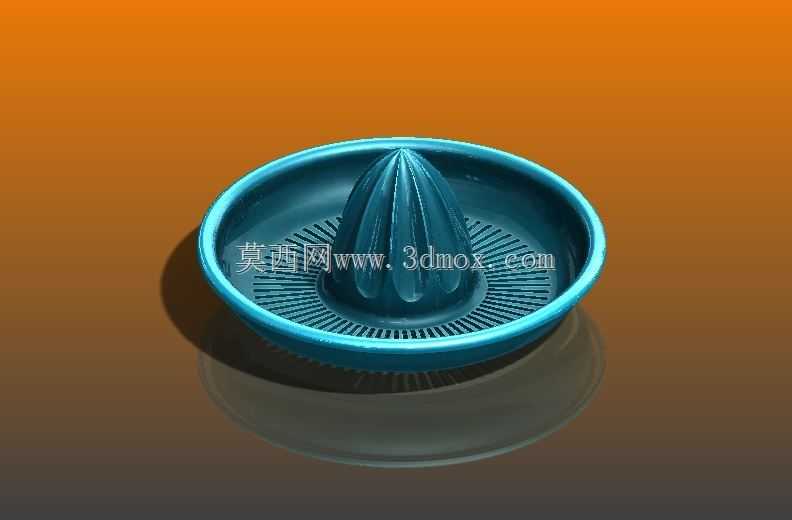

　　这款手动榨汁部件主要面向家庭餐厨、小型饮品门店的鲜榨果汁制备场景，针对柑橘类水果的取汁需求做了针对性结构优化，无需外接电源即可完成柠檬、橙子、青柠等小型鲜果的榨汁作业，使用场景不受供电条件限制，适配桌面、吧台等多种操作台面。从实际功能实现逻辑来看，核心凸起的棱锥结构是榨汁作业的核心受力区，表面均匀分布的8道纵向凸棱做了圆角过渡处理，既能够在水果按压旋转时充分刺破果肉囊胞，让果汁顺利流出，又不会因为棱边过于锋利划伤使用者手部，同时棱锥的锥度经过反复调整，能够适配直径40mm到90mm区间的多数柑橘类鲜果，对半切开的水果扣在锥头上旋转按压时，锥面弧度能够贴合水果切面的弧度，减少果肉残留。环绕锥头设置的环形集汁槽做了1.5度的内倾坡度，

　　槽底均匀排布直径2mm的滤孔，滤孔的开孔方向做了斜切处理，能够在果汁下流的过程中拦截果籽、粗大的果囊纤维，避免杂质混入最终流出的果汁中，集汁槽的外圈做了直径180mm的翻边结构，翻边高度为12mm，既能够作为操作时的手持受力位，也可以直接卡在常规口径的接汁杯口上，使用时无需额外扶持固定，降低操作时的侧翻风险。从设计思路上看，整个部件采用一体化注塑成型的结构方案，没有额外的拼接零件，减少了装配工序与藏污纳垢的缝隙，日常使用后可以直接整体冲洗，清洁难度低；整体壁厚控制在2.5mm，既保证了按压旋转时的结构强度，不会因为受力过大出现形变开裂，也控制了整体重量，单部件重量控制在120g以内，拿取轻便。安装边界方面，

　　整个部件的最大外轮廓直径为185mm，总高度为65mm，放置在台面上时底部接触环的直径为160mm，接触面积足够保证放置稳定性，不需要额外的固定结构即可平稳放置；如果搭配电动底座使用，底部预留的直径100mm的环形定位槽可以直接卡在对应尺寸的驱动轴定位凸台上，定位间隙控制在0.2mm，既方便拆装清洁，也能保证旋转作业时的同轴度，不会出现偏心晃动的问题。结构细节上，集汁槽的滤孔总面积经过测算，能够保证出汁速度达到15ml/s，正常按压旋转时不会出现果汁在槽内淤积溢出的情况；凸棱的高度从锥顶到锥底逐步降低，锥顶位置棱高8mm，能够快速刺入果皮内侧的果肉层，锥底位置棱高3mm，能够在水果按压到底时充分刮取果皮附近的果肉残留，提升出汁率，

　　相比普通平面榨汁结构出汁率能够提升15%左右。整个部件的边缘全部做了R2以上的圆角处理，没有尖锐的边角，日常拿取、清洁过程中不会出现割手的问题，材质选用食品接触级的硬质塑料，表面做哑光处理，不容易残留水渍和指纹，长期使用也不会因为频繁摩擦出现明显的划痕，影响清洁效果。
