导轨式电气接线端子排组件结构设计

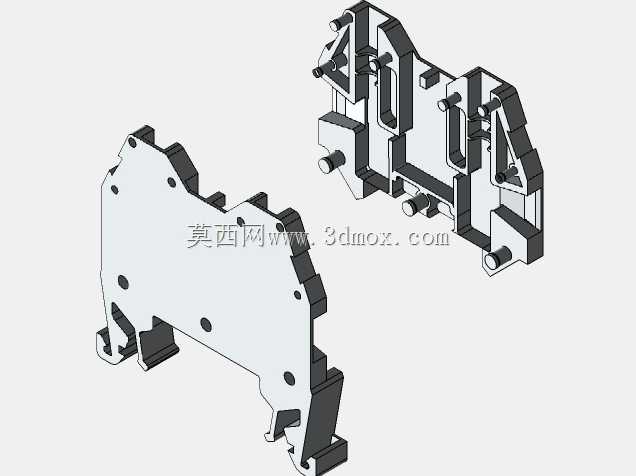

　　在低压电气柜、工业控制盘、通讯设备配线场景中，这类卡装式接线端子是配线作业里用量极大的基础连接部件，承担着多回路导线分接、线路转接、电位分配的核心作用，相比传统螺丝拧接的散线接头，标准化的端子组件能大幅提升柜内布线规整度，降低后期线路检修的排查难度，同时避免裸线接头外露带来的触电、短路风险。从结构设计来看，这款端子组件采用分体组合式架构，单组端子本体为阻燃工程塑料注塑成型的绝缘基座，基座两侧设计了对称的弹性卡爪结构，可直接卡装在行业通用的35mm标准DIN导轨上，安装时无需额外打孔固定，只需将卡爪对准导轨边缘按压即可完成固定，拆卸时用一字螺丝刀撬动基座底部的解锁卡扣即可快速取下，适配现场快速改线、扩容的作业需求。

　　基座内部预留了导电件安装腔，导电件采用高导电率的铜合金冲压成型，表面做镀锡处理提升抗氧化能力，上下两端分别设置导线压接位，可适配0.5-6平方毫米的多股或单股铜导线，压接位置配套不锈钢自升式螺丝，拧动螺丝时压片会自动平稳下压导线，避免导线偏位、压接不牢的问题，同时压片表面设计防滑齿纹，增大与导线线芯的摩擦力，防止设备运行过程中因振动导致导线松脱。相邻端子之间通过基座侧面的凹凸榫卯结构实现拼接对齐，多片端子拼接后可形成整齐的端子排，基座顶部预留了标记号插槽，可插入对应回路的标识条，方便运维人员快速识别回路走向。从安装边界来看，单节端子的宽度仅为8mm，相比同电流等级的老式端子节省近30%的柜内安装空间，

　　端子整体高度从导轨安装面算起为45mm，深度方向不超过40mm，可适配深度100mm以上的各类小型电气箱、壁挂式控制盒的安装空间要求，不会出现端子与箱门、内部元器件干涉的问题。基座底部的卡爪结构做了加强筋设计，卡装到导轨后横向抗拉强度可达到50N以上，即使在有持续振动的设备旁安装，也不会出现端子从导轨上滑脱的情况。端子的绝缘基座材料选用UL94-V0级阻燃PA66材质，可在-40℃到120℃的环境温度下长期工作，绝缘耐压等级可达到AC2500V，满足低压配电系统的绝缘安全要求，即使相邻端子之间出现短时过电压，也不会发生击穿飞弧的问题。在实际布线作业中，这类端子组件可根据回路数量灵活拼接，不需要提前定制固定长度的端子排，

　　现场施工时可根据实际走线需求增减端子数量，大幅降低物料备货的品类复杂度，同时拼接后的端子排整体平整度好，导线接入后走线方向一致，可配合线槽实现柜内横平竖直的布线效果。端子的压线螺丝采用十字一字通用槽型，现场作业时不管使用十字螺丝刀还是一字螺丝刀都能操作，降低对施工工具的要求，螺丝表面做镀锌钝化处理，长期使用不会生锈卡死，后期检修拆线时可顺利拧动。另外基座上设计了测试点预留位，可插入标准测试探针，不需要拆开导线就能直接测量回路电位，方便带电检修作业时快速排查线路故障，减少停电检修的时间。这类端子除了常规的动力回路接线，还可搭配接地片、隔片、固定件等配件，实现接地端子、隔离开关端子、保险端子等不同功能的扩展，同一套基座结构可适配多种功能模块，进一步提升产品的通用适配性。在通讯设备的配线场景中，这类端子还可用于信号线路的转接，低接触电阻的设计可避免信号传输过程中出现衰减过大的问题，适配RS485、开关量信号等弱电线缆的连接需求，基座的抗老化设计可保证设备在通讯基站、户外机柜等环境下十年以上的使用寿命，不会因为塑料老化导致绝缘失效、结构松垮的问题。
