通讯设备用卡接式接线端子结构

项目分类:通讯工具类 发布时间:2022-06-09 ID:655607
  • 通讯设备用卡接式接线端子结构
  • 通讯设备用卡接式接线端子结构
  • 通讯设备用卡接式接线端子结构
  • 通讯设备用卡接式接线端子结构

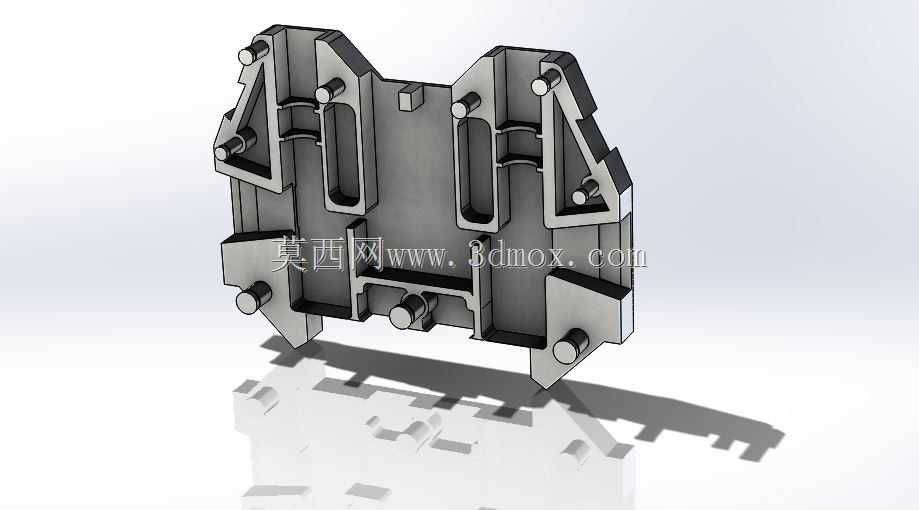

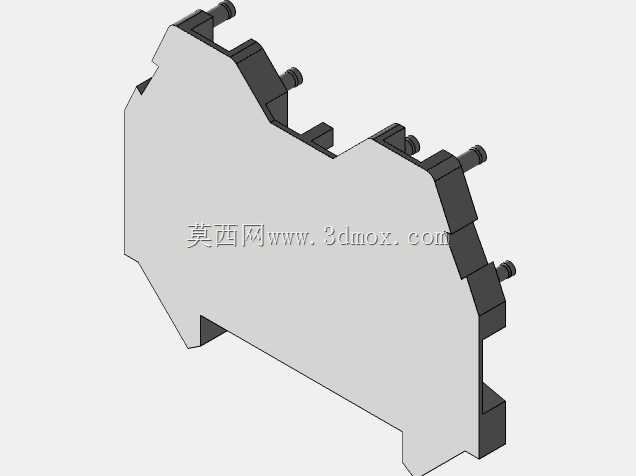

  这款卡接式接线端子主要面向通讯机柜内部的线缆端接场景,在程控交换设备、工业通讯网关、基站终端配线单元中承担导线快速接续、回路分接的核心作用,替代传统螺丝压接端子,大幅提升现场布线的作业效率,同时降低长期运行中螺丝松动导致的接触不良风险。从结构设计来看,整体采用对称式钣金冲压成型思路,主体承载板厚度适配常规1.5mm冷轧钢板冲压工艺,两侧设置的三角加强筋结构,在不额外增加零件厚度的前提下提升整体抗弯折强度,避免端子排密集安装时相邻端子挤压导致的结构变形。中部预留的两组长圆形让位槽,一方面是为内部导电铜件的安装预留定位空间,另一方面可以在端子过流时形成散热风道,降低大电流工况下的温升速率,避免绝缘基座受热老化。

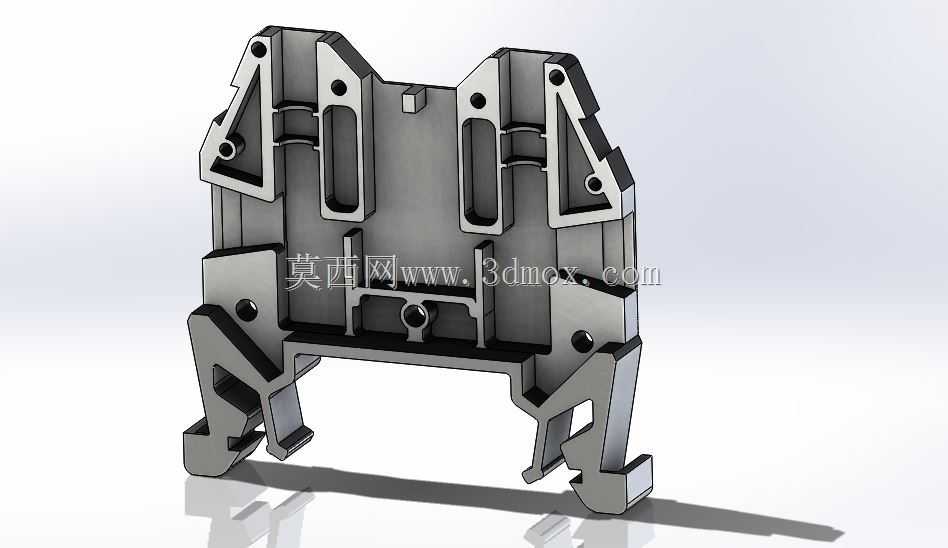

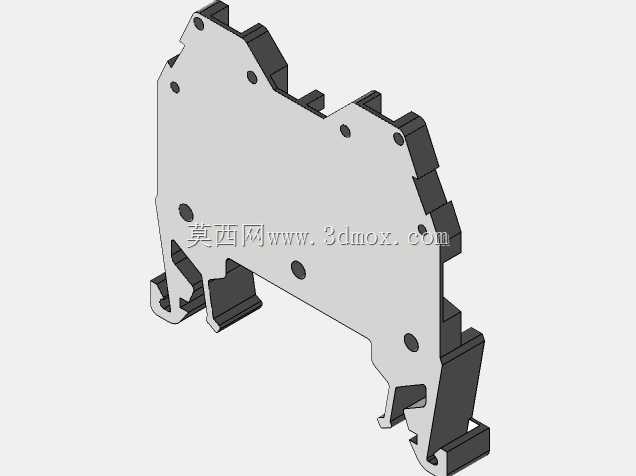

  底部的卡接爪结构是整个零件的核心功能部位,采用双爪倒钩设计,适配行业通用的35mm标准DIN导轨安装尺寸,安装时只需将端子上部对准导轨上沿,下部按压即可通过卡爪的弹性形变卡入导轨,拆卸时用一字螺丝刀撬动卡爪尾部的解锁位即可快速取下,无需额外紧固件,单颗端子的安装耗时可以控制在两秒以内,适合大批量通讯配线场景的快速部署。两侧的安装定位孔采用沉孔设计,装配后螺丝头部不会突出零件表面,避免相邻端子安装时出现干涉,同时孔位公差控制在±0.05mm范围内,保证多颗端子并排安装时的对齐度,不会出现高低错落导致的导线端接错位。零件上部的两处定位凸台,用于和配套的绝缘防护盖配合,凸台高度设置为1.2mm,既可以保证防护盖卡接后的牢固度,

  又不会因为凸台过高导致防护盖拆卸困难。从安装边界来看,单颗端子的宽度控制在12mm,在标准导轨上每米可以安装超过80颗端子,充分利用机柜内部的有限安装空间,端子的整体高度不超过45mm,适配深度60mm以上的标准配线机柜,不会出现柜门关闭时与端子干涉的问题。在实际使用场景中,这类端子可以适配0.5-2.5平方毫米的多股铜芯导线,卡接结构的接触电阻控制在0.5毫欧以内,满足通讯回路小信号传输的低损耗要求,同时卡接结构自带的防松特性,可以承受频率10-500Hz的振动工况,适配车载通讯设备、野外基站终端等存在持续振动的使用场景,不会因为振动导致导线松脱。设计过程中针对卡爪的弹性形变区间做了反复校核,卡爪的开合角度控制在8度以内,

  保证反复拆装50次以上卡接弹力不会出现明显衰减,满足设备后期维护、线路调整的重复拆装需求。零件表面采用镀锌钝化处理,盐雾测试可以达到48小时无红锈,适配机房内的常规使用环境,同时表面粗糙度控制在Ra1.6以下,没有尖锐的冲压毛刺,避免现场布线作业时划伤施工人员的手部,也不会刺破导线绝缘层导致短路风险。整体结构没有多余的冗余设计,所有的结构特征都服务于安装、导电、防护三个核心功能,在满足结构强度、安装便捷性要求的前提下,尽可能压缩零件的整体尺寸,降低材料消耗,适合大批量冲压生产,单件生产的材料利用率可以达到78%以上,有效控制量产成本。
