带云台轮式遥控移动巡检小车结构设计

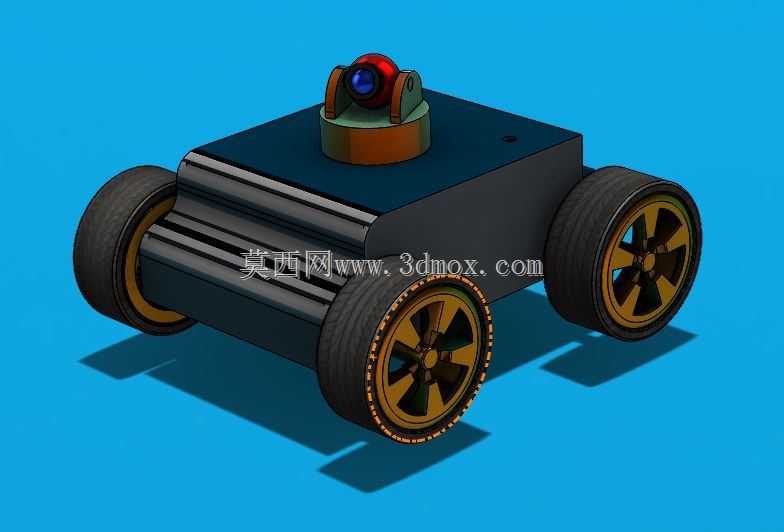

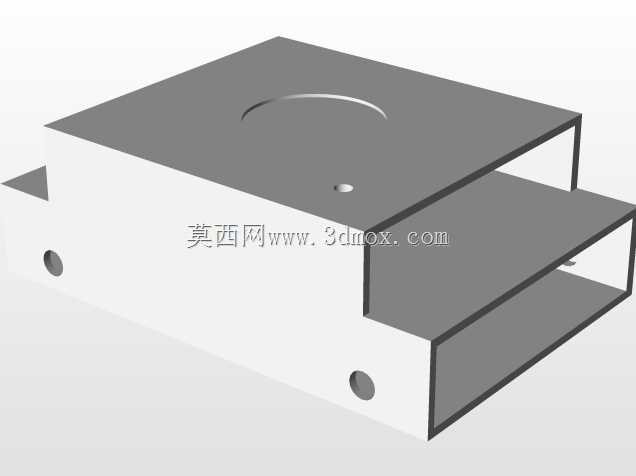

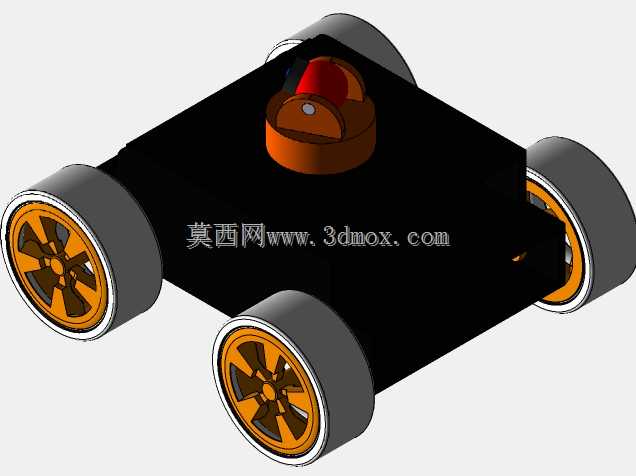

　　这款轮式遥控移动平台的设计，最初是面向室内外狭小空间巡检、轻载物料转运场景开发的，整体采用四轮差速驱动布局，没有额外设置转向舵机结构，依靠左右两侧车轮的转速差实现转向，这种结构选型的核心考量是压缩底盘竖向空间，降低整车重心，同时减少传动链路的零部件数量，降低后期装配与维护的复杂度。从结构布局来看，整车底盘采用分层设计，底层为动力安装层，预留了四个车轮的轮毂电机安装位，每个车轮的安装支座都设计了可微调的同轴度调节余量，避免加工误差导致的车轮卡滞、行驶偏磨问题；中层为电池与控制板安装腔，腔体内壁设计了纵横交错的加强筋，既可以提升底盘整体的抗扭刚度，也能为电池、主控板、通讯模块的固定提供充足的螺柱安装位，所有走线槽都沿腔体侧壁预留，

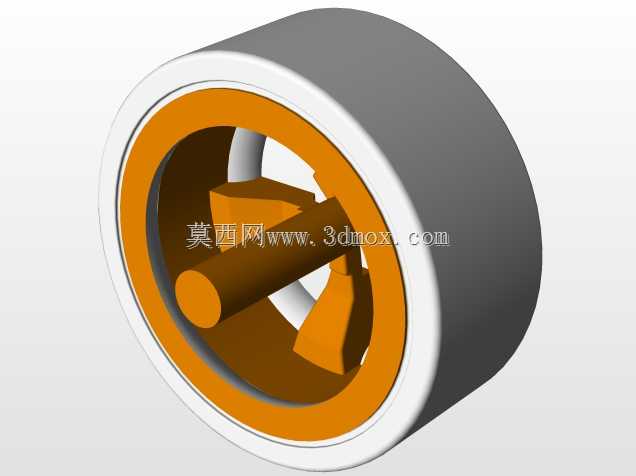

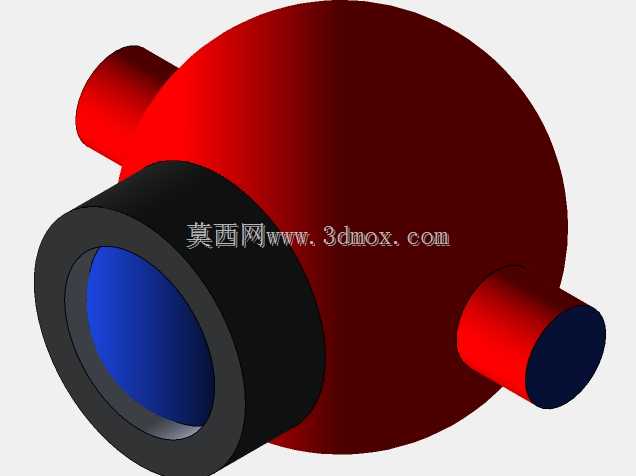

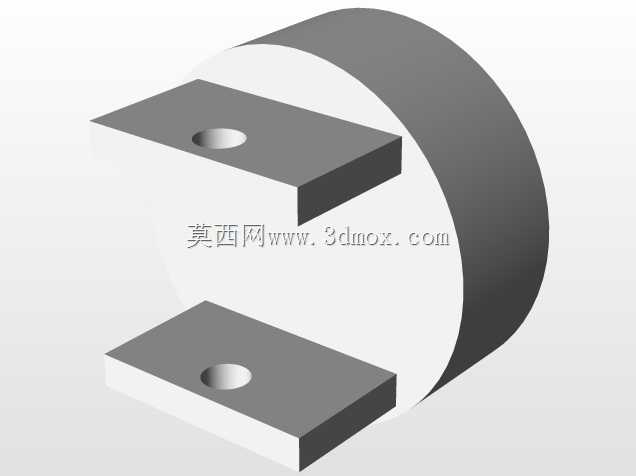

　　避免线束与运动部件产生干涉；顶层为设备搭载平台，平面度公差控制在0.2mm以内，可根据不同使用场景搭载不同功能模块，本次设计中搭载的是单自由度俯仰云台，云台内部预留了摄像头、红外传感器的安装空间，云台转轴处设计了阻尼限位结构，可在-30°到60°的俯仰角度范围内任意位置锁止，满足不同高度的观测需求。车轮部分选用了大宽度橡胶胎面结构，胎面设计了细密的防滑纹路，可在水泥地面、环氧地坪、短绒地毯等常见室内外路面行驶，轮毂采用辐条式结构，在保证结构强度的前提下尽可能降低簧下质量，提升行驶过程中的减震效果，轮轴与轮毂之间采用标准深沟球轴承支撑，径向跳动量控制在0.1mm以内，保证高速行驶时的整车稳定性。外形尺寸方面，

　　整车长宽控制在200mm*180mm范围内，不含云台的底盘高度为70mm，搭载云台后的总高度为120mm，这个尺寸边界可以顺利通过常规室内门底缝隙、办公桌下空间、设备巡检通道等狭小区域，不会出现卡滞问题；安装边界上，顶层搭载平台预留了M3规格的通用安装孔阵，孔间距为20mm，兼容市面上绝大多数开源硬件、传感器模块的安装尺寸，用户不需要额外打孔改造，就可以直接加装机械臂、气体检测模块、温湿度采集模块等拓展部件。从功能特性来看，整车的动力输出可以满足1.5kg以内的负载需求，平路行驶最大速度可达1.2m/s，差速转向的最小转弯半径为0，可实现原地转向，非常适合在狭窄的设备间隙、仓储货架通道内作业；底盘底部设计了20mm的离地间隙，

　　可顺利通过高度10mm以内的地面凸起、线缆、门槛等障碍，不会出现托底问题。设计过程中，所有零部件的壁厚都经过了受力仿真验证，底盘主体壁厚设置为2.5mm，加强筋厚度为1.2mm，既可以保证1.5m高度自由跌落不出现结构破损，也不会因为壁厚过大导致整车重量超标；云台部分的外壳采用圆弧过渡设计，没有尖锐棱角，避免在人员密集场景使用时发生磕碰损伤。考虑到后期的改装便利性，整车所有连接部位都采用标准紧固件，没有设计特殊规格的非标螺丝，用户拆解维护时只需要常规的十字螺丝刀、内六角扳手就可以完成全部拆装操作；电池仓设计了快拆盖板，不需要拆解整个底盘就可以完成电池更换，提升长时间作业的续航补给效率。在结构细节处理上，车轮与底盘之间预留了3mm的运动间隙，即使轮胎出现轻微的形变，也不会与底盘侧壁产生摩擦；云台与顶层平台的连接部位设计了密封槽，可加装薄型密封圈，满足小雨天气、多粉尘场景下的使用防护需求；底盘前后端都预留了防撞条安装位，可加装泡棉防撞条，在发生碰撞时吸收冲击能量，保护内部电子元件与外部结构不受损坏。
