粉末冶金成型试模结构三维设计

　　这套粉末冶金试模结构，主要面向粉末冶金零部件压制成型工序的小批量试产、工艺验证场景使用，在粉末冶金加工产线中，承担着将金属粉末装填后通过轴向施压获得预设密度坯件的核心功能，区别于量产用的多腔高速压制模具，这套试模结构更侧重参数调试的便利性，可快速调整装粉高度、压制行程，适配不同配方金属粉末的压坯密度验证需求，能帮助工艺人员快速锁定成型压力、保压时间、脱模斜度等关键参数，为后续量产模具的设计提供实测数据支撑。

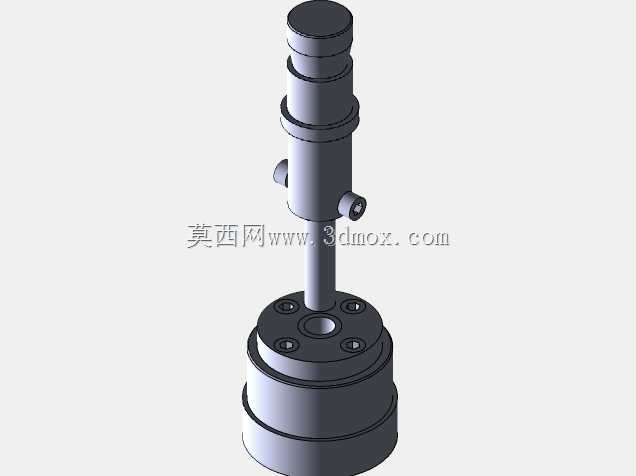

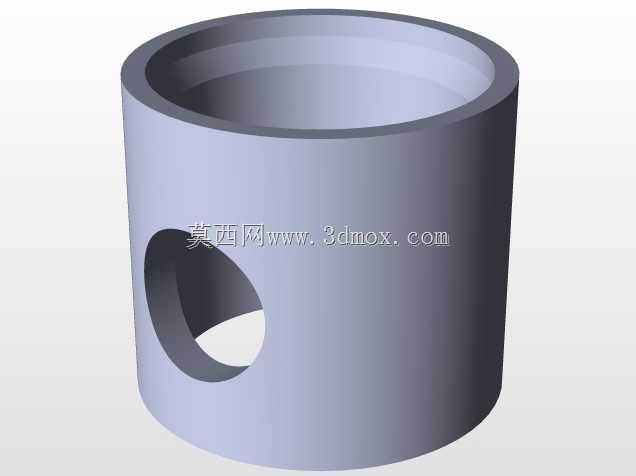

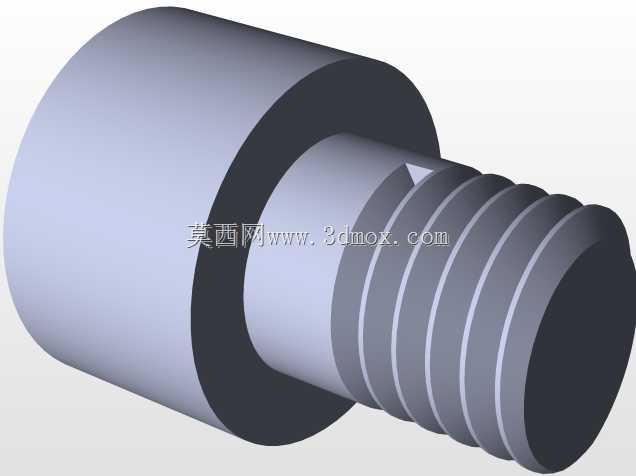

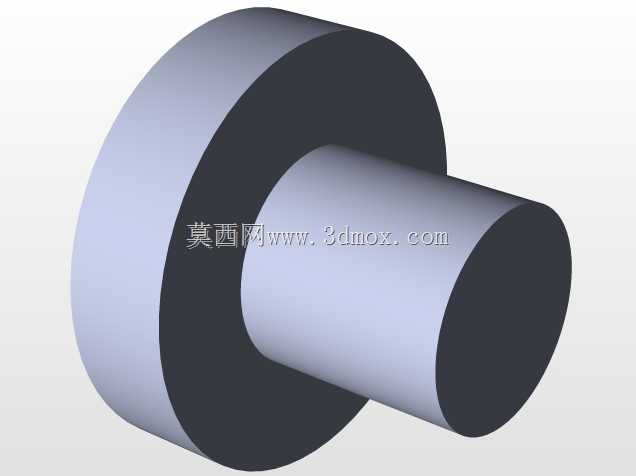

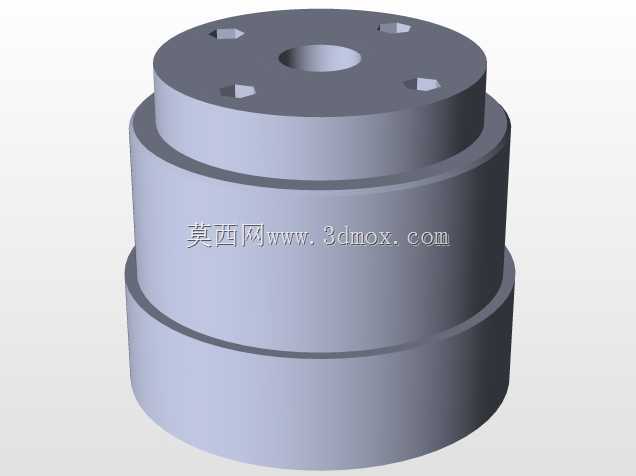

　　从结构设计逻辑来看，整套模具采用同轴式轴向布局，上部为模柄连接段，可直接适配常规机械式粉末压机、液压机的滑块安装接口，模柄段设置了两级定位轴径，安装时可直接与压机滑块的安装孔配合，无需额外制作过渡连接法兰，降低了试模阶段的工装准备周期。模柄下方设置的侧向接口为吹气清理接口，在每次压制成型完成、模腔脱出坯件后，可通过该接口接入压缩空气，将模腔内壁残留的粉末余料吹扫干净，避免残留粉料在下次压制时被压入坯件表面造成缺料、夹层缺陷，这个侧向接口的位置特意避开了压机滑块的下压行程范围，不会在合模过程中与设备结构产生干涉。

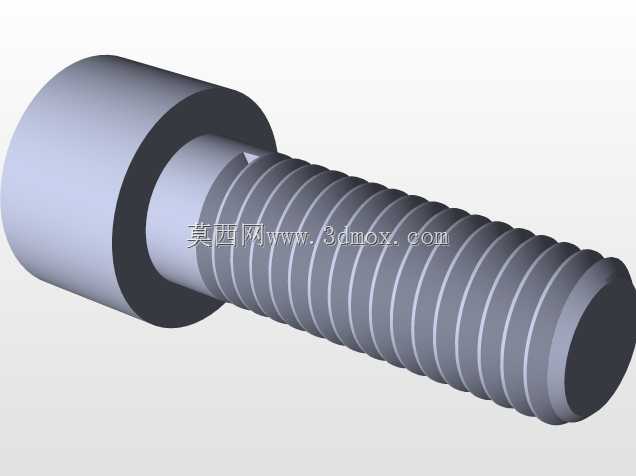

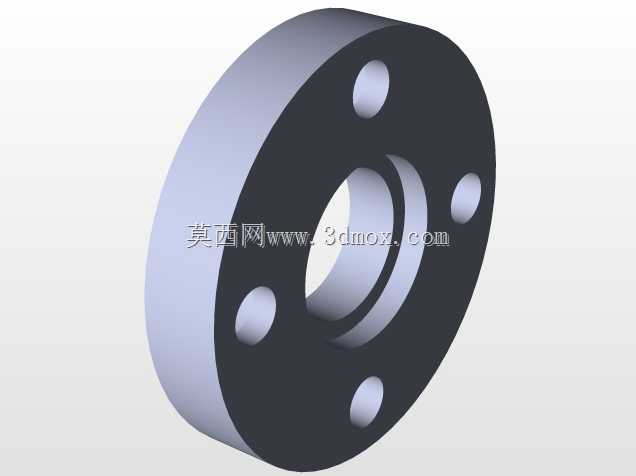

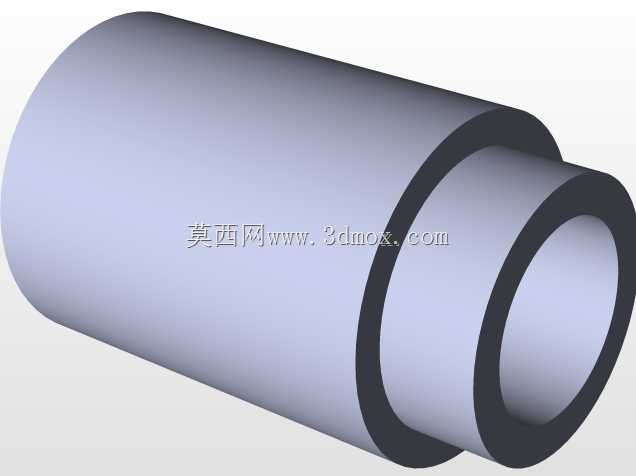

　　中部的导柱段采用了高精度的磨削加工面，与下模部分的导套配合时可保证上下模的同轴度控制在0.02mm以内，避免压制过程中出现阴模与芯棒偏心导致的压坯壁厚不均问题，导柱表面做了硬化处理，表面硬度可达HRC58-62，可承受反复开合模的摩擦损耗，长期使用不会出现拉毛、磨损导致的定位精度下降。下部的阴模组件采用了组合式结构，阴模模套与模芯采用过盈热装配合，模芯可根据不同的坯件外形进行更换，无需更换整套模架，大幅降低了试模阶段的工装成本，阴模端面上均匀分布的六个紧固螺钉孔，可将阴模牢牢固定在下模座上，承受压制过程中数百千牛的轴向反力时不会出现移位。

　　安装边界方面，整套模具的最大外圆直径控制在160mm以内，总高度在合模状态下为320mm，可适配公称压力100吨以内的常规粉末冶金压机的安装空间，上下安装面的平行度设计要求为0.01mm/100mm，安装时无需额外调整平行度即可直接投入使用。脱模结构集成在模架内部，压制完成后压机下顶缸通过顶杆连接模具底部的脱模顶出板，可将压坯平稳从阴模中顶出，顶出行程可根据坯件高度进行调整，最大顶出行程可达80mm，可适配高度80mm以内的各类轴套类、盘类粉末冶金坯件的试生产需求。

　　在实际使用场景中，这套试模结构可用于铁基、铜基等不同材质粉末冶金零件的工艺验证，比如含油轴承、结构齿轮、异形结构件的前期打样，相比直接开制量产模具，采用这套试模结构可将前期工艺验证的成本降低60%以上，同时缩短打样周期。设计过程中特意在模腔入口处设置了15度的导入锥角，方便粉末装填过程中粉料顺利进入模腔，不会在模口处出现架桥现象导致装粉量不均，同时导入锥也可避免合模过程中模芯与阴模发生啃伤。所有与粉末接触的工作面都做了镜面抛光处理，表面粗糙度可达Ra0.8，既可以降低压制过程中粉料与模壁的摩擦力，提高压坯密度的均匀性，也可以减少脱模时的阻力，避免压坯出现脱模裂纹。

　　结构上还做了防误装设计，上下模的连接部位设置了定位销，安装时如果方向错误将无法完成装配，可避免现场操作人员装反模具导致的设备、模具损坏。侧向的吹气接口采用了标准的气动快插接口规格，可直接对接车间常规的压缩空气管路，无需额外配置转换接头。模架的受力部件都经过了强度校核，在100吨公称压力下的最大变形量不超过0.03mm，可保证压制出的坯件尺寸精度稳定在IT7级以内，完全满足粉末冶金零件的试生产精度要求。
