快速压紧式手动铣削加工夹具结构

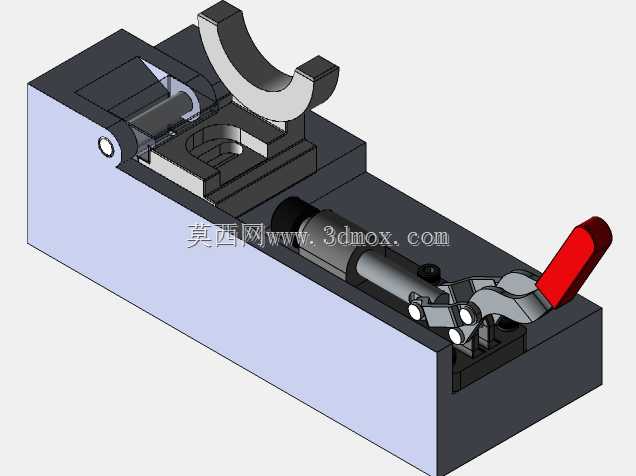

　　在中小批量零件的铣削加工场景里，这类手动快速压紧夹具的应用占比并不低，尤其是针对轴类、小型异形件的侧面铣削、槽位加工工序，它能省去大量压板拧螺栓的装夹辅助时间，普通立式铣床、小型数控铣的工作台T型槽上都能完成安装固定。从结构布局来看，整个夹具的基座采用整体式矩形钢件加工，底面做了0.02mm平面度要求的精磨处理，安装时靠基座侧边的定位键卡入工作台T型槽，就能快速找正夹具与机床进给方向的平行度，不需要每次打表反复调整，基座长度方向预留了两个长条形安装沉孔，适配不同间距的T型槽安装位，安装边界不会超出常规小型铣床的工作台行程范围，不会和机床主轴护罩、行程限位块产生干涉。

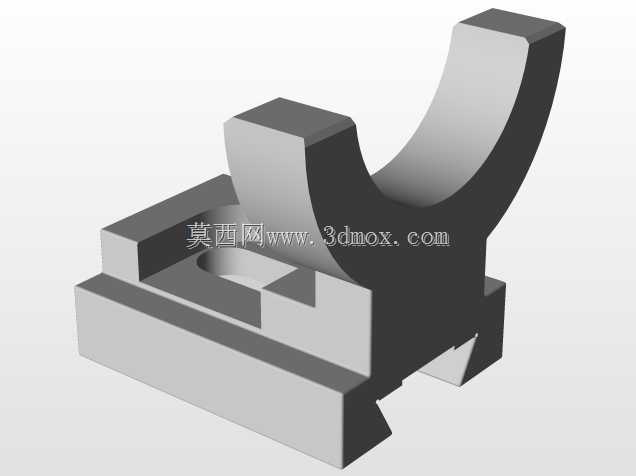

　　夹具的定位部分做了分体式设计，靠近固定端的V型定位块和带圆弧承托的翻转压臂配合，用来装夹带圆柱面的工件，V型块的夹角采用90度标准设计，对不同直径在适配范围内的圆柱工件都能实现自动对中，不需要额外调整定位偏心；翻转压臂的铰接轴做了间隙配合的铜套衬套，长期反复开合也不会出现轴孔磨损导致的压合偏移，压臂的圆弧承托面贴了一层薄的聚氨酯垫片，避免压紧时刮伤工件已加工表面，同时能增大接触摩擦力，防止铣削过程中工件出现周向转动。

　　夹紧单元采用的是推拉式肘节夹紧结构，也就是行业里常说的快速夹钳肘节机构，红色的操作手柄扳动到锁止位置时，内部的连杆机构会越过死点，形成稳定的机械自锁，此时就算铣削过程中产生断续切削的振动，夹紧力也不会出现松脱，相比传统的螺栓压板结构，单次装夹的操作时间能缩短70%以上，操作人员不需要拿扳手反复拧动螺母，单手扳动手柄就能完成夹紧和松脱动作。肘节机构的安装座在基座上做了位置可调的设计，下方有腰型调节槽，可以根据待加工工件的直径大小、装夹位置前后调整夹紧行程，适配一定尺寸范围内的不同工件，不需要更换整套夹具就能完成多品种小批量的加工切换。

　　整个夹具的排屑设计也做了实际加工场景的考量，定位区域的基座表面做了倾斜的导屑面，铣削产生的铁屑会顺着斜面滑到夹具外侧，不会堆积在定位槽和铰接缝隙里，每次加工完成后只需要用压缩空气吹几秒就能清理干净，不需要抠挖缝隙里的残留切屑。夹紧臂的活动行程做了限位设计，手柄扳动到最大开启位置时，压臂抬起的高度足够工件直接从上方吊放或者取走，不需要额外拆卸压臂组件，操作动线不会和机床的刀具路径产生干涉，操作人员在机床侧方就能完成全部装夹动作，不需要探身到主轴下方，操作安全性也有足够保障。

　　从设计细节来看，所有活动铰接的位置都预留了润滑脂注油孔，日常维护时只需要定期注入少量润滑脂，就能保证机构动作顺畅，不会出现卡滞；基座的边角都做了C2的倒角处理，没有尖锐的毛刺棱角，避免操作人员装夹工件时被划伤；所有外露的紧固件都采用内六角圆柱头螺钉，螺钉头部沉孔深度足够，不会突出零件表面刮到工件或者操作人员的手套。这类夹具特别适合加工小型轴类零件的扁位、键槽、侧平面等工序，装夹定位的重复精度能控制在0.05mm以内，完全满足普通铣削加工的精度要求，不需要每次装夹都重新对刀找正，能大幅提升单机的加工效率，降低操作人员的劳动强度。
