薄板类零件多工位钻削加工工装模具

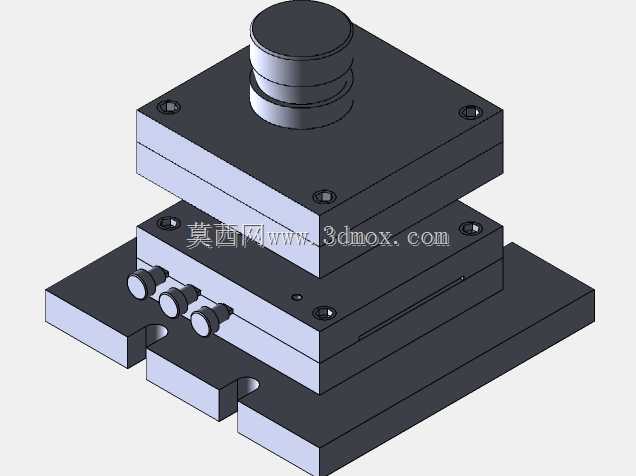

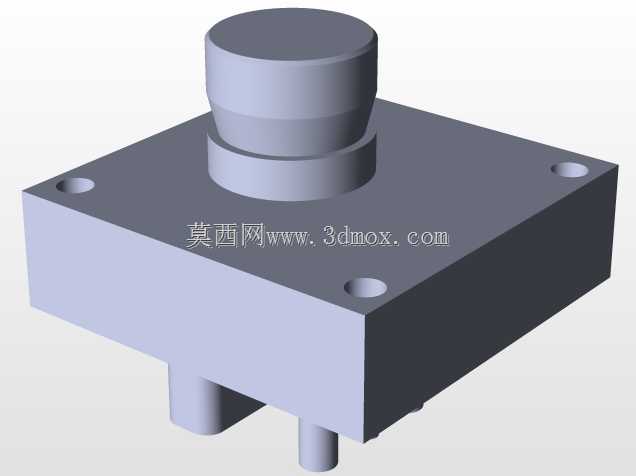

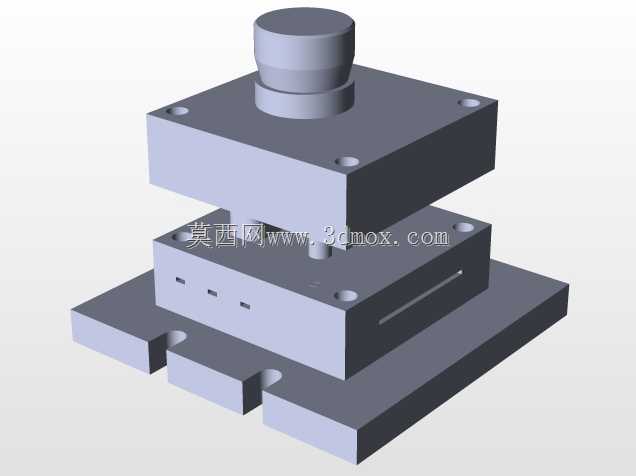

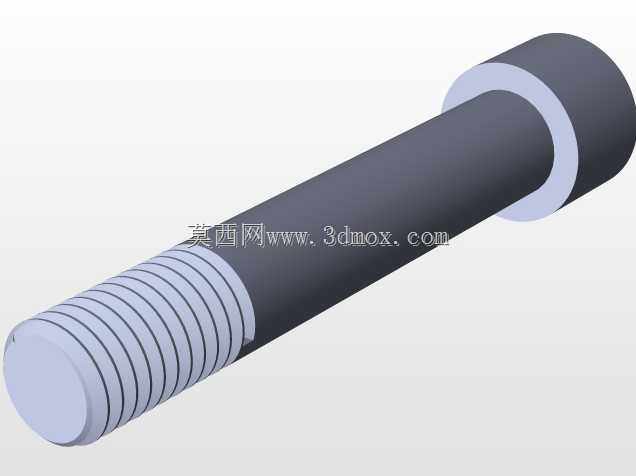

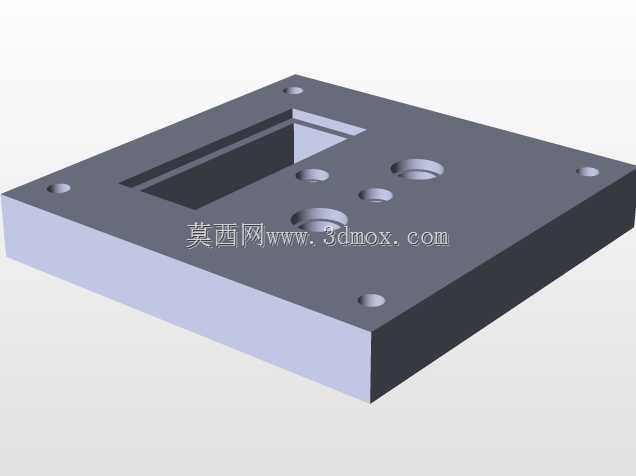

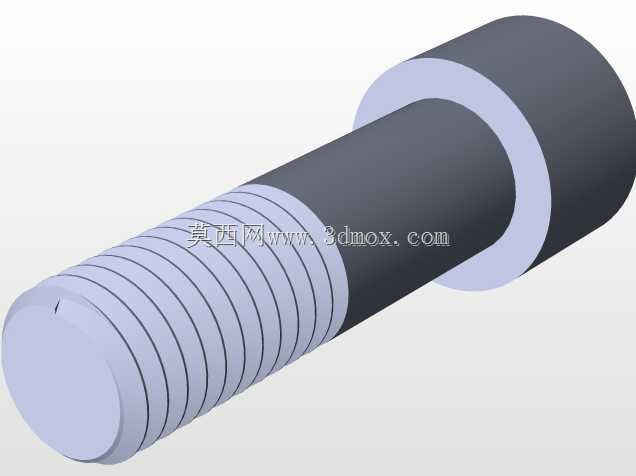

　　在钣金零部件的批量加工环节，薄板类零件的孔位加工一直是精度控制的难点——常规手持钻孔或单工位钻床装夹，很容易出现薄板受力变形、孔位偏移、多件一致性差的问题，这套钻削模具正是针对这类加工痛点设计的专用工装，主要适配厚度6mm以内的冷轧钢板、镀锌板类平板坯料的多孔同步钻削工序，常见于通讯设备钣金壳体、小型五金结构件的生产线配套工序。整套模具采用上下模分层叠装结构，底部为下模座安装基准面，加工时直接通过T型槽螺栓固定在钻床工作台面，不需要额外制作过渡连接法兰，安装边界预留了足够的扳手操作空间，四周的固定孔位按照常规台式钻床、立式钻床的工作台槽距通用尺寸设计，能适配多数常规钻削设备的装夹要求。上模部分通过顶部的模柄与钻床主轴滑块连接，

　　模柄采用标准圆柱直柄结构，同轴度公差控制在0.02mm以内，保证上下模合模时的导向精度，避免合模错位导致的钻头崩损或零件压伤。模具的导向结构采用内置式导柱导套配合，分布在模架四个对角位置，导套采用铜基镶嵌石墨的自润滑结构，长时间连续加工不需要频繁加注润滑油，能减少日常维护的工作量，合模行程根据常规薄板钻削的进给量设计，预留了15mm的安全行程余量，避免超程撞击损坏模架。下模的定位结构采用侧边可调式定位块，三个定位销分别对应坯料的两个相邻直角边，能根据不同尺寸的板坯快速调整定位位置，不需要更换定位零件，适配一定尺寸范围内的不同规格薄板加工；钻套部分采用快换式硬质合金钻套，根据不同的钻孔直径可以快速更换对应内径的钻套，

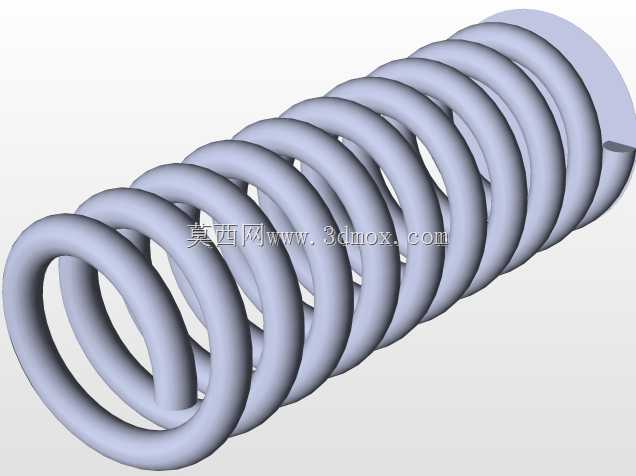

　　钻套与钻头的配合间隙控制在0.01mm以内，既能引导钻头保证孔位垂直度，又能避免钻头与钻套摩擦过热。模具的卸料结构采用内置弹性卸料板，合模钻削时卸料板先压紧板坯表面，将薄板牢牢压实在下模支撑面上，避免钻孔时薄板受钻头轴向力产生翘曲变形，钻削完成后上模回程时，卸料板在弹簧力作用下将板坯从钻套端推出，防止板坯卡在钻头上影响连续加工。从结构设计逻辑来看，这套模具没有采用复杂的气动或液压夹紧结构，全部采用纯机械结构实现定位、夹紧、导向、钻削引导的全部功能，结构可靠性高，车间日常使用时不容易出现电气类故障，对操作工人的技能要求也更低，只需要将板坯靠紧定位块，启动钻床进给即可完成加工，单工位加工效率比常规装夹方式提升60%以上，

　　同时孔位的位置公差能稳定控制在0.05mm以内，同批次零件的孔位一致性远高于手工划线钻孔的加工方式。模架的所有叠层板件都采用45号钢调质处理，受力较大的钻套、定位销、导柱零件采用合金工具钢淬火处理，硬度达到HRC58-62，耐磨性能满足批量加工的使用寿命要求，正常使用条件下钻套加工10万孔以上才需要更换，模架主体结构的使用寿命能达到3年以上。在实际生产线配套中，这类钻削模具通常和薄板剪切、折弯工序配套使用，板坯经过剪板机裁切到外形尺寸后，直接通过这套模具完成所有安装孔的钻削加工，不需要后续二次划线或铣孔工序，能大幅缩短钣金零件的加工流程，减少工序间的转运等待时间，尤其适合中小批量的多品种钣金零件生产，通过更换钻套和调整定位块位置，就能快速切换不同零件的加工需求，不需要重新制作整套模架，能有效降低生产环节的工装投入成本。
