环形镂空塑料外壳结构三维设计

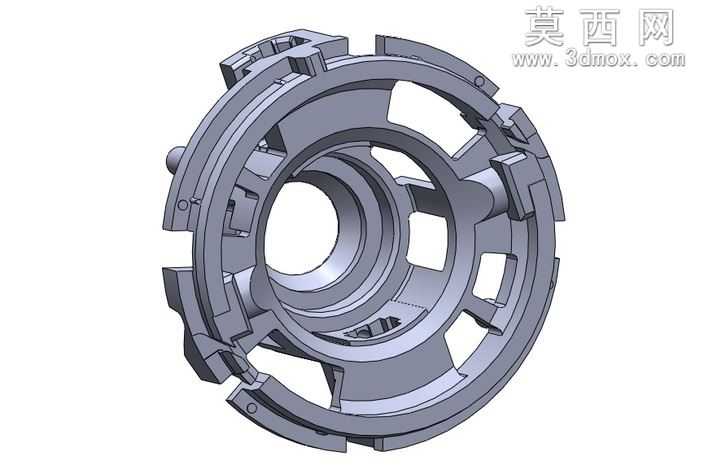

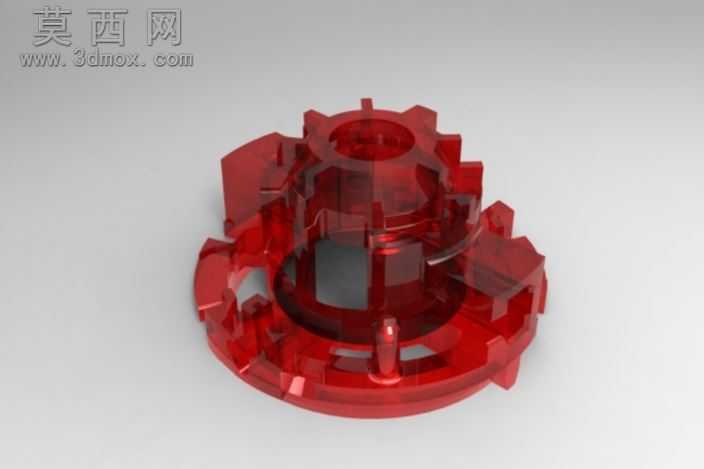

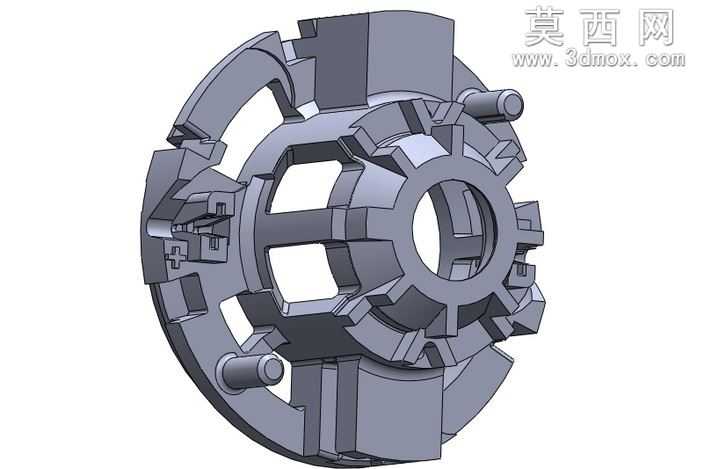

本作品为环形镂空式塑料外壳的三维结构设计，整体采用同轴回转体为基础构型，通过SolidWorks软件完成全参数化建模流程。建模阶段首先绘制中心基准轴与多层径向截面草图，以旋转凸台命令生成壳体的基础环形基体，后续通过拉伸切除、阵列特征完成周身镂空槽与卡扣结构的构建，所有安装定位柱、卡扣卡槽均采用对称式布局，保证壳体装配后的同轴度与受力均匀性。模型细节处理上，所有棱边均添加了适配注塑工艺的圆角特征，避免应力集中同时满足脱模需求，镂空区域的筋位厚度均匀控制在1.5mm-2mm区间，兼顾轻量化需求与结构强度，内壁的定位凸台与卡槽尺寸经过公差匹配设计，可与对应内部组件实现无额外紧固件的卡扣式装配。材质设定选用通用工程塑料ABS，渲染阶段赋予模型哑光浅灰色塑料材质，添加轻微的表面磨砂质感，通过环境光遮蔽效果凸显壳体的层次结构，多角度渲染视图清晰展示了外壳的外侧卡扣布局、内壁定位结构与镂空区域的通透效果。设计思路围绕功能性与工艺性双重需求展开，环形主体适配内部回转类组件的安装空间，周身镂空结构既减轻了壳体整体重量，也为内部组件提供了散热与走线空间，外侧均匀分布的卡扣结构可实现与外部配套部件的快速拆装，整体结构无复杂倒扣特征，适配常规注塑模具的分模设计，无需特殊抽芯结构即可完成量产加工，模型所有特征均保留完整参数，可根据实际装配需求快速调整尺寸、修改镂空比例与卡扣规格。
