新型三重结构磨机核心工作部件

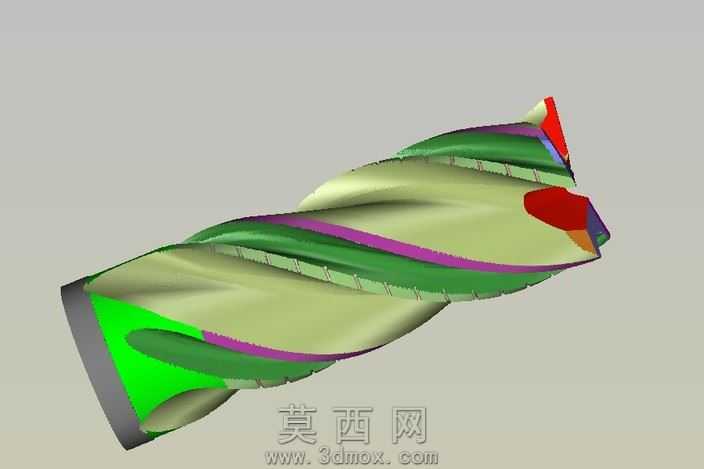

该三维模型为新型磨机的核心工作部件，整体采用螺旋扭曲式的三重对称结构设计，建模过程中通过参数化曲面构建完成整体轮廓，先以圆柱基体为基础，通过螺旋线引导放样生成连续的扭曲叶片结构，三个叶片沿周向均匀分布，形成三重对称的布局。模型渲染阶段采用了多色分区的材质表现方式，不同功能区域分别赋予了差异化的材质属性：叶片主体采用哑光浅黄绿色的耐磨工程材质表现，叶片边缘的工作区域采用亮绿色高耐磨材质标识，螺旋棱边处采用紫色高亮线条区分结构边界，端部的连接定位区域采用深灰色金属材质表现，局部受力区域用红色块做醒目标记，既清晰区分了不同结构的功能分区，也让整体模型的结构层次更加直观。结构设计上，该部件摒弃了传统磨机平直叶片的结构形式，采用连续螺旋扭曲的曲面构型，能够在研磨作业过程中形成更流畅的物料导流路径，三重对称的叶片布局可以让设备运行时的动平衡表现更优异，减少工作过程中的振动与偏载，叶片表面的曲面弧度经过反复优化，既保证了足够的结构强度，也能在研磨过程中对物料形成更充分的剪切、研磨作用力，提升整体研磨效率。建模过程中对叶片的壁厚做了均匀化处理，所有过渡区域均采用圆角顺滑衔接，避免应力集中问题，端部的连接结构做了定位基准设计，能够方便地与磨机的动力输出轴进行装配对接，整体模型的曲面连续性达到G2级别，无破面、重叠面等建模缺陷，可直接用于后续的工程分析、样机加工以及装配模拟使用，完整还原了该新型磨机核心部件的设计细节与结构特点。
