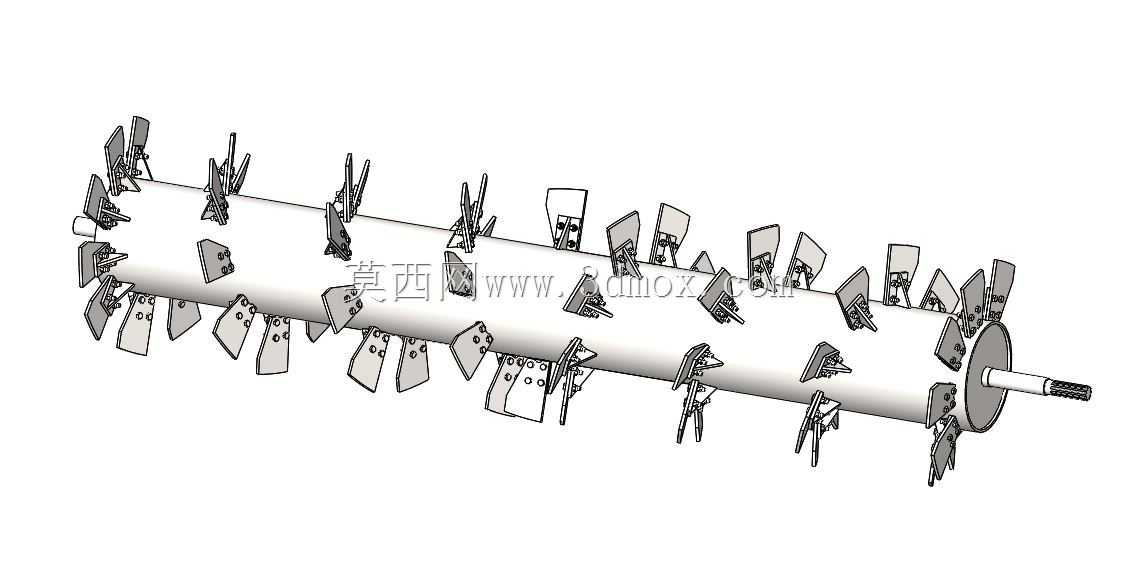

带搅拌叶片的螺旋输送钻轴结构设计

　　该螺旋钻轴结构主要适配卧式搅拌输送类设备的核心工作段，常见于建材拌合、粉体混料、散料连续输送的工况场景，在混凝土搅拌站、稳定土拌合设备、有机肥生产线、粮食深加工输送单元中都能见到这类结构的应用，它同时承担物料推送与径向搅拌的双重作用，区别于普通光面螺旋输送轴，这类带离散式搅拌叶片的结构能在输送过程中打破物料结拱，避免粘性粉料、含水拌合料在输送筒内粘壁滞留。

　　从结构设计逻辑来看，整根轴采用空心厚壁无缝钢管作为主体基材，相比同直径实心轴减重40%以上，同时能保证足够的抗扭刚度，避免长轴工作时出现挠曲变形，轴端采用阶梯轴头设计，预留轴承安装位与联轴器连接段，轴头与主体管段采用满焊连接后做去应力处理，避免长期交变载荷下焊缝开裂。轴身的叶片分为两类，一类是沿螺旋线排布的推送叶片，负责给物料施加轴向推力，控制物料在筒内的前进速度，螺距参数根据输送物料的安息角做了适配，针对含水拌合料采用了偏小螺距设计，避免物料随轴同步转动无法前移；另一类是离散分布的破碎搅拌叶片，这类叶片垂直于轴面呈一定倾角安装，叶片边缘做了堆焊耐磨处理，在轴转动时可以对结块物料进行剪切破碎，同时搅动径向截面的物料，让不同组分的物料在输送过程中完成二次拌合，避免物料出现离析分层。

　　安装边界方面，整根轴的有效工作段直径适配常规直径300mm的输送搅拌筒体，轴两端的支撑跨距控制在合理范围，工作时轴的径向跳动量不超过2mm，避免叶片刮蹭筒体内壁。叶片与筒壁的预留间隙控制在5-8mm，既不会因为间隙过大残留料层，也不会因为加工安装误差导致叶片碰擦筒体。叶片采用螺栓连接的方式固定在轴身的预制安装座上，磨损后可以单独更换，不需要整根轴报废，降低后期维护成本。安装座焊接在轴身时严格做了动平衡校正，每一组叶片的配重差控制在允许范围内，避免轴高速转动时出现振动，影响轴承与驱动单元的使用寿命。

　　实际工况下，这类轴的工作转速通常控制在60-120r/min，根据输送物料的粘度与拌合要求调整转速，输送松散干粉料时可以适当提高转速提升输送效率，输送高粘度拌合料时降低转速，保证搅拌充分。轴端的密封采用填料密封加骨架油封的双重结构，避免细粉料进入轴承座造成轴承磨损，驱动端通过联轴器与减速电机直连，不需要额外的链轮传动结构，传动效率更高。在进料段位置，特意加密了搅拌叶片的排布密度，因为进料口位置物料堆积密度大，容易出现架桥堵塞，加密叶片可以在进料位置就对物料进行预松散，保证物料顺利进入输送段，不会在进料口出现堵料停机的问题。出料段的推送叶片采用了变螺距设计，越靠近出料口螺距越小，可以给物料施加一定的挤压力，让出料更连续稳定，避免出料时物料断断续续影响下游设备的工作节奏。

　　从建模细节来看，所有叶片的安装孔位都做了位置度公差标注，安装座的焊接位置做了定位卡槽设计，现场更换叶片时不需要重新对位，直接通过卡槽定位就能保证叶片的安装角度符合设计要求，降低现场维护的难度。轴身所有焊接位置都做了圆角过渡处理，避免应力集中，长期承受交变扭矩时不会从焊缝位置出现断裂。针对磨损较快的工况，还可以在叶片表面加装可更换的耐磨衬板，衬板采用耐磨合金材质，使用寿命是普通钢板叶片的3倍以上，适合处理矿石粉料、建筑废渣这类磨蚀性强的物料。
