三轴半挂混凝土搅拌运输罐车结构

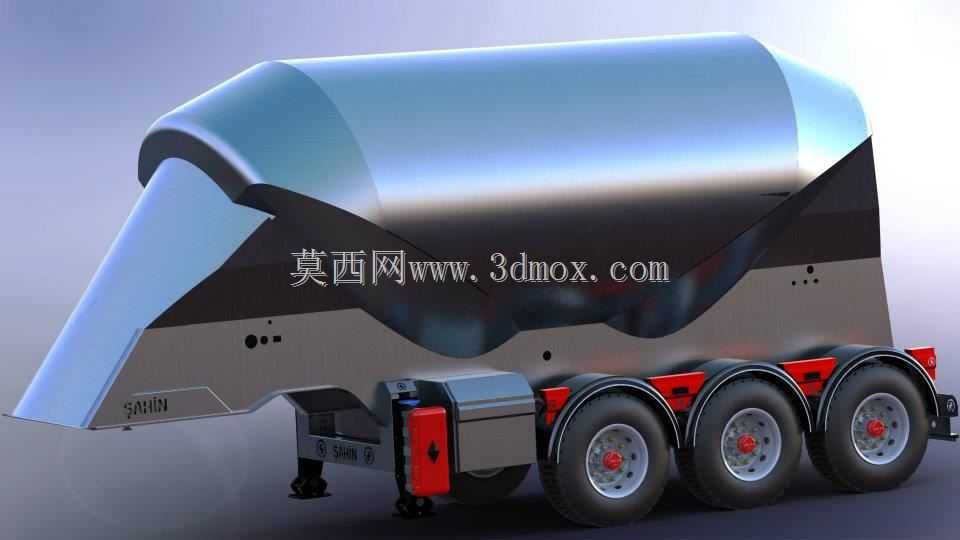

　　该三维结构围绕散装混凝土在工地、搅拌站与浇筑现场之间的转运需求展开，主体由卧式搅拌罐体、半挂承载车架、三轴行走轮组、牵引连接区域、侧部防护与附属安装件组成。罐体采用大容积回转筒形式，外部轮廓沿轴向形成前段收窄、中段扩径、后段过渡的曲面形态，内部在实际产品中通常配置螺旋导向叶片，用于车辆行驶过程中持续低速搅动物料，避免混凝土离析、初凝和骨料沉降。模型将罐体支撑倾角、托轮接触区域、车架承载边界以及轮轴布置关系完整表达，适合用于专用车结构方案评审、搅拌运输设备教学演示、罐体与底盘匹配校核等场景。

　　从布置逻辑看，搅拌罐并非水平安放，而是沿车辆纵向保持一定倾斜角度，该角度直接关系到有效装载容积、出料顺畅性、行驶重心高度以及回转支承受力。罐体前段较低位置对应进料和卸料导流区域，后段通过支撑结构与车架连接；中部大直径段承担主要容积，曲面过渡需要兼顾材料卷制工艺、内部叶片焊接空间和外部清洗维护空间。半挂车架在罐体下方形成连续承载梁，载荷从罐体前后支撑点传递至纵梁，再经悬架分配到三根车轴。三轴布局适合较高总质量运输工况，能够分散轮胎与路面载荷，同时在转弯时通过悬架和轮距设计保持稳定性。

　　行走部分采用双排轮胎结构，每个车轴左右各布置双胎，轮毂、制动鼓、钢板弹簧或悬架安装座在模型中均有明确位置。工程设计时需要重点核对轮胎跳动包络、挡泥板边界、罐体最低离地间隙以及侧向检修通道。车架侧面设置工具箱、气制动元件、红色防护件和安装支架，这些附件虽然不直接参与搅拌动作，但决定了车辆在真实运营中的维护便利性和法规符合性。侧防护位置应避开轮胎运动范围，同时为气路、电路、水路和卸料槽附件留出安装空间。

　　牵引端位于半挂车前部下方，实际装配时需与牵引车鞍座连接。该区域的高度、牵引销位置和前部支撑结构会影响整车轴荷分配。若牵引销位置过于靠前，牵引车承载轴负荷增大；若过于靠后，则半挂轴组载荷偏高并可能影响转向稳定性。建模时可将前部支腿、牵引板、纵梁变截面区域作为独立结构检查，确认罐体前端、牵引连接区和地面之间留有足够操作空间。车辆脱离牵引车停放时，前部支腿承担静态载荷，其展开位置不能与牵引车头、管路接口或人员操作通道发生干涉。

　　罐体外形的流线型罩壳在概念方案中兼具防护与导流作用，可减少行驶过程中物料飞溅对上部机构的影响，也使整车外观更具整体性。实际工程化阶段，罩壳不能只按视觉曲面处理，还要考虑拆装方式、内部冲洗水管布置、检修口可达性以及罐体回转时的安全间隙。搅拌筒通常通过减速机驱动旋转，驱动端一般布置在罐体前上方或前侧，动力经取力器、液压系统传递至回转机构；模型若用于后续详细设计，应继续补充托轮、滚道、挡轮、进料斗、卸料溜槽和清洗水管等部件。

　　尺寸边界方面，此类半挂搅拌运输设备需要在道路限宽、限高和转弯半径约束下确定罐体直径与长度。罐体外径增大可提高容积，但会抬升整车质心，并影响侧倾稳定性；罐体加长可降低直径，却会增加轴距、后悬和通过性压力。三轴半挂形式能够在总长允许范围内布置更多承载轴，适合大容量转运，但在工地临时道路上需关注松软路面下的轮胎接地压力。车架尾部与卸料区域应保留操作空间，便于卸料槽旋转、升降和对准浇筑点；车辆靠近基坑或泵车时，后悬长度、尾部离地角和支撑腿位置都需要提前校核。

　　结构建模过程中，曲面罐体与规则车架之间的连接是重点。罐体支撑座不能简单贴合外观面，应按照滚道、托轮和承载梁的真实受力关系建立安装基准；纵梁、横梁和悬架支座需要形成闭合传力路径，避免局部应力集中。轮罩、侧防护和工具箱属于外围件，装配时应围绕轮胎跳动极限和维修拆卸顺序布置。整体模型把搅拌罐、半挂底盘、三轴轮组及外部附件的空间关系表达清楚，可作为专用车概念设计、结构干涉检查和工程汇报的三维基础。
