在工业厂房通风、生产工艺送风排风、除尘系统配套、暖通空调送风等场景中,离心风机是应用占比极高的通用流体输送设备,本次呈现的ND8规格离心风机结构,针对11kW功率等级、3000转额定转速的工况做了适配性结构设计,可覆盖多数中小型工业通风、工艺气体输送的使用需求。从实际使用场景来看,这类风机常被布置在生产车间侧墙、设备配套风路、除尘系统进气端、烘干设备热风循环段等位置,既可以单独作为车间换气设备使用,也可以嵌入整套通风除尘、温控风路系统作为动力核心部件,承担克服管路阻力、输送指定流量气体的作用。

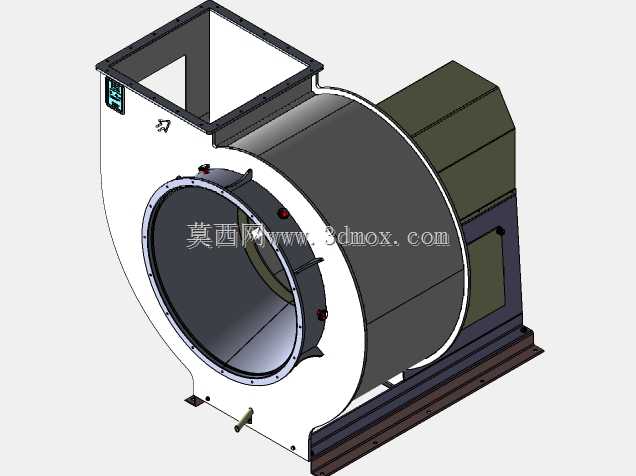

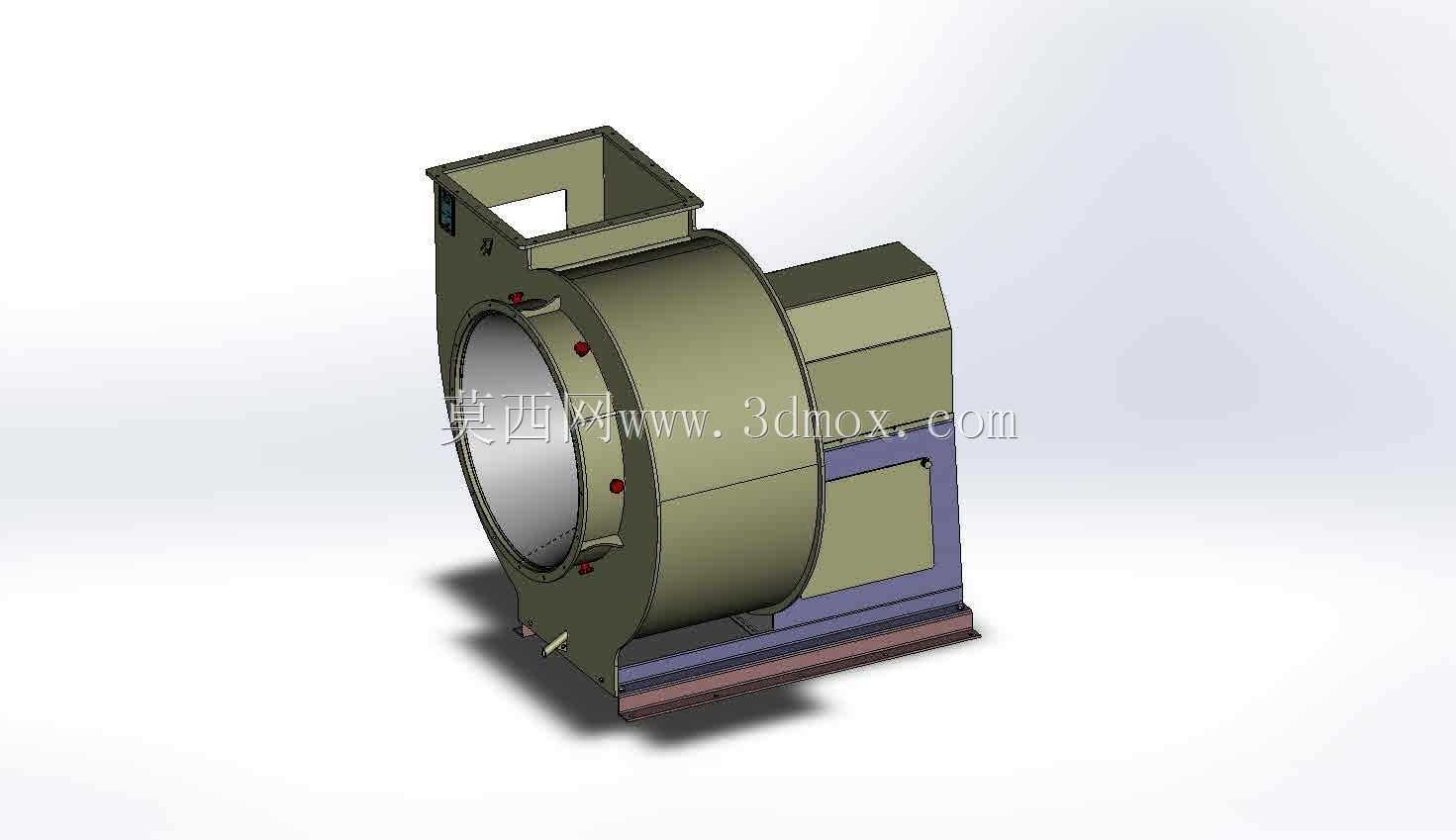

从结构设计思路来看,这款风机采用后向叶轮搭配蜗壳式流道的经典离心风机构型,整体结构分为蜗壳主体、叶轮组件、传动连接段、支撑底座、进出风接口五个核心部分。蜗壳部分采用钢板折弯焊接成型的结构,流道型线按照对应风量风压参数做了渐扩设计,能有效降低气流在壳体内的涡流损失,蜗壳侧壁预留的检修口可在不拆卸整机的情况下完成叶轮积尘清理、轴承状态检查等日常维护操作,侧面的吊装挂点适配现场安装时的吊装移位需求,避免吊装时挤压壳体造成流道变形。进出风接口分别采用方形法兰与圆形法兰结构,方形进风口可直接对接方形风管、车间百叶窗或者除尘设备吸尘罩,圆形出风口可灵活对接不同走向的圆形通风管路,法兰面预留的螺栓孔位按照通用通风管路标准间距设置,无需额外加工转接板即可完成现场管路对接。

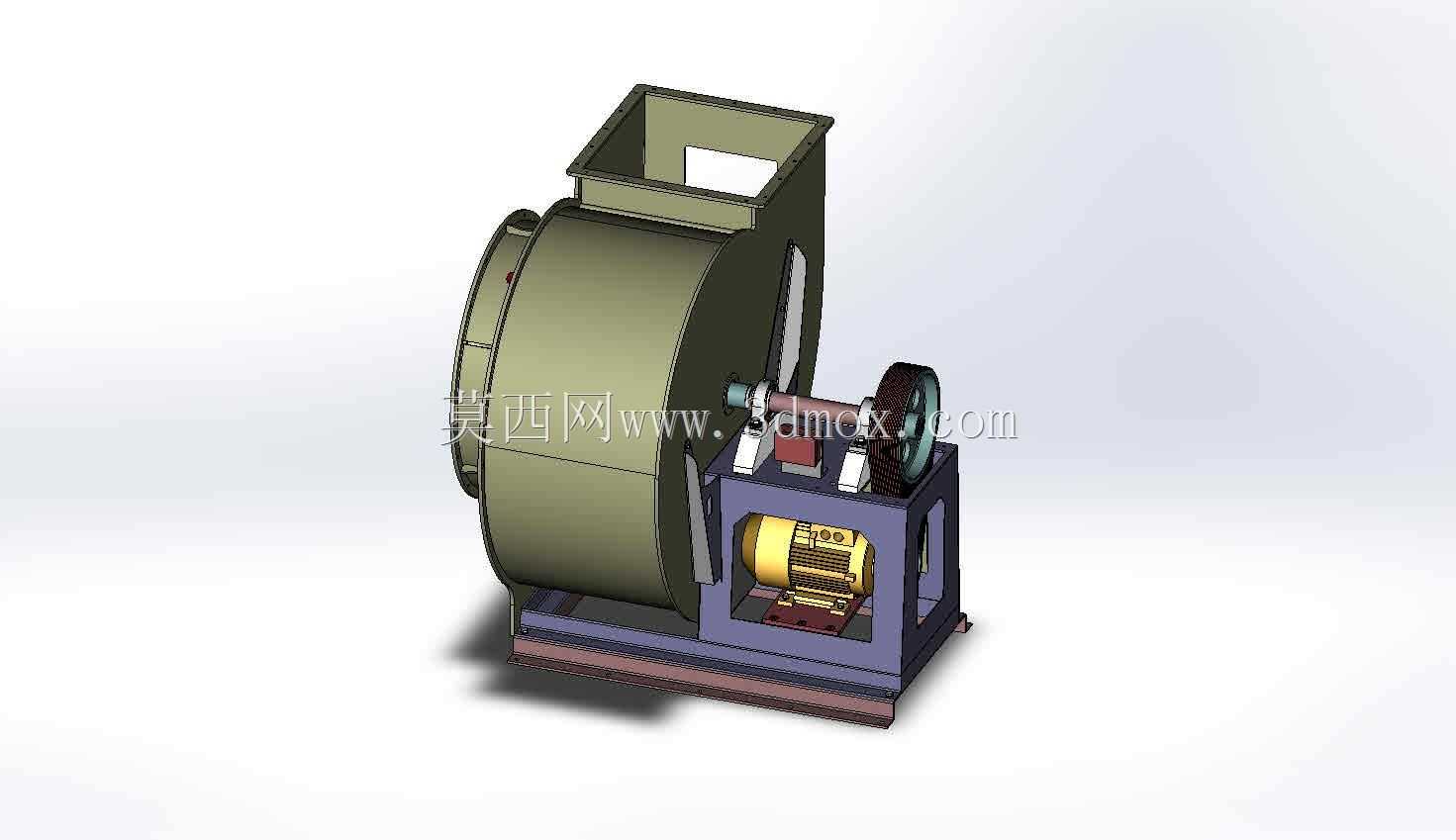

叶轮部分采用后弯式叶片设计,叶片与前盘、后盘采用铆接加焊接的复合连接方式,可承受3000转额定转速下的离心载荷,叶轮做了整体动平衡校正,平衡精度等级满足工业风机高速运行的振动要求,避免长期运行时因叶轮不平衡造成轴承过早磨损、壳体共振等问题。传动段采用直联传动结构,电机与叶轮主轴通过联轴器直接连接,相比皮带传动结构减少了传动损耗,也省去了皮带定期更换、张紧调整的维护工作量,传动段的轴承座采用独立支撑结构,轴承选用重载深沟球轴承,可承受叶轮运行时的径向与轴向载荷,轴承座预留的注油孔可方便日常运维时加注润滑脂,延长轴承使用寿命。
支撑底座采用型钢焊接成型的框架结构,底座与蜗壳、电机安装位之间设置了减震垫安装位,现场安装时可搭配橡胶减震器或者弹簧减震器,降低风机运行时的振动向地面或者配套设备传递,底座的安装孔采用长圆孔设计,可适配现场安装基础的小范围尺寸偏差,降低现场安装的对位难度。从安装边界尺寸来看,这款风机的整体宽度、高度、长度尺寸适配常规工业厂房的设备安装空间,进出风口的中心高度符合多数通风管路的常规布设高度,无需额外抬高或者降低基础即可对接现有管路,整机重量控制在合理范围内,普通车间的2吨级行吊即可完成整机吊装移位,不需要额外调用大吨位吊装设备。
在实际选型适配时,这款风机的结构参数可适配常温空气、无腐蚀性工业气体的输送需求,蜗壳内壁可根据使用场景做防腐涂层或者耐磨衬里处理,用于输送含尘气体、轻度腐蚀性气体的场景,叶轮表面也可做耐磨堆焊或者喷涂耐磨涂层处理,降低含尘气流对叶片的冲刷磨损,延长叶轮的使用寿命。整机的结构拆解逻辑清晰,所有连接螺栓均采用标准件,日常维护时的易损件均可直接采购通用标准配件替换,不需要定制特殊规格的连接件,降低了设备后期的运维成本。从建模细节来看,所有钣金件的折弯半径、焊接预留量、螺栓避让空间均按照实际加工工艺要求设置,模型可直接用于生产出图、安装模拟、管路干涉检查等工作,也可作为同类功率等级离心风机改型设计的基础参考框架,调整叶轮直径、蜗壳型线即可适配不同的风量风压参数需求。
