台式桌面摇头电风扇结构设计

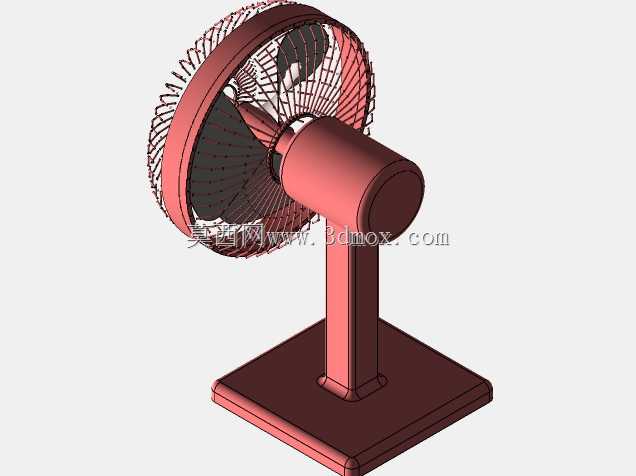

　　日常办公与居家场景中，桌面送风设备的结构合理性直接决定使用体验，这款台式风扇的三维建模完全围绕实际使用场景的边界条件展开，没有多余的装饰性结构，每一处曲面与连接位都对应实际生产装配的需求。从安装边界来看，方形底座的长宽尺寸控制在180mm×180mm范围内，放置在常规600mm深度的办公桌面上不会占用过多工位空间，底座底部预留了3mm深度的防滑胶条安装槽，四个边角做了R10的圆角处理，避免日常挪动时磕碰划伤桌面或使用者肢体，底座内部预留了配重块安装腔，整机重心落在底座几何中心偏前10mm位置，即使最大仰角送风时也不会出现倾覆问题，适配桌面、置物架等多种平整放置场景，无需额外固定结构。

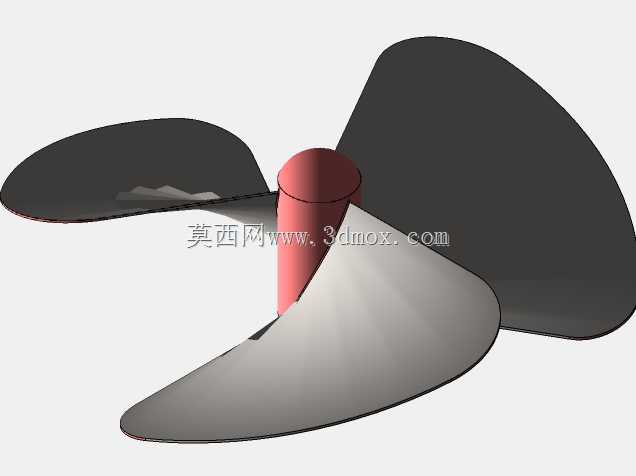

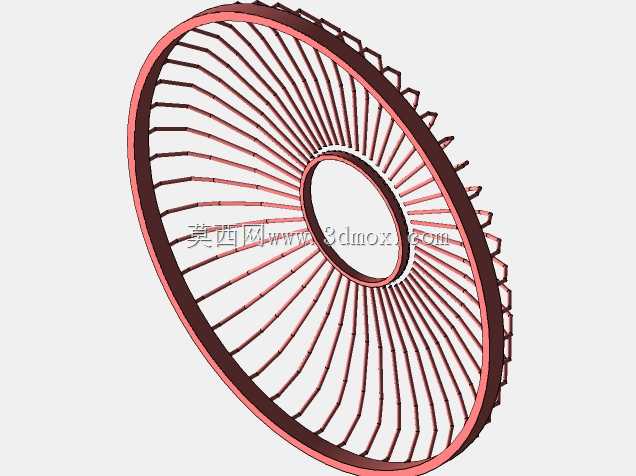

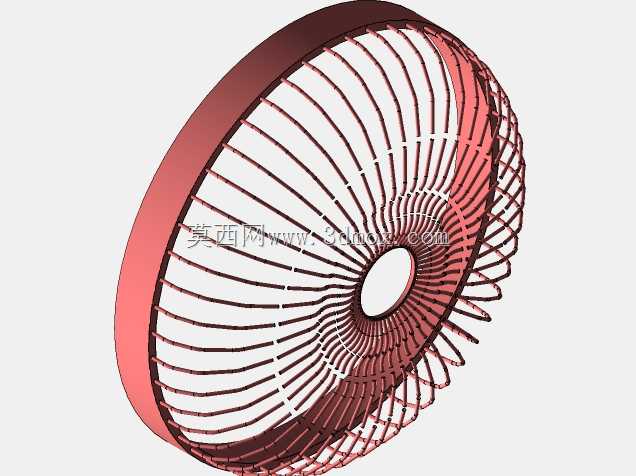

　　功能设计上，这款台扇的送风仰角调节范围覆盖0到35度，水平摇头角度为90度，能够覆盖单人工位的全部活动范围，调节结构采用阻尼转轴连接机头与立柱，不需要额外的锁止旋钮，调整角度后依靠转轴阻尼即可保持姿态，操作逻辑符合日常使用习惯。机头部分的风罩采用前后分体式卡扣结构，前网罩与后网罩通过周向均匀分布的6个卡扣连接，不需要额外螺丝固定，日常拆卸清洁扇叶时不需要借助工具，徒手即可完成拆装。扇叶采用3片等距后掠式设计，叶型曲面经过气流优化，转速控制在每分钟1200转时，送风距离可达3米，同时将气流切割噪音控制在45分贝以内，适配办公、卧室等对噪音敏感的使用场景，不会干扰正常工作与休息。

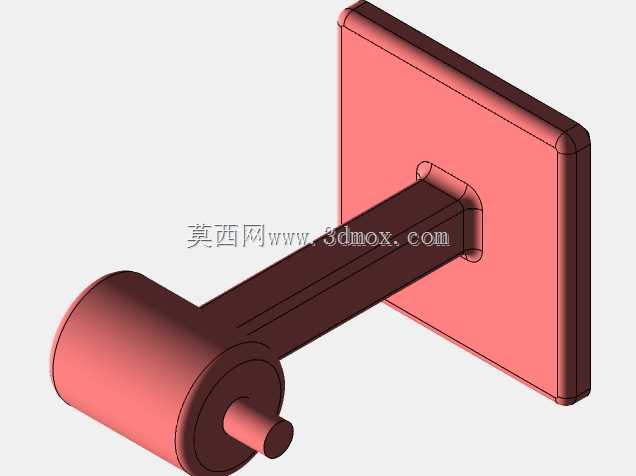

　　立柱部分采用直筒式结构，将摇头驱动机构的传动杆件完全内置在立柱腔体内部，外部没有裸露的传动部件，既避免了积灰问题，也能防止日常使用时衣物、线缆卷入传动结构，提升使用安全性。机头的驱动电机安装腔直径为75mm，适配常规42系列交流罩极电机，安装位预留了2mm的减震胶垫安装间隙，能够抵消电机运转时的径向震动，避免震动传递到底座引发整机共振，降低运行时的低频噪音。风罩的网丝间隙控制在8mm以内，符合小家电安全规范要求，能够避免儿童手指伸入接触运转的扇叶，提升使用过程中的安全系数。

　　建模过程中，所有连接位的公差配合都按照实际注塑件的生产要求设定，卡扣的拔模角度统一设置为1.5度，立柱与底座的连接位采用止口定位结构，装配时不需要额外调整对位，能够直接扣合后通过底部一颗螺丝完成固定，减少装配工序。扇叶与电机输出轴的配合位采用D型轴孔设计，能够传递足够扭矩的同时避免运转时扇叶打滑，轴孔端部预留了卡簧安装槽，防止长期运转后扇叶轴向窜动。整体结构没有采用复杂的曲面造型，所有外壳件都能够通过常规注塑模具生产，不需要特殊的抽芯或斜顶结构，能够有效降低开模成本，适配中小批量的小家电生产需求。从实际使用的维护角度出发，整机的易损件只有电机与启动电容，这两个部件都设计在可拆卸的机头后壳内部，更换时只需要拧下后壳的两颗固定螺丝即可完成操作，不需要拆解整机其他结构，降低后期维护的难度。
