带法兰安装边镂空笼式回转轮毂结构

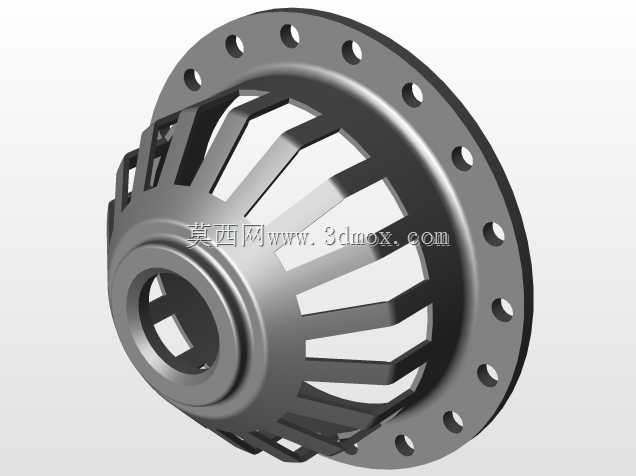

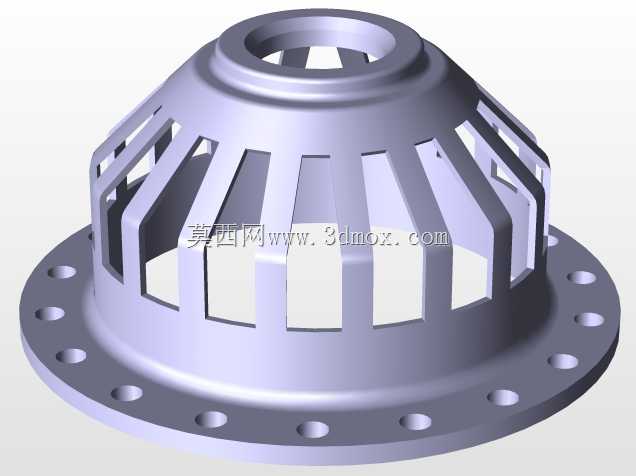

　　该回转类笼式结构件常应用于流体输送管路末端防护、小型动力设备散热端盖、物料筛分笼式支撑等场景，核心作用是在流体或散料通过时阻隔大尺寸异物进入后端管路或设备腔体，同时兼顾减重与通流效率的平衡。从结构设计逻辑来看，整体采用同轴回转构型，中心设置带贯通孔的轴套段，可直接与后端传动轴或管路接口配合，轴套外壁做阶梯式过渡，既保证与主体笼架的连接强度，也能避免应力集中在根部直角位置。外圈法兰边均匀排布一圈贯通安装孔，孔位采用等节距圆周分布，安装时可通过螺栓与对接法兰面锁紧，安装孔的节圆直径与法兰外圆尺寸预留了足够的扳手操作空间，不会出现螺栓装配时与相邻结构干涉的问题。主体笼架部分采用放射状筋条连接中心轴套与外圈法兰，

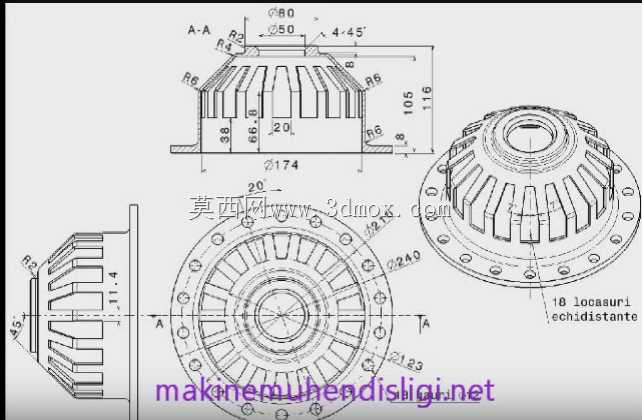

　　筋条之间的镂空槽沿圆周等角度分布，槽宽尺寸根据应用场景的过流/过料需求设定，既保证足够的通流面积降低流阻，也能通过筋条的排布保证整体结构的抗扭、抗径向载荷能力。建模过程中优先采用旋转凸台构建基础回转基体，再通过圆周阵列切除特征生成镂空槽与法兰安装孔，所有筋条与轴套、法兰的连接位置均做圆角过渡处理，避免实际加工或使用过程中出现应力开裂。从安装边界来看，该结构的轴向总长度以中心轴套的端面为安装基准面，法兰背面与对接面贴合时，笼架部分向外侧伸出，不会与对接侧的腔体结构发生碰撞，中心轴孔的内径尺寸与配合轴/管路的外径采用间隙配合公差，可根据实际使用需求调整配合精度。筋条的厚度经过等强度校核，在承受额定径向冲击载荷时不会发生形变，

　　法兰厚度满足螺栓锁紧时的压紧力要求，不会出现法兰面翘曲导致密封失效的问题。这类结构在实际应用中可根据使用场景调整材质，若用于水泵进水端防护可采用工程塑料或不锈钢材质，若用于小型风机端盖可采用铝合金材质减重，若用于散料筛分设备可采用耐磨钢材提升使用寿命。建模时所有特征均采用全参数化驱动，调整法兰外径、安装孔数量、筋条数量、镂空槽宽度、中心轴孔直径等参数时，可直接通过参数表修改快速生成适配不同工况的衍生结构，无需重新绘制基础草图。结构表面无多余冗余特征，所有转角位置均设置了适配加工工艺的圆角，无论是采用机加工、注塑还是铸造工艺都能顺利脱模或走刀，不会出现加工死角。中心轴套的内孔可根据需求加装轴承衬套或密封件，

　　轴套的外圆阶梯面可作为密封件的安装定位面，保证转动或静密封状态下的密封性。外圈法兰的安装孔可根据对接端的孔位调整分布角度，也可将光孔改为螺纹孔适配不同的安装方式，笼架部分的筋条截面可根据载荷需求调整为矩形、梯形或圆弧形，进一步提升结构的抗载荷能力。
