带键槽安装孔直齿传动齿轮结构设计

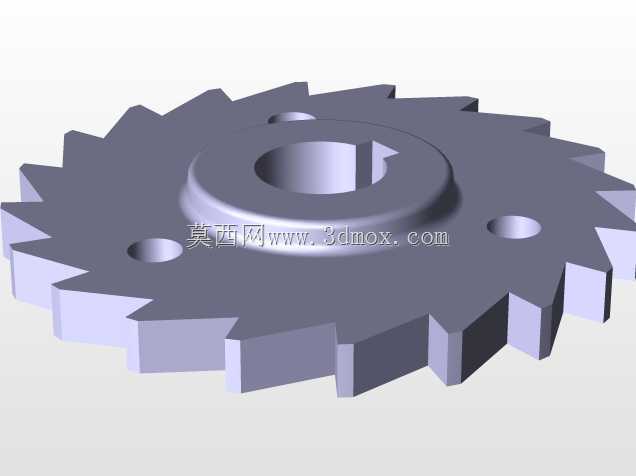

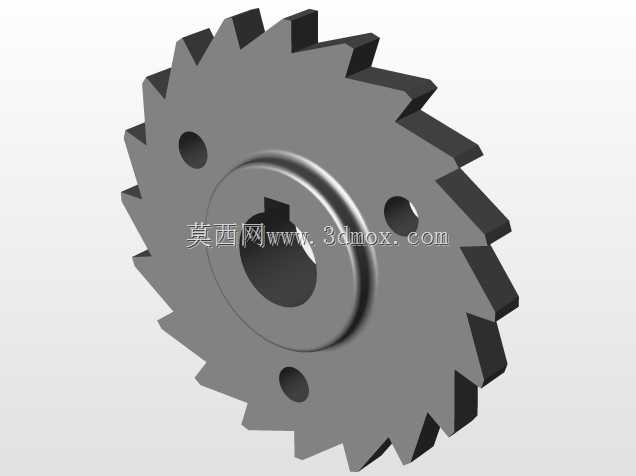

　　这款直齿齿轮在常规中小载荷传动场景中适配性极强，常见于小型输送线的动力传递单元、轻工设备的进给机构、小型农机的传动箱内部，作为定传动比动力传递的核心零件，它的核心作用是将输入端的扭矩平稳传递至从动端，保证两轴间转速比恒定，不会出现打滑丢转的问题。从结构设计来看，这款齿轮采用了直齿圆柱齿形设计，齿向与齿轮轴线完全平行，加工时可通过滚齿、插齿工艺一次成型，不需要额外的螺旋角加工工序，加工难度低，装配时不需要调整轴向啮合位置，对安装空间的轴向尺寸容错率更高，相比斜齿轮不会产生轴向分力，支撑轴承不需要额外承受轴向载荷，能有效降低支撑组件的选型成本。齿轮中心采用带键槽的通孔设计，安装时可通过平键与传动轴实现周向固定，

　　传递扭矩时依靠键的侧面承受挤压力，相比过盈配合安装，拆卸维护更加方便，不需要额外的拉马工装就能完成齿轮的更换，适合需要定期维护更换易损件的传动场景。齿轮端面上均匀分布的三个光孔，主要用于减轻齿轮自身重量，降低传动过程中的转动惯量，在设备启停频繁的工况下，更小的转动惯量能减少启动瞬间的冲击载荷，保护输入端电机和传动链上的其他零件，同时这三个孔也可作为工艺孔使用，在滚齿、磨齿加工时用于工装装夹定位，保证加工时齿圈与内孔的同轴度，减少齿向跳动和径向跳动误差，提升齿轮啮合时的平稳性。从安装边界来看，这款齿轮的内孔直径与适配轴径为间隙配合，装配时可轻松推入轴段，不需要热装或冷压工序，齿顶圆直径在设计时预留了足够的啮合间隙，

　　安装时中心距公差可控制在IT7级范围内即可保证正常啮合，不需要过高的安装精度就能满足使用要求，适合非高精度要求的通用传动场景。齿部参数采用标准模数设计，齿形角为20度标准压力角，可与同模数的标准直齿轮、齿条直接啮合，不需要定制配对零件，备件采购和替换成本极低。齿轮的轮毂部分做了加厚处理，键槽位置的壁厚满足强度要求，在传递额定扭矩时不会出现轮毂开裂的问题，齿面没有做额外的修形处理，适合转速不超过1500转每分钟的工况，过高转速下直齿轮啮合时的冲击噪音会明显上升，因此这款齿轮的设计定位就是中低速、中小载荷的通用传动场景，在小型自动化设备、民用机械、教学实训设备中都能见到这类结构齿轮的应用。设计这类齿轮时，首先要根据传递的扭矩计算模数，

　　保证齿根弯曲强度满足要求，避免传动过程中出现断齿问题，其次要校核键槽的挤压强度，保证平键连接不会出现压溃失效，端面减重孔的位置要避开齿根对应的径向位置，避免孔边应力集中导致齿轮受力开裂，同时减重孔的分布要做动平衡校验，保证齿轮高速转动时不会出现明显振动，虽然这款齿轮应用场景转速不高，但均匀分布的孔位本身就具备良好的对称性，不需要额外做动平衡去重就能满足使用要求。齿轮的端面和齿顶都做了倒角处理，装配时不会因为锐边划伤操作人员，也能避免啮合时齿顶边缘与配对齿轮的齿根发生干涉，安装时齿轮的轴向定位可通过轴肩和轴用挡圈实现，不需要额外的轴向固定结构，整体装配流程简单，对装配人员的技术要求较低，适合批量生产和装配。
