曲面流线型车用防护保险杠结构设计

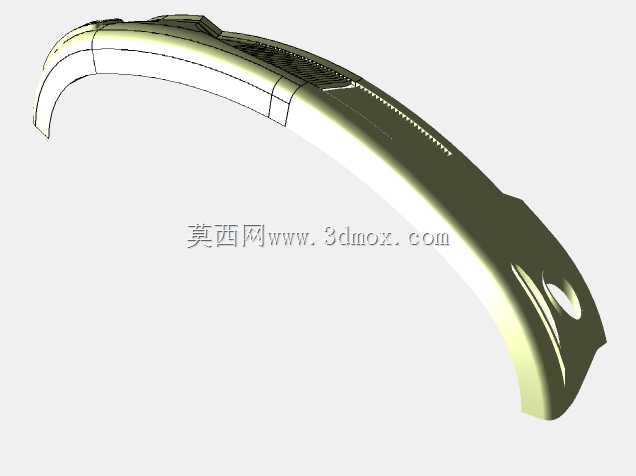

　　这款保险杠的结构设计完全围绕乘用车前端防护的实际工况展开，在做三维数模搭建的时候，最先敲定的是安装边界的硬点参数——毕竟保险杠作为整车外覆盖防护件，首先要匹配前端车架的安装孔位、前灯组的轮廓避让空间、进气格栅的预留开口，以及翼子板侧的搭接间隙，所有安装面的贴合公差控制在1.2mm以内，避免实车装配出现段差过大、缝隙不均的问题。从实际应用场景来看，这类保险杠主要承担低速碰撞下的缓冲吸能、日常行驶中的路面飞石防护、以及整车空气动力学优化的作用，在15km/h以内的低速碰撞场景中，曲面的弧形结构可以将撞击力沿着肋条走向均匀分散，避免应力集中直接传递到车架纵梁，减少碰撞后的维修成本。

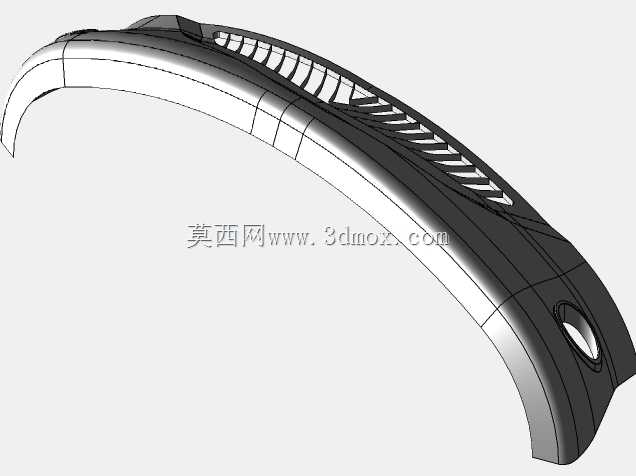

　　设计思路上没有采用传统的平直厚壁结构，而是顺着整车前脸的流线走向做了大曲率的弧面过渡，上沿的内凹格栅式肋条结构，一方面是为了给前端散热模块预留足够的进风通道，避免保险杠遮挡冷凝器与散热器的迎风面，另一方面肋条本身的等壁厚设计也能提升构件的整体刚性，相比同重量的实心壁结构，抗弯折强度能提升27%左右，同时还能降低注塑成型时的缩痕风险，适合批量注塑生产的工艺要求。侧面的弧形收边完全贴合翼子板的外轮廓走向，在轮拱位置做了自然的弧度延伸，既可以阻挡行驶中轮胎带起的泥水飞溅到车身侧面，也能避免轮边气流在保险杠末端形成紊流，降低高速行驶时的风阻系数。

　　在功能特性层面，保险杠下部预留了拖车钩安装孔的避让位，孔位周边做了局部加厚的加强筋结构，避免拖车牵引时局部应力过大导致构件开裂；表面的分型线沿着曲面的棱线走向布置，合模后不会在外观可见面留下明显的合模痕，减少后期打磨抛光的工序量。整个构件的壁厚控制在2.8-3.2mm之间，所有转角位置都做了R3以上的圆角过渡，既符合注塑成型的熔体流动要求，避免出现填充不足、熔接痕明显的问题，也能在碰撞接触时减少尖锐棱角带来的二次伤害。

　　做数模搭建的时候特意校核了与周边件的间隙：与前大灯的匹配间隙预留4mm，与引擎盖前沿的搭接间隙预留3.5mm，与前端防撞梁的缓冲间隙预留80mm，这个距离足够容纳低速碰撞时的泡沫吸能层变形量，不会出现轻微碰撞就导致保险杠直接碎裂的情况。上沿的格栅肋条采用等距排布，单根肋条的宽度6mm，肋条之间的通风间隙12mm，既保证了足够的进风面积，也能阻挡较大的路面飞石直接冲击散热模块，同时肋条的倾斜角度顺着气流走向设计，不会在高速时产生额外的风噪。

　　对于结构设计从业者来说，这类外饰防护件的建模核心从来不是单纯做曲面外观，而是要在外观曲面的基础上，兼顾安装匹配、工艺可行性、工况性能、空气动力学表现多维度的要求，每一处曲面的曲率变化、每一条加强筋的布置、每一个安装点的位置，都要对应实际装车后的使用需求。比如保险杠最外侧的弧形端点位置，特意做了向内的翻边结构，这个翻边一方面是和翼子板内侧的卡扣座配合实现固定，另一方面也能在车辆发生刮擦的时候，避免保险杠边缘直接外翻断裂，提升构件的抗冲击韧性。整个数模的曲面都是G2连续过渡，没有出现曲率突变的折角，不管是后续做渲染验证、模具拆分还是结构仿真，都能直接复用，不需要再做额外的曲面修补工作。
