带防滑环纹结构的便携储液瓶结构设计

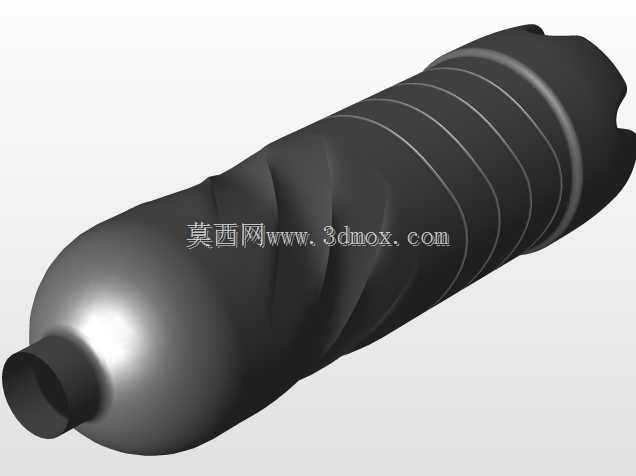

　　日常便携储液容器的设计往往容易被忽略细节，这款瓶体的结构设计从实际握持使用场景出发，首先考虑到手持取用过程中的防滑需求，在瓶身主体区域设计了多道平行的环形凸筋，这些凸筋并非简单的装饰纹路，每道凸筋的凸起高度控制在0.8mm，间距设置为12mm，刚好匹配成年人手指指腹的贴合弧度，当手部沾有少量水渍或者佩戴薄款劳保手套握持时，环形纹路可以有效增加接触摩擦力，避免瓶体从手中滑脱，同时凸筋的边缘做了R1.2的圆角过渡，不会在握持时产生硌手的异物感，长时间握持也不会在皮肤表面留下压痕。瓶身的主体曲面采用渐变式的直径设计，靠近瓶口的位置直径逐步收窄，过渡段的曲面曲率连续，没有生硬的折角，

　　这种设计一方面可以让瓶内液体在倾倒时顺着收窄的瓶口稳定流出，不会因为瓶身直径过大导致液体涌出飞溅，另一方面收窄的瓶口区域可以适配标准规格的密封瓶盖，不需要额外定制异型密封件，降低后续配套生产的配件成本。瓶底位置做了内凹式的弧面设计，内凹深度为3mm，当瓶体放置在平面上时，只有外圈的环形支撑边接触放置面，即使放置面存在少量不平整或者细小颗粒，也不会出现瓶体放置不稳晃动的情况，同时内凹结构可以提升瓶底的结构强度，当瓶内装满液体放置时，瓶底不会因为液体的静压力出现向外鼓胀变形，长期使用也不会出现瓶底凸起导致放置歪斜的问题。从建模逻辑来看，这款瓶体的曲面构建先通过草图绘制半侧的轮廓母线，母线的各个拐点都做了曲率约束，

　　保证旋转成型之后的曲面光滑无棱边，之后通过环形阵列的方式生成瓶身的防滑凸筋，凸筋与主体曲面之间做了合并相切处理，不会出现曲面拼接的缝隙，后续如果需要调整瓶身的容量，只需要修改母线的长度参数，就可以快速生成不同高度规格的瓶体模型，防滑凸筋的数量和间距也可以通过参数化调整快速适配不同直径的瓶身，不需要重新绘制整体轮廓。在实际应用场景中，这类瓶体可以作为便携饮用水瓶、工业耗材分装瓶、日化用品储液瓶使用，瓶口的标准接口可以适配旋盖、翻盖、泵头等多种密封形式，瓶身的壁厚均匀性在建模阶段就做了抽壳校验，整体壁厚控制在1.5mm，既可以满足普通塑料吹塑成型的工艺要求，也能保证瓶体在受到轻微挤压时不会出现开裂，

　　同时均匀的壁厚可以避免吹塑过程中出现局部厚薄不均导致的透色、强度不足问题。瓶身的尾部做了不规则的缺口造型，这个结构并非随意设计，一方面可以作为瓶身生产时的定位卡口，在自动化灌装生产线上，设备可以通过这个缺口快速识别瓶身的摆放角度，完成瓶盖旋紧、标签贴附的工序，不需要额外增加视觉定位结构，另一方面这个缺口可以作为便携挂扣的连接位，用户可以通过快挂扣将瓶体挂载在背包外侧，不需要额外设计挂耳结构，减少瓶体的突出部件，降低运输过程中突出部位被磕碰损坏的概率。从安装边界来看，这款瓶体的最大直径为72mm，整体长度为220mm，可以适配常规的车载杯架、背包侧袋的尺寸，不需要为其预留特殊的存放空间，瓶口的外螺纹采用标准的M28粗牙螺纹，和市面上绝大多数同规格的瓶盖通用，替换配件获取成本极低，瓶身的曲面没有尖锐的棱角，在运输过程中不会因为相互摩擦刮花相邻产品的表面，也不会在意外掉落时因为棱角接触地面出现应力集中导致瓶体碎裂。
