锥齿轮传动径向O形圈冲孔工装结构

项目分类:通用机械零部件 发布时间:2022-06-09 ID:655965
  • 锥齿轮传动径向O形圈冲孔工装结构
  • 锥齿轮传动径向O形圈冲孔工装结构

  这套径向冲孔执行机构,核心服务于小规格金属丝锥表面环形O形槽的冷冲压成型工序,在五金切削工具量产线的表面处理工段有明确应用场景——丝锥作为内螺纹加工的核心刀具,其柄部定位用的O形圈卡槽如果采用车削加工,不仅会切断金属流线降低柄部疲劳强度,加工效率也难以匹配高速磨制丝锥的产线节拍,采用径向冷挤冲压的方式成型槽位,能让槽位周边金属组织保持连续纤维状态,同时单工位加工节拍可压缩至1.2秒以内,适配自动化上下料的连续生产需求。

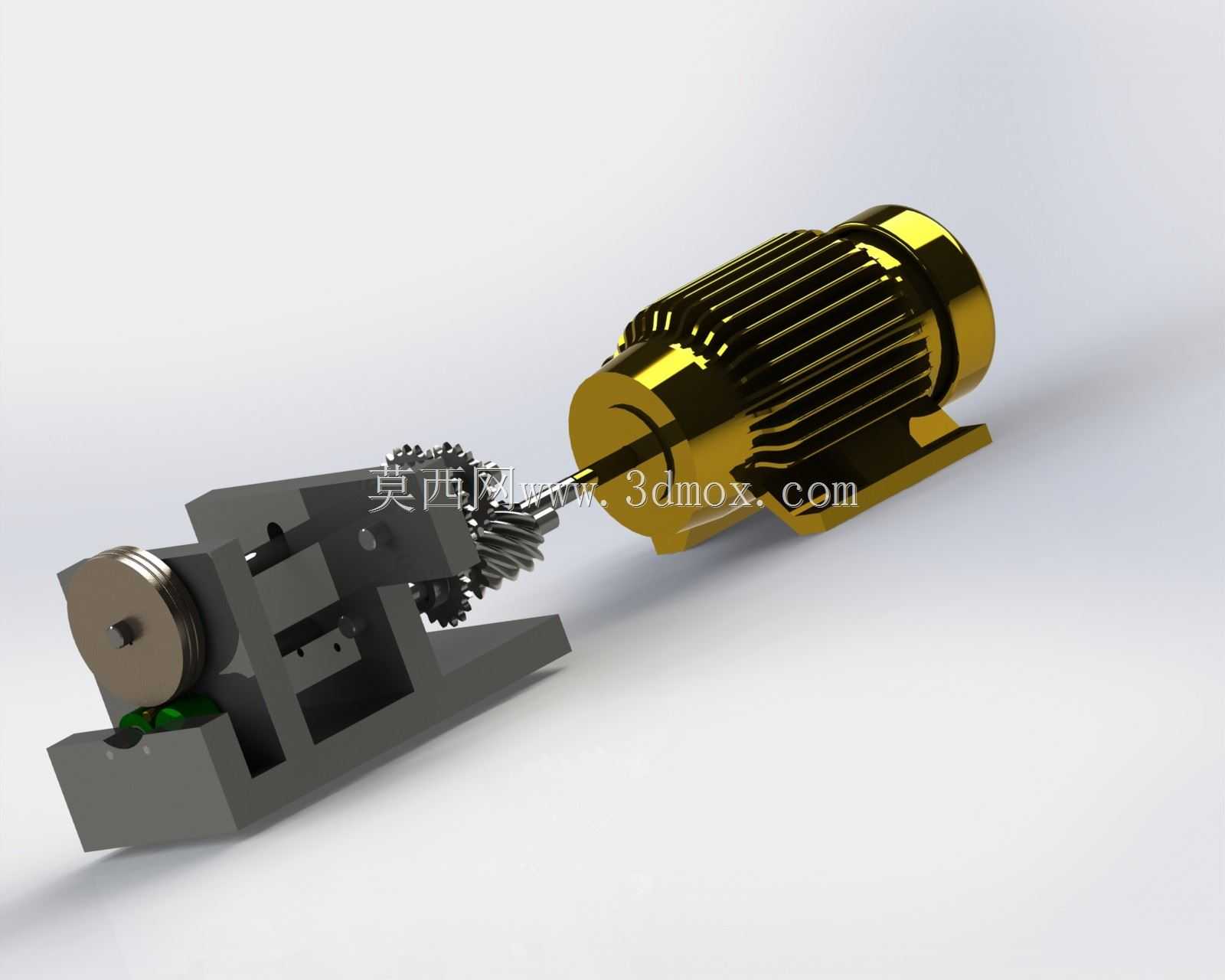

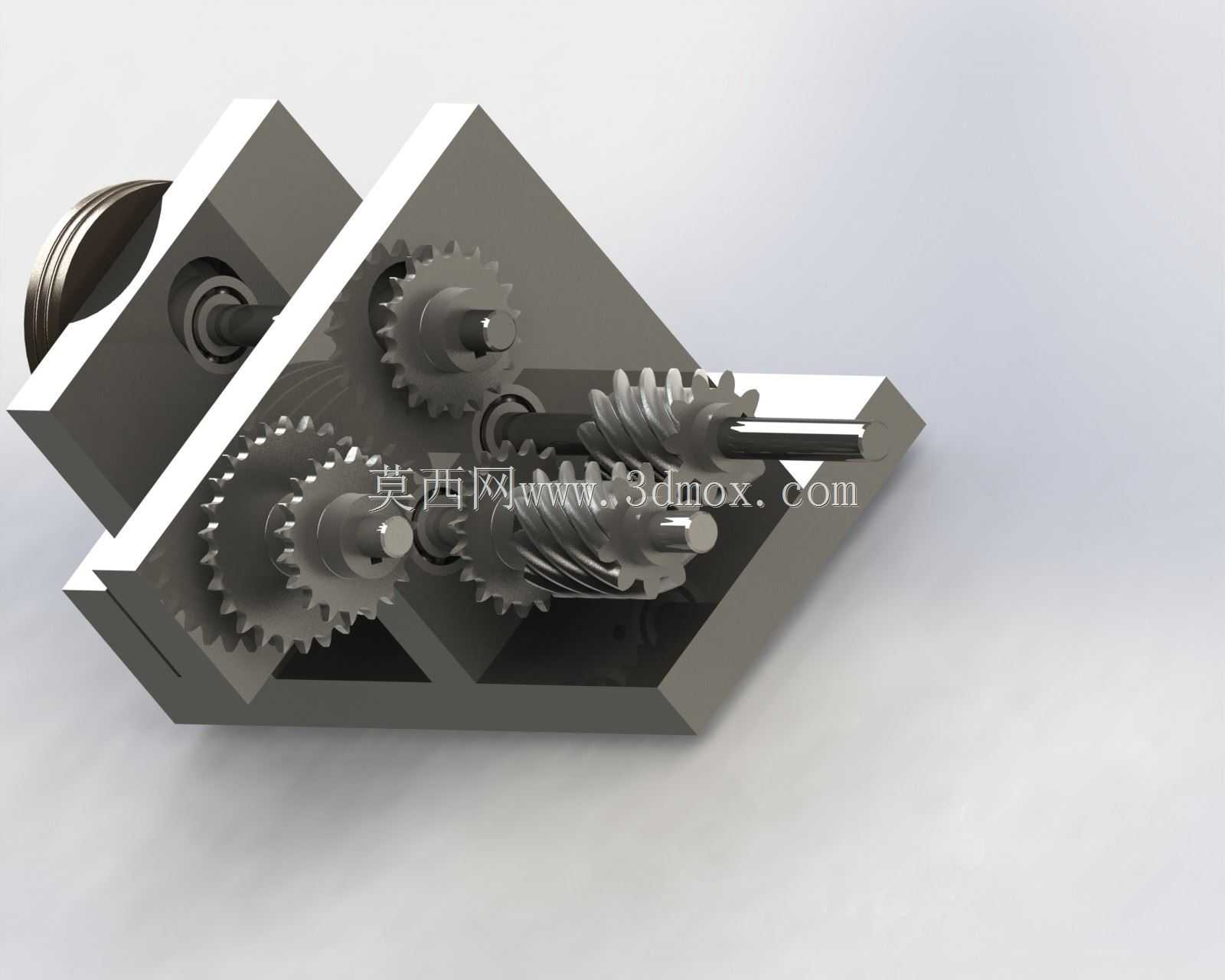

  从结构布局来看,整套机构采用斜置安装基座作为承载主体,基座的两个垂直安装面呈90度正交布置,分别承载输入轴组件与冲压执行轴组件,输入轴端集成的蜗杆结构,同时啮合两个不同传动比的斜齿轮,其中大模数斜齿轮负责传递主冲压扭矩,小模数斜齿轮负责驱动分度限位机构,这种单输入双输出的传动布局,省去了额外的分度动力源,能让冲压动作与丝锥周向定位动作保持严格的时序同步,避免出现槽位偏斜、槽深不均的问题。传动齿轮均采用渐开线圆柱斜齿设计,齿向螺旋角设置为12度,既保证了传动过程的平稳性,降低高速往复冲压时的齿轮啮合冲击噪音,也能通过螺旋角的轴向分力抵消部分冲压反力,减少轴承端的轴向载荷。

  冲压执行端的冲头采用快换式夹装结构,冲头工作端的型面根据O形圈的标准槽型设计,R角与槽宽尺寸严格匹配对应规格密封圈的安装公差要求,冲头的进给行程通过斜置基座上的限位挡块进行硬限位,行程调节范围在0-3mm之间,可适配直径2mm到8mm区间的不同规格丝锥柄部加工需求。安装边界方面,整套机构的基座底面设置有两个定位销孔与四个螺栓安装孔,可直接固定在标准冲床的滑块工作台上,输入轴端的轴伸尺寸与通用伺服电机的输出轴法兰完全匹配,不需要额外定制连接法兰,现场安装时仅需要调整冲头与下方定位工装的同轴度即可投入使用,安装调试周期可控制在2小时以内。

  设计过程中针对冲压载荷的传递路径做了专门优化,冲压反力从冲头传导至执行轴,再通过斜齿轮啮合面直接传递到基座的正交安装面上,没有额外的悬臂结构承载载荷,整套机构的刚性比同规格悬臂式冲孔机构提升40%以上,连续冲压10万次后冲头的径向跳动量仍能控制在0.02mm以内,能有效保证槽位的尺寸一致性。同时传动腔的齿轮啮合区域预留有润滑脂填充空间,端盖处设置有接触式密封圈,可避免冲压过程中产生的金属碎屑进入传动腔,延长齿轮与轴承的维护周期,日常生产中仅需要每3个月补充一次润滑脂即可,不需要频繁拆解维护。

  在实际产线应用中,这套机构可直接集成到丝锥加工的自动生产线上,配合振动盘上料机构与机械手转序机构,实现丝锥柄部O形槽的全自动加工,不需要人工干预上下料,相比传统的车削加工工艺,单件加工成本可降低60%以上,槽位的表面粗糙度能稳定达到Ra1.6,完全满足O形圈的装配密封要求,不会出现密封圈割损、装配后移位的问题。针对小批量多规格的生产场景,仅需要更换对应型面的冲头与适配的丝锥定位套,10分钟内即可完成规格切换,适配工具生产企业多品种小批量的柔性生产需求。
