莱昂纳多构思凹面镜研磨装置结构

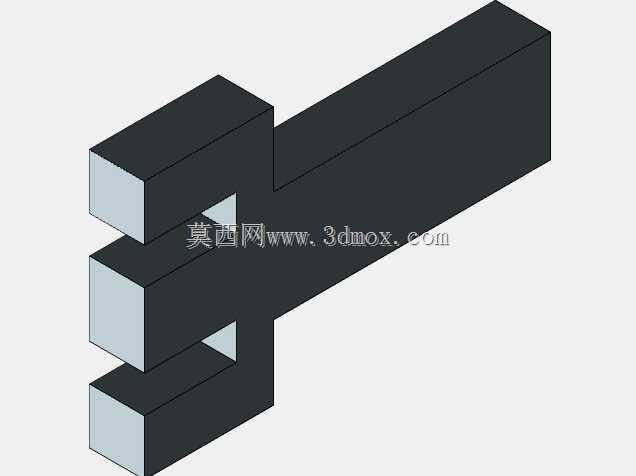

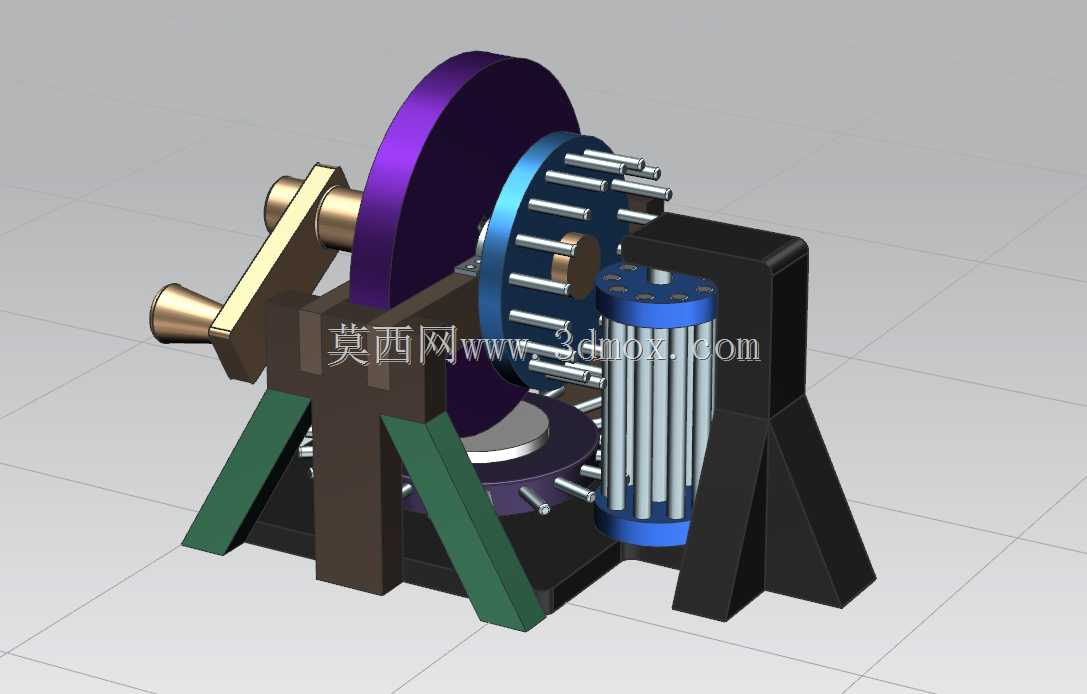

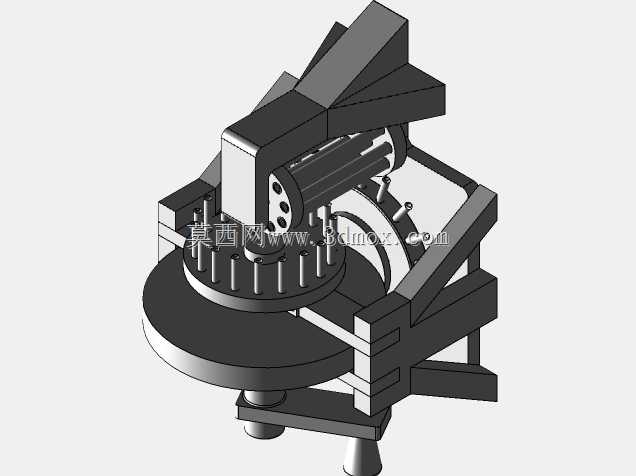

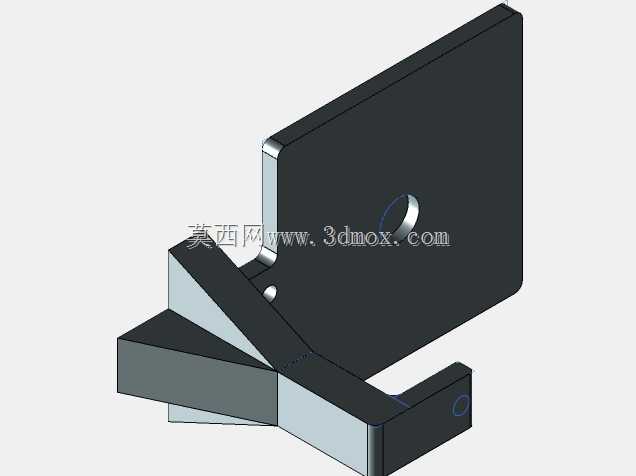

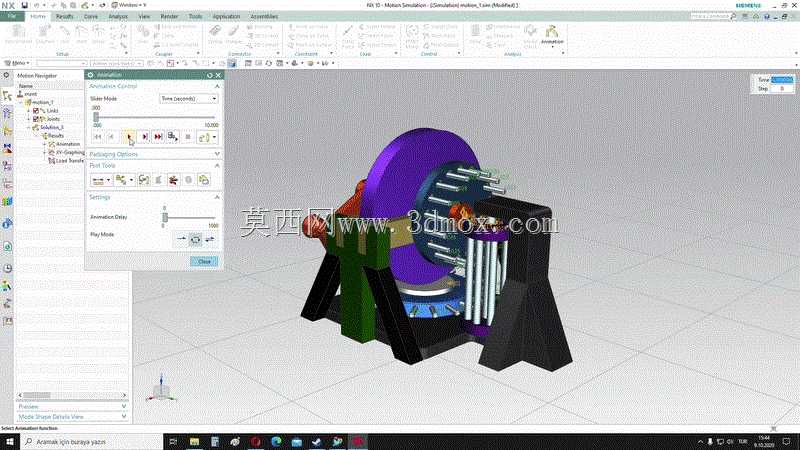

　　这套凹面镜研磨装置的结构设计，脱胎于早期光学元件加工的手动作业需求，在没有电动磨抛设备的阶段，这类纯机械传动的结构承担了凹面反射镜粗磨到精磨的核心工序，主要适配小口径金属镜坯、玻璃镜坯的球面成型加工，常见于早期天文观测器具、光学实验装置的制作场景，能通过稳定的传动比保证磨盘与镜坯之间的相对运动轨迹符合球面生成规律，避免手动研磨时容易出现的面型偏差问题。从结构布局来看，装置采用三角支撑式铸铁机架作为承载主体，三个支脚呈120度分布，底部预留的安装孔位可直接固定在木质或石质工作台上，整体安装边界控制在横向420mm、纵向380mm、高度350mm范围内，不需要额外的动力源接入，完全依靠手动摇柄输入扭矩，

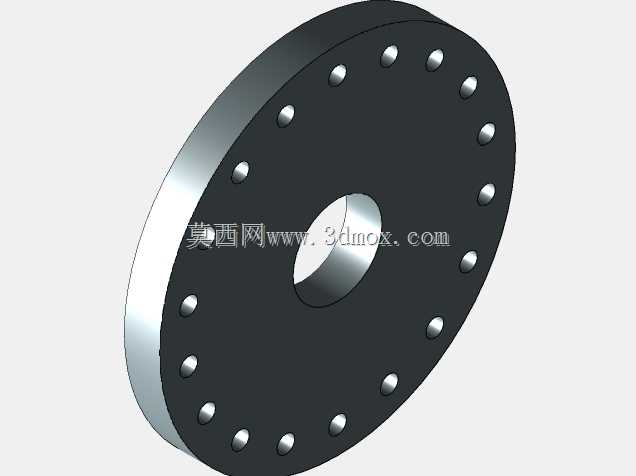

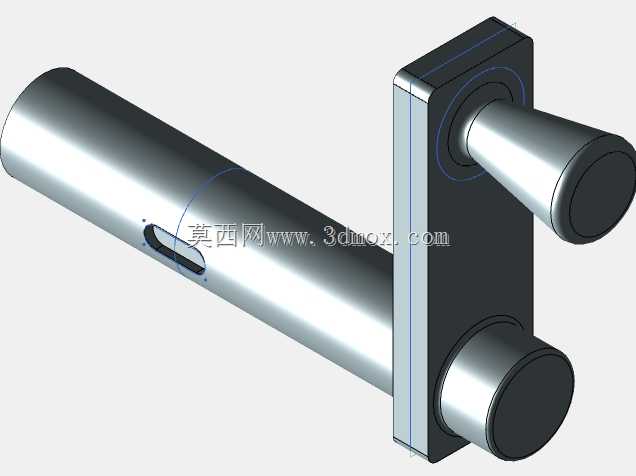

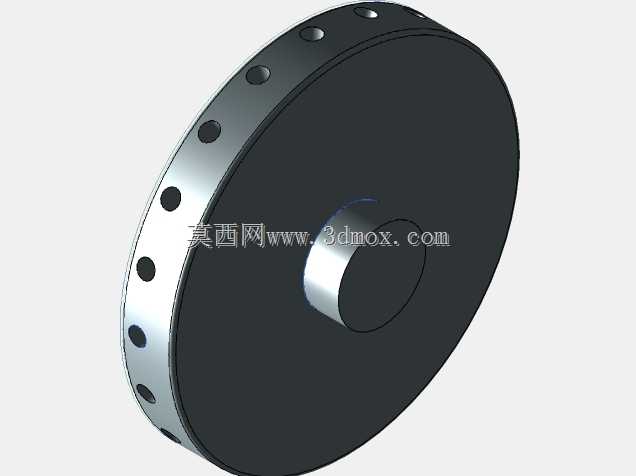

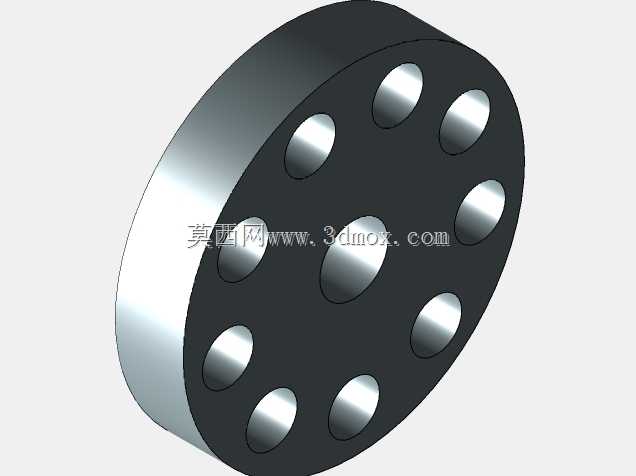

　　适合没有电力供应的作坊式加工场景使用。传动路径的设计经过了多组齿轮的换向与减速匹配，摇柄连接的主动轴通过大直径紫色带轮传递扭矩，带动蓝色针轮盘做定轴转动，针轮盘边缘的圆柱销与下方的槽轮结构配合，实现镜坯载台的间歇式回转，同时侧边的立式导柱组件带动磨头做上下方向的微幅进给，保证磨料在镜坯表面的切削轨迹均匀覆盖整个凹面，不会出现局部过磨或者漏磨的问题。磨头的安装位置预留了15mm的调节行程，可根据镜坯的目标曲率半径调整磨头的摆动角度，适配不同焦距的凹面镜加工需求，载台中心的定位轴采用锥面配合结构，更换不同尺寸的镜坯夹具时不需要重新校准同轴度，能大幅减少换型调试的时间。整个传动链的运动副都采用敞露式设计，方便日常加注润滑脂维护，

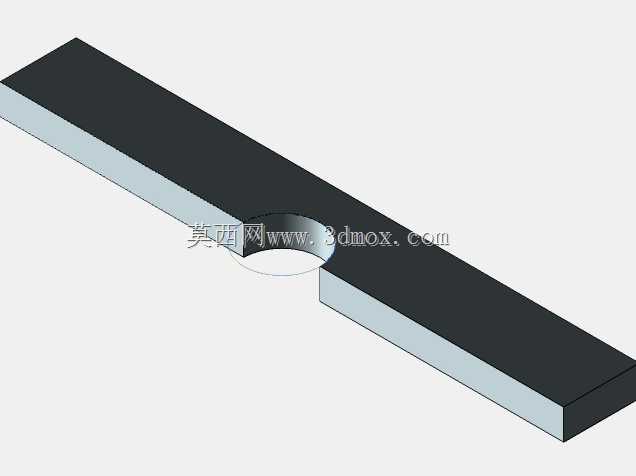

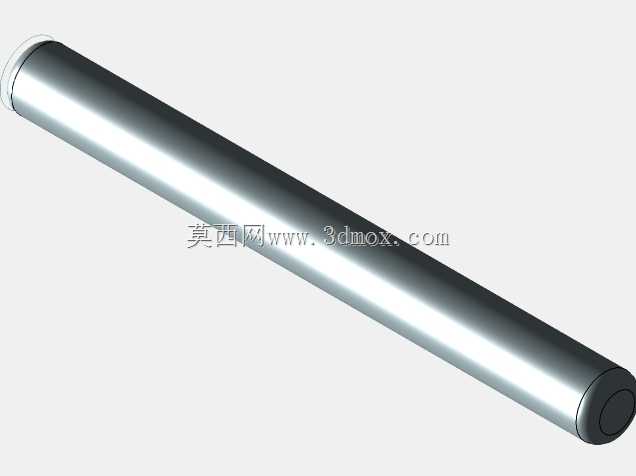

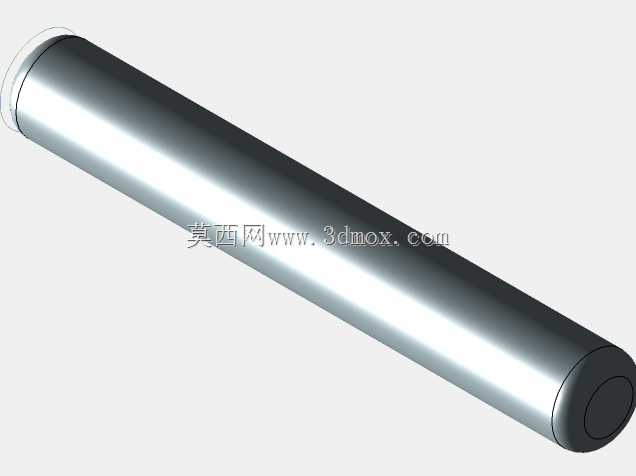

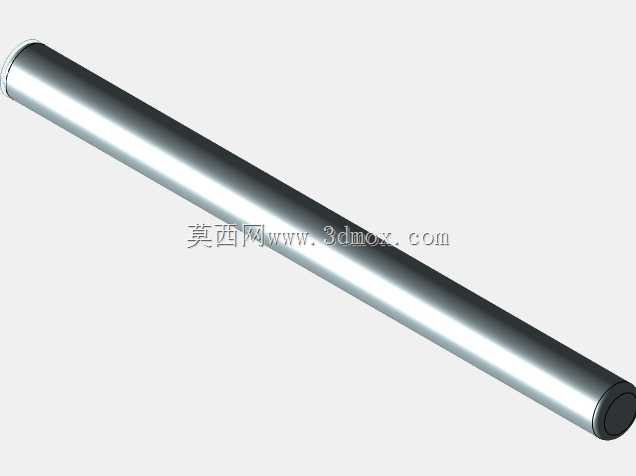

　　铜质轴套的配合间隙控制在0.02mm以内，既保证转动灵活，又不会因为间隙过大导致磨头晃动影响面型精度，支撑脚与机架之间采用斜向加强筋连接，在手动摇柄输入最大扭矩时，机架的形变量控制在0.01mm以内，不会因为结构刚性不足导致研磨轨迹偏移。在实际使用过程中，操作人员只需要匀速转动摇柄，装置就能自动完成磨头的回转、进给以及镜坯的分度转动，相比完全手持磨具研磨的方式，加工效率能提升3倍以上，同时加工出的凹面镜面型精度可达到10微米以内，满足早期光学观测的成像要求。结构中没有采用复杂的专用零件，大部分构件都是常见的轴类、盘类、支架类零件，小作坊即可完成加工装配，零件的加工公差要求都在普通车床、铣床的加工能力范围内，

　　不需要高精度的加工设备就能制作出整套装置。磨头与载台之间的压力依靠磨头组件的自重提供，不需要额外施加压力，避免压力过大导致镜坯崩边或者磨料嵌入镜坯表面，立式导柱上预留的配重安装位可根据镜坯材质调整压力大小，加工硬质玻璃镜坯时可适当增加配重，加工软质金属镜坯时则减少配重，适配不同材质的加工需求。整个装置的运动逻辑完全靠机械结构实现，没有任何电控元件，可靠性极强，即使在恶劣的作业环境下也能稳定工作，不会出现电路故障导致的加工中断问题，对于从事古典机械复原、早期光学设备制作的从业者来说，这套结构的设计思路能提供非常直接的参考，其轨迹生成原理也可迁移到现代小型手动磨抛设备的设计中，用于小批量特殊面型光学元件的试制加工。
