四孔纽扣注塑成型模具结构设计

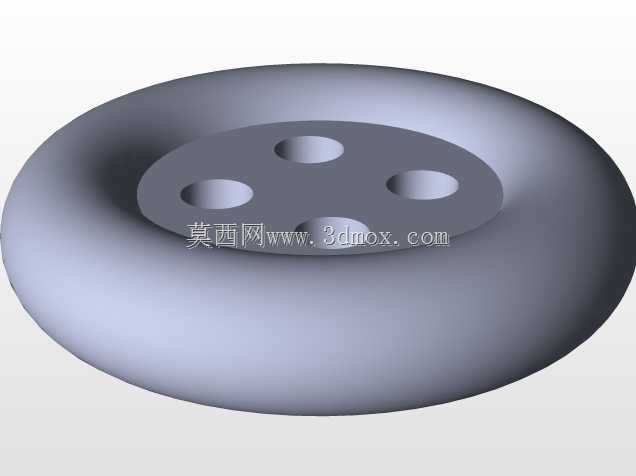

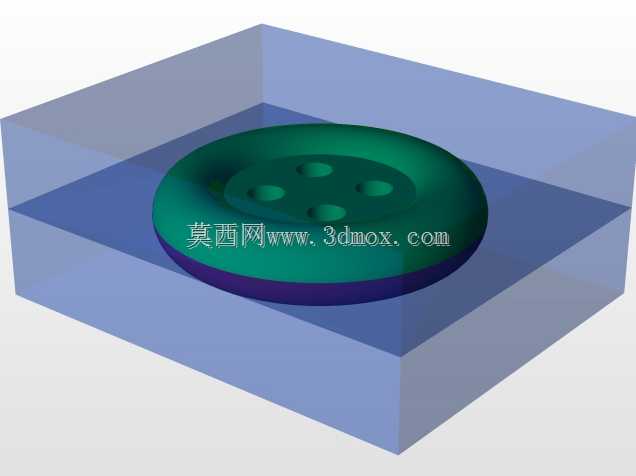

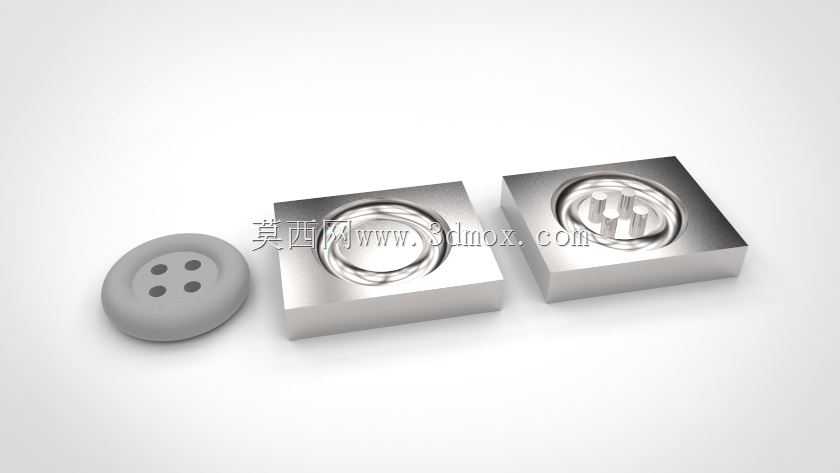

　　这套模具针对服饰类四孔树脂纽扣的批量注塑生产设计，核心服务于服装辅料加工场景，适配卧式注塑机的安装工位，模架采用标准两板模结构，整体安装边界控制在常见120吨级注塑机的拉杆间距范围内，无需额外改装设备即可上机生产。从成型逻辑来看，模具采用一模一腔的布局，拆分出定模型腔、动模型芯两个核心成型部件，型腔侧加工出纽扣外轮廓的圆弧凹面，表面做镜面抛光处理，保证注塑成型后纽扣外表面无熔接痕、流痕，达到服饰配件的外观要求；型芯侧除了加工纽扣内圈的定位凸台，还集成了四个成型穿线孔的细小镶针，镶针采用快换式结构，日常生产中若出现镶针弯折、磨损的情况，无需拆解整套模具即可单独更换，大幅降低停机维护的时间成本。浇注系统设计在纽扣侧面的非外观面位置，

　　采用侧浇口进料，熔融的PP或者ABS树脂从浇口注入型腔后，能沿着纽扣的圆弧面均匀填充，避免在纽扣正面产生喷射纹，填充完成后冷却阶段，冷却水道围绕型腔、型芯做环绕布局，水道距离成型面的距离控制在12-15mm区间，保证冷却均匀，减少纽扣成型后的收缩变形，尤其是四个穿线孔周边的冷却速率一致，不会出现孔位偏移、内应力集中导致的纽扣开裂问题。顶出机构采用顶块顶出结构，顶出位置设置在纽扣的内圈边缘，顶出力均匀分布，不会在纽扣外观面留下顶杆痕迹，开模时动定模分离后，顶块动作将成型好的纽扣从型芯上平稳推出，配合注塑机的机械手取件即可实现连续自动化生产。这套模具的成型零件加工精度控制在±0.02mm范围内，合模时型腔与型芯的贴合面做了0.

　　01mm的预压干涉，避免生产过程中出现飞边问题，四个穿线孔的镶针同轴度公差控制在0.01mm以内，保证成型后的纽扣穿线孔通畅无毛刺，无需后续人工去毛刺工序，直接可以进入后续的抛光、染色工序。在实际生产适配中，这套模具可以适配常见的热塑性塑料加工，包括聚丙烯、ABS、聚甲醛等常用纽扣原料，通过调整注塑工艺参数即可适配不同原料的成型温度、压力要求，不需要修改模具核心结构。设计过程中特意将纽扣的分型面设置在纽扣厚度方向的最大轮廓处，开模时不会出现粘定模的问题，同时分型面的贴合宽度做了15mm的封胶面，外侧做了排气槽结构，排气槽深度控制在0.02mm，既能顺利排出型腔内的空气，避免填充时出现困气烧焦的问题，又不会让熔融塑料溢出产生飞边。

　　日常生产中，模具的导柱导套采用标准件装配，开合模过程中导向精度稳定，长期生产也不会出现型腔错位的问题，模具的整体使用寿命在正常维护保养的前提下，可以达到30万模次以上，满足中小批量服饰辅料的生产需求。针对纽扣这类薄壁小零件的成型特点，设计时特意优化了流道的截面尺寸，采用圆形截面流道，减少流道内的压力损失，让熔融塑料可以在较短的填充时间内充满整个型腔，避免出现缺胶、冷料等成型缺陷，冷料穴设置在流道末端，收集注塑时前端的冷料，防止冷料进入型腔影响纽扣的成型质量。
