多腔侧抽芯金属注射成型模具结构

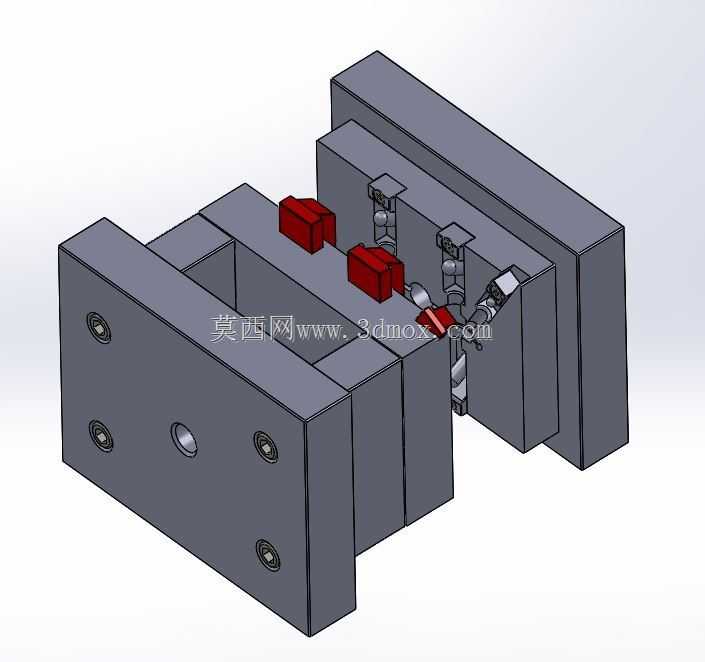

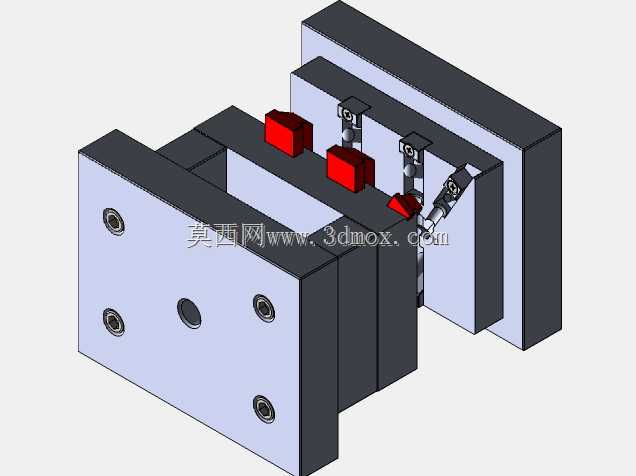

　　这套金属注射成型模具结构，面向小尺寸复杂金属结构件的批量生产场景，适配粉末喂料的注射成型工艺需求，在消费电子小型结构件、通讯器材精密金属配件的生产环节中，这类模具结构是保障成型精度与生产效率的核心工装。从实际生产的使用逻辑来看，这套模具采用了标准三板模架作为基础承载结构，模架的安装基准面做了统一的平面度管控，适配常规卧式注射成型机的装夹尺寸，上下模座的安装孔位按照行业通用的拉杆间距设计，不需要额外做转接板就可以直接装夹到对应吨位的成型设备上，安装边界预留了足够的冷却管路、抽芯驱动的走线走管空间，不会和设备的导轨、防护门产生运动干涉。

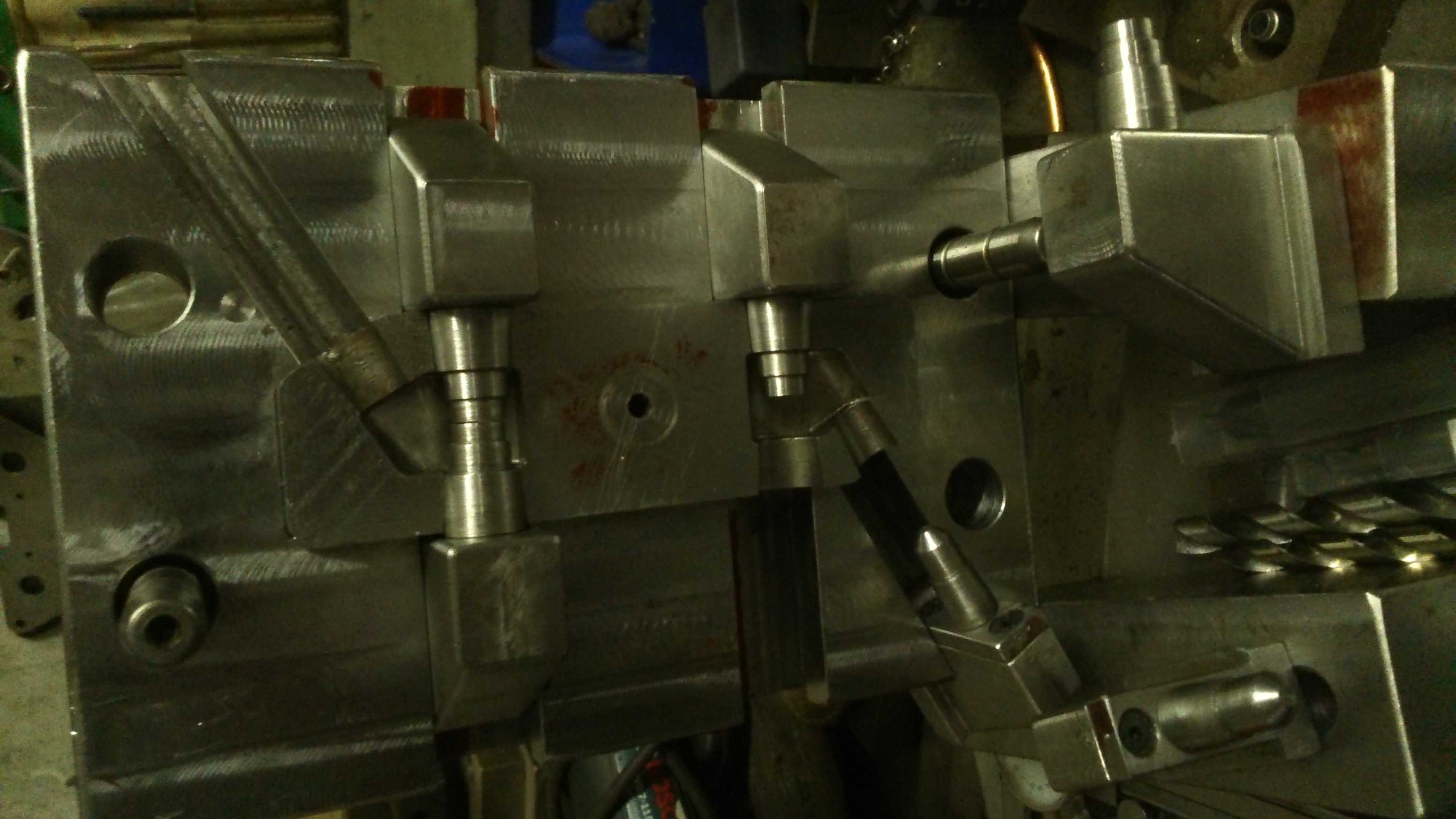

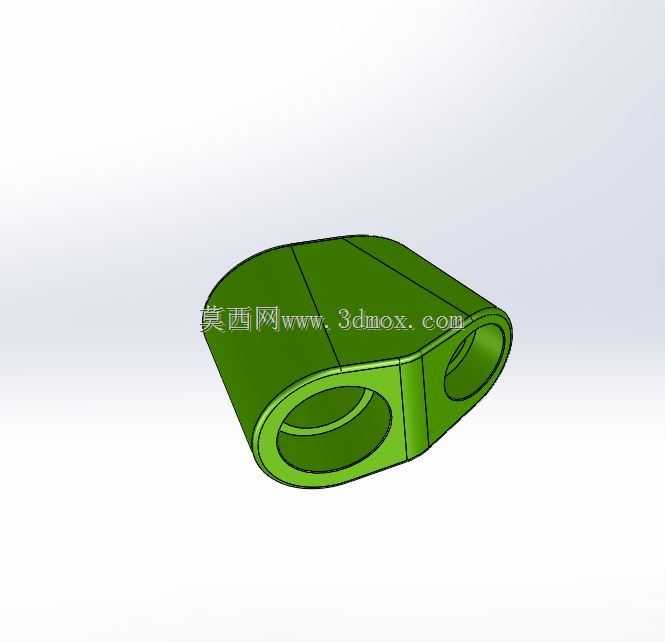

　　模具内部设置了多组独立的型腔排布，一次合模可以完成多个小型零件的注射成型，型腔之间的流道采用平衡式布局设计，能够保证喂料在充模过程中各型腔的压力、流速保持一致，避免不同型腔成型的零件出现密度不均、尺寸偏差超差的问题。针对零件上存在的侧向凹凸结构，模具配置了多组斜导柱驱动的侧抽芯滑块机构，滑块的导向面采用了耐磨镶件结构，长期往复运动过程中可以通过更换镶件维持配合精度，不需要整体更换滑块主体，降低生产过程中的维护成本；抽芯行程的设计预留了足够的安全余量，开模过程中滑块先完成侧向抽离动作，确保零件的侧向结构完全脱出型腔后，再完成主分型面的开模动作，避免拉伤零件成型表面。

　　冷却回路的设计沿着型腔、滑块的成型面做了等距排布，保证成型过程中模具各区域温度均匀，减少金属喂料冷却过程中的不均匀收缩变形，成型区域的温度差控制在合理区间内，能够有效降低零件的内应力，提升烧结后的尺寸稳定性。顶出机构采用了多顶杆均匀排布的设计，顶出力分散作用在零件的非外观面上，避免顶出过程中零件出现变形、顶白等缺陷，顶杆的配合间隙按照金属喂料的粒度做了针对性管控，不会出现飞边、漏料的问题。

　　从设计思路上，这套结构优先考虑了量产过程中的稳定性与维护便捷性，所有易磨损的导向、配合部位都采用了可更换的镶件结构，模架的主体部分可以长期重复使用，只需要根据不同的零件结构更换型腔、型芯镶块就可以适配不同产品的生产需求。模具的合模定位采用了导柱导套加锥面精定位的组合结构，合模过程中导柱先完成初定位，合模终了阶段锥面定位结构实现高精度对中，保证型腔的同轴度、分型面的贴合精度，避免长期生产过程中出现分型面飞边、型腔错位的问题。在实际生产适配中，这套结构的开模行程、顶出行程都匹配常规吨位金属注射成型机的参数范围，不需要对设备做特殊改造就可以直接投入使用，流道的凝料可以在开模过程中自动脱落，配合自动化取件机械手可以实现无人化连续生产，有效提升批量生产的效率。
