护膝注塑成型通用块安装单模结构

　　在运动护具量产的注塑生产环节中，这类适配通用模架安装的单组注塑模具，主要承担护膝类曲面塑料构件的批量成型作业，区别于多腔模的高效批量排布，单模结构更适配小批量试产、定制款护具的生产需求，也可作为多腔模组里的独立腔室单元，嵌入通用模架完成组合生产。从实际生产场景来看，这类模具直接安装在标准规格的注塑机通用模座上，不需要额外定制非标模架，能大幅缩短换模调试的周期，适配中小批量护具产品的快速交付需求，尤其适合运动护具厂商的新品打样、小众款产品的柔性生产场景。

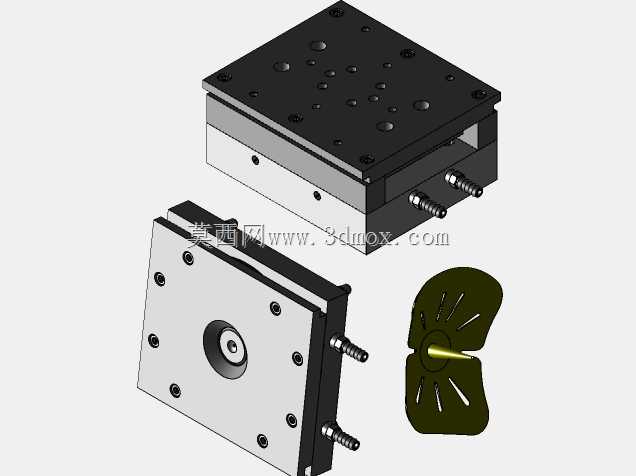

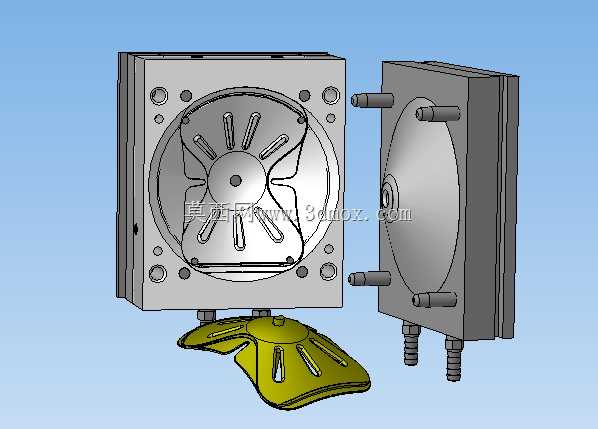

　　整套模具采用前后模对合的经典两板模结构，前模部分设置了与护膝外曲面完全贴合的成型型腔，表面做了镜面抛光处理，保证注塑完成的护膝外表面无合模痕、流痕，满足护具产品的外观要求；后模部分对应护膝的内支撑曲面，预留了均匀的冷却水道接口，图中可见的外置水管接头，直接对接注塑机的恒温冷却循环系统，能在注塑保压完成后快速带走型腔内的热量，将PP、TPE等护膝常用塑胶原料的冷却定型时间控制在合理区间，避免塑件出现翘曲、收缩不均的变形问题。

　　设计过程中，首先围绕护膝产品的人体工学曲面做分型面的选取，分型线沿着护膝产品的最大轮廓边线排布，尽可能减少合模错位带来的飞边问题，降低后续去毛刺的人工成本。导柱导套采用四角对称排布的结构，合模时能提供精准的导向定位，避免前后模错位导致的塑件壁厚不均问题，针对护膝表面的长条状透气槽结构，在后模对应位置做了镶件式的成型凸台，镶件采用独立的快拆结构，后续如果透气槽结构调整、或者出现磨损拉伤，可以直接更换对应镶件，不需要整体报废后模，大幅降低模具的维护成本。

　　从安装边界来看，模具的安装孔位完全匹配通用模块的标准孔距，四周的锁紧孔位置与常规120吨级注塑机的模座安装槽完全适配，不需要额外加工转接板就能直接装夹，模具的整体闭合厚度控制在通用模架的允许开合行程范围内，开模后塑件会留在后模侧，通过顶出机构就能直接完成脱模，不需要额外设置复杂的抽芯结构——因为护膝产品本身没有侧向的倒扣结构，直顶加周边顶针的组合就能完成平稳顶出，顶针位置特意避开了护膝与人体接触的内表面区域，避免顶针痕迹影响佩戴的舒适度。

　　浇注系统的设计上，进胶点设置在护膝产品的边缘非外观区域，采用侧浇口进胶的方式，熔融塑胶能沿着型腔曲面均匀填充，避免在透气槽的位置出现困气、缺胶的问题，排气槽开设在分型面的末端，对应塑胶填充的最后交汇位置，能快速排出型腔内的空气，避免塑件出现烧焦、气泡的缺陷。冷却水道的排布沿着成型曲面的轮廓走向设置，水道与型腔表面的距离保持均匀，保证整个塑件各个区域的冷却速率一致，减少内应力残留，避免护膝产品在后续使用过程中出现变形、开裂的问题。

　　在实际生产调试中，这类单模结构的适配性很强，只需要更换对应产品的成型镶块，就能在同一个通用模架上完成不同款式护具的生产，对于护具厂商来说，能大幅降低模具的投入成本，换模时只需要拆装前后模的成型部分，不需要重新调整注塑机的开模行程、顶出行程参数，能有效减少设备的待机时间，提升小批量生产的整体效率。模具的导向部件、冷却接口、锁紧结构都采用行业通用的标准件，后续维护更换时不需要单独定制配件，能快速完成故障维修，减少生产线的停线时间。
