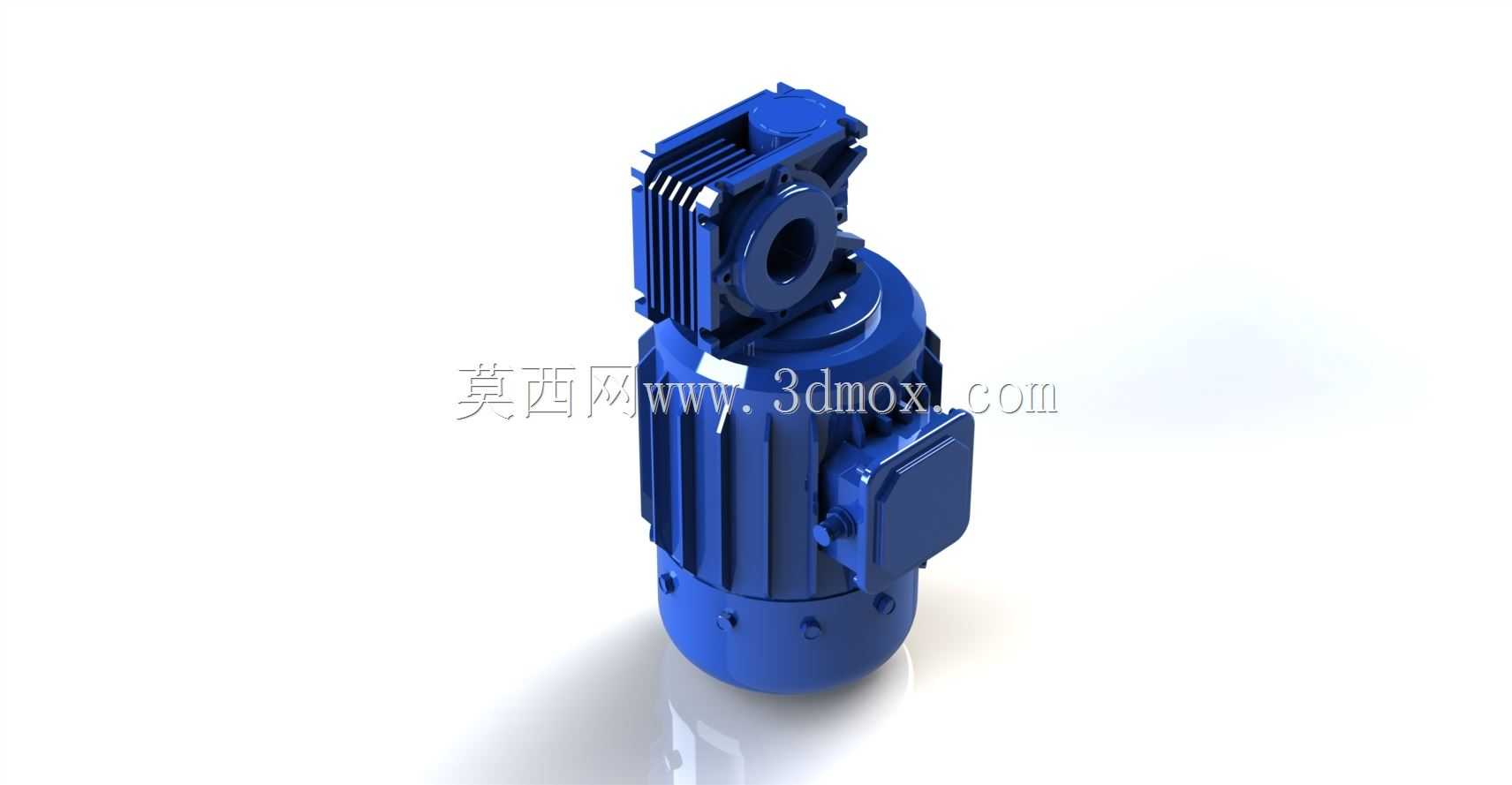

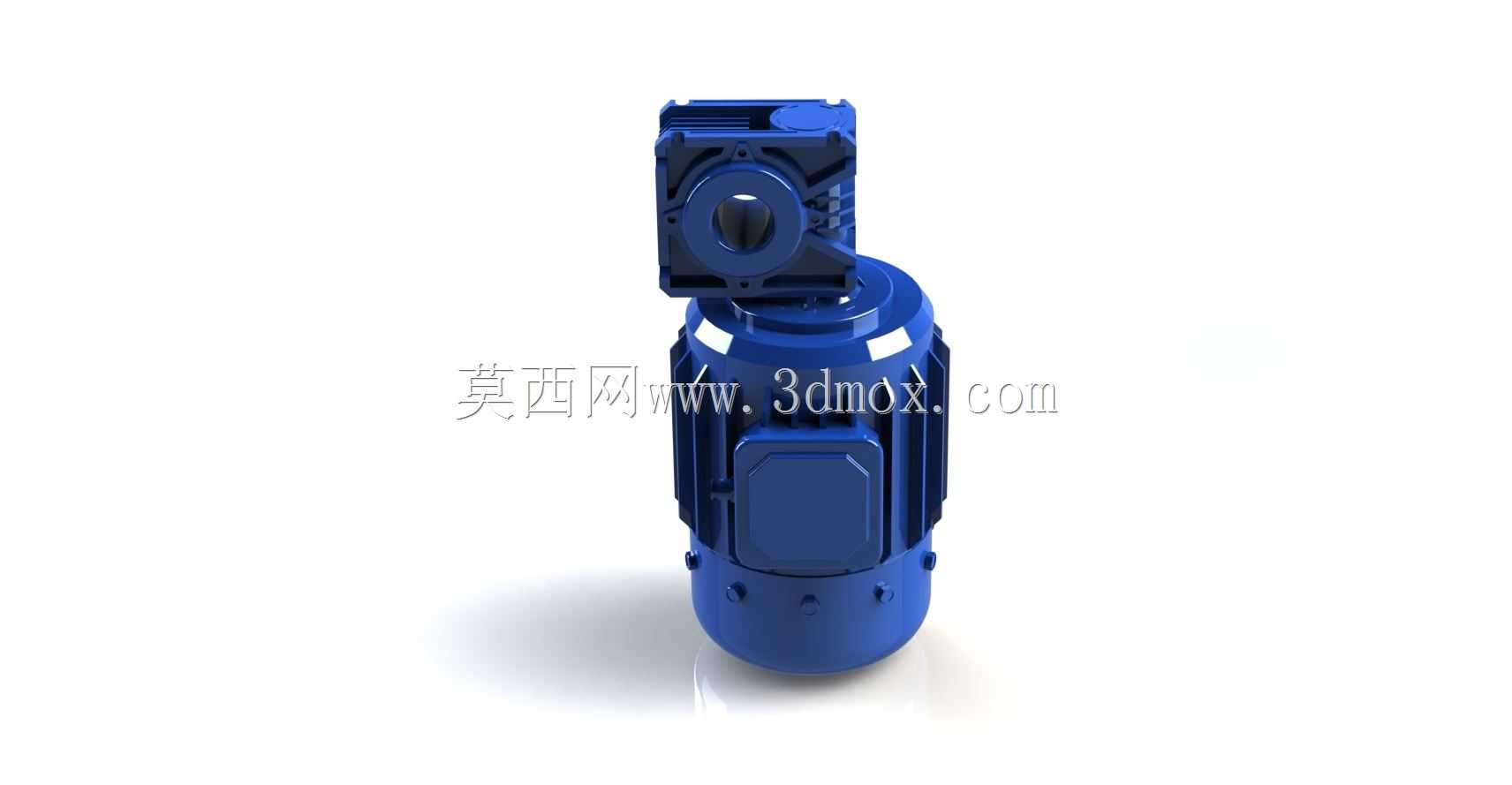

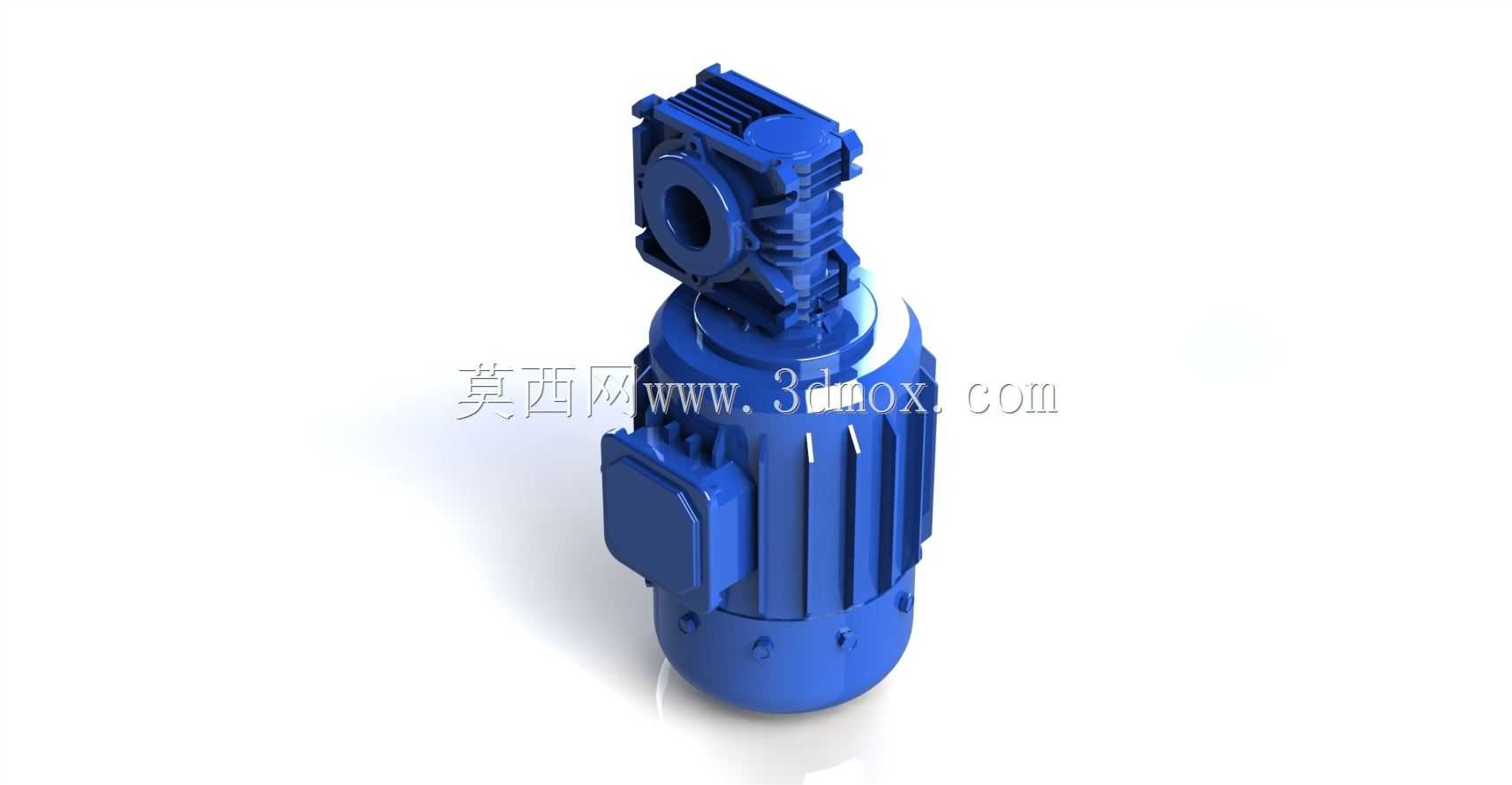

这款蜗轮蜗杆一体式减速传动单元,在轻工输送、小型自动化生产线、食品包装辅机、小型物料提升设备里的应用占比不低,很多做单机设备的结构工程师做选型时,常会优先考虑这类集成式结构,不用单独匹配电机和减速箱的连接法兰、输入轴公差,能省不少前期对接的校核工作量。从结构布局来看,电机部分采用立式安装的铸铁机壳设计,表面的散热筋沿轴向均匀排布,不是随便做的装饰结构,筋条的高度、间距都是按照连续工作制下的温升限值核算的,保证满负载运行时绕组温度不会超过绝缘等级允许的阈值,机壳底部的安装脚预留了通孔,适配不同规格的安装螺栓,安装孔的中心距公差控制在±0.1mm范围内,和设备安装基座对接时不用反复扩孔调整。上部的蜗轮蜗杆减速箱采用直角输出布局,
输入轴和电机轴直接同轴连接,省去了联轴器的传动间隙,输出轴为空心轴设计?不对,看结构是法兰输出的端面,输出端的方形法兰盘上预留了四个螺纹安装孔,能直接和被驱动设备的输入法兰对接,这种直角输出的结构最大的优势是能压缩动力单元的轴向安装空间,很多设备内部布局紧张,轴向尺寸留不出直连减速电机的长度,用这种直角结构就能把动力单元沿垂直方向布置,大幅节省安装面的横向占用空间。设计这类结构的时候,首先要核算的是减速比对应的输出扭矩,蜗轮蜗杆结构本身有较大的单级减速比,不用做多级齿轮传动就能实现低转速大扭矩的输出,而且自带反向自锁特性,当设备停机时,输出端承受负载扭矩不会反向带动电机转动,这点在提升类、倾斜输送类设备上尤其重要,
能省掉额外的制动机构成本,不过要注意自锁的前提是蜗杆的导程角小于当量摩擦角,设计时如果导程角选大了,自锁性能会失效,这点建模时要反复核对蜗杆的螺旋升角参数。从安装边界来看,电机部分的外径、减速箱的外轮廓尺寸都要和设备预留的安装腔做干涉检查,很多新手工程师建模时只看整体尺寸,忽略了接线盒的突出高度,最后装配时发现接线盒和设备护板撞在一起,还要临时改结构,这款结构的接线盒布置在电机机壳的侧面,突出高度控制在合理范围,接线口的方向可以根据安装需求调整,适配不同方向的走线需求。输出轴的径向跳动、轴向窜动参数都要按照精密传动的要求做公差配合,蜗轮和蜗杆的啮合侧隙不能太大也不能太小,侧隙太大会导致传动回程误差大,定位精度不够,

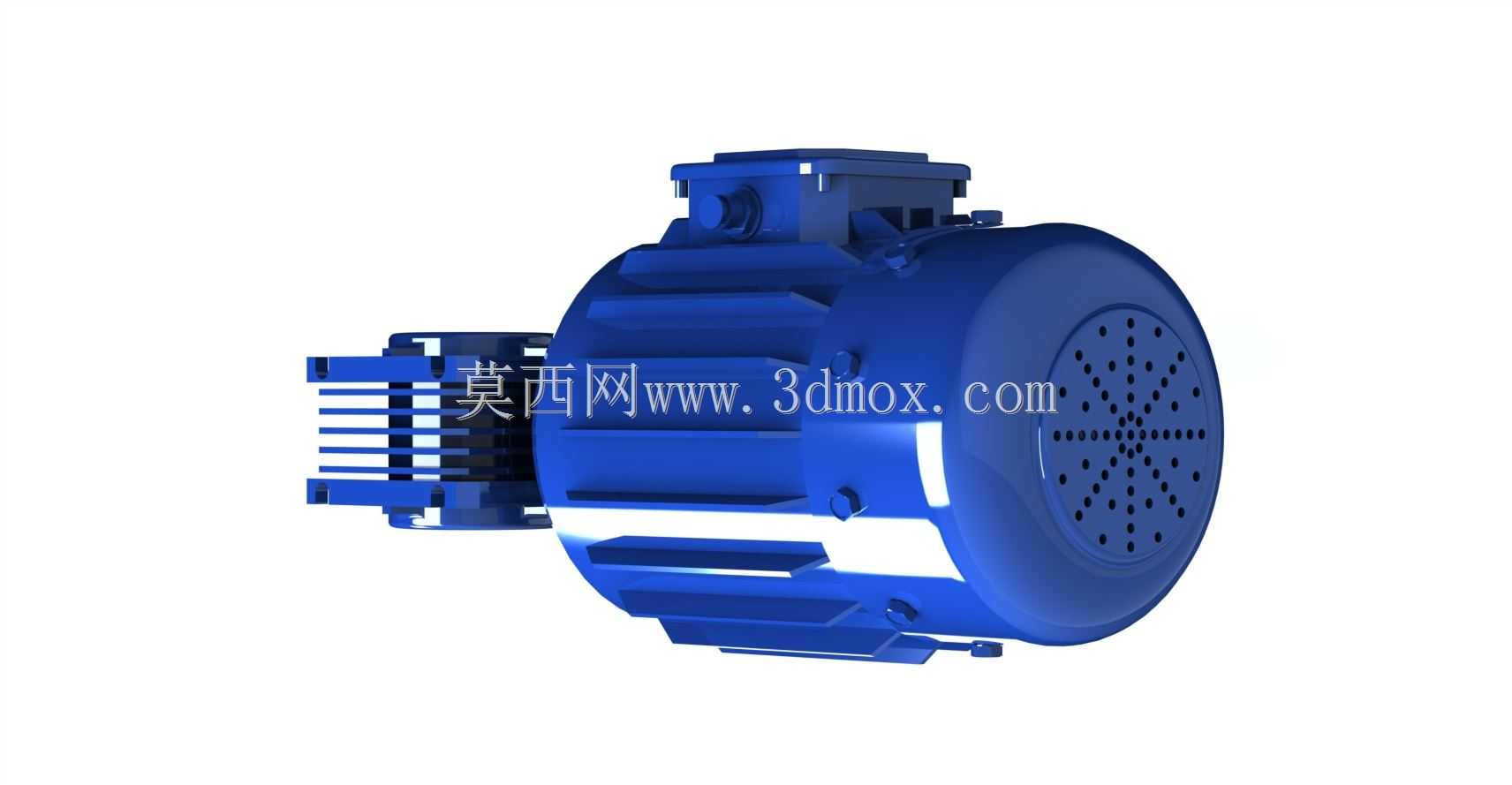

侧隙太小则会加剧齿面磨损,运行时温升过快,润滑脂的选型也要匹配运行工况,常温工况下用锂基脂就能满足要求,如果是低温或者高温环境,就要换对应耐温等级的润滑脂,而且减速箱的油封要选双唇口结构,防止长期运行后润滑脂渗漏,同时避免外部的粉尘、水汽进入箱体内磨损齿面。实际应用中,这类减速电机常用来驱动皮带输送机的主动辊、小型转盘的回转机构、自动上料机构的提升组件,相比分体式的电机加减速机组合,集成式结构的同轴度更好,运行时的振动和噪音更低,不用现场做同轴度校准,安装效率能提升不少。建模的时候要注意各个配合面的公差标注,比如电机端盖和机壳的止口配合、减速箱和电机连接法兰的止口配合,都要采用过渡配合,保证装配后的同轴度,输出轴的轴伸尺寸要和被驱动部件的孔做公差匹配,键槽的位置和尺寸要符合对应标准,方便用户直接采购标准键条装配。另外,电机尾部的风罩结构不能省略,风叶和风罩的间隙要均匀,运行时不能有擦碰的风险,风罩的通风孔面积要满足散热风量的要求,不能为了外观好看把通风孔做的太小,导致散热不足。很多人做这类模型的时候容易忽略安装螺栓的操作空间,比如减速箱法兰上的安装孔,要预留足够的扳手空间,不然现场装配时螺栓拧不进去,还要临时调整孔位,这点在做结构布局时就要提前考虑,用标准扳手的空间尺寸做干涉检查,保证每个安装点都有足够的操作空间。
