可调式角度测量量角器结构设计

　　在机械加工现场、钣金划线工位、工装调试环节，角度尺寸的复核与划线定位始终是高频作业内容，这款可调式量角器的结构设计，完全围绕一线测量场景的实际痛点展开，没有冗余的装饰结构，每一处几何特征都服务于测量精度与操作便利性。从实际使用场景来看，这类量角器既可以用于钳工划线时的角度定位，也能完成已加工零件的角度尺寸抽检，在模具装配、钣金折弯件角度校验、焊接工装角度对位等场景下，都能替代传统固定角度样板，完成0到180度范围内的任意角度测量与划线作业。

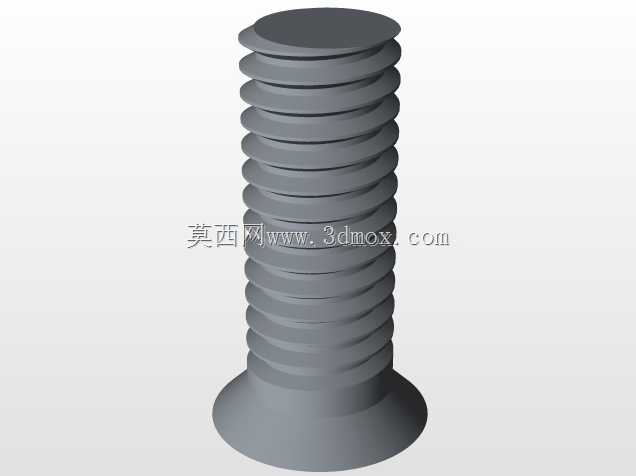

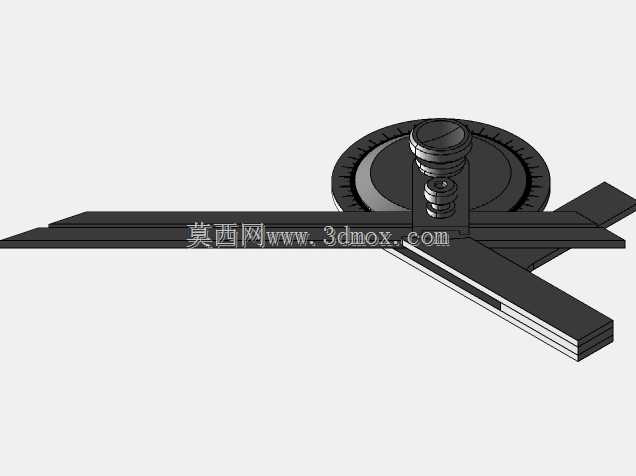

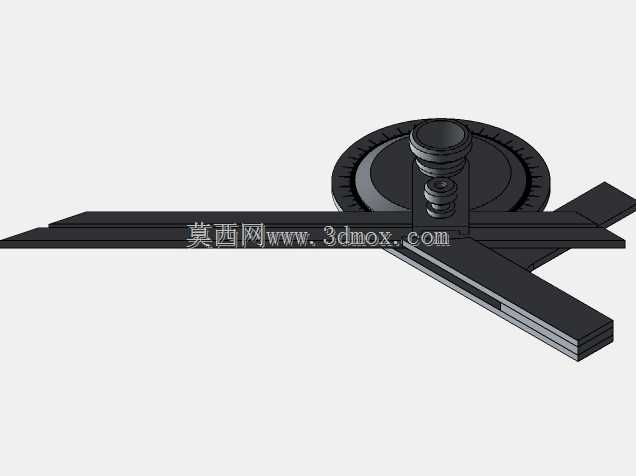

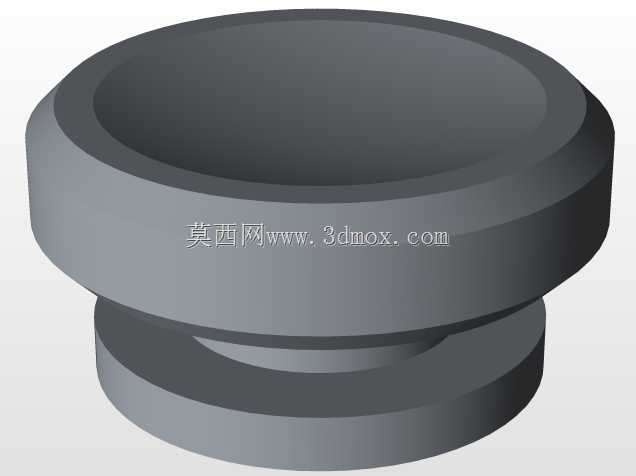

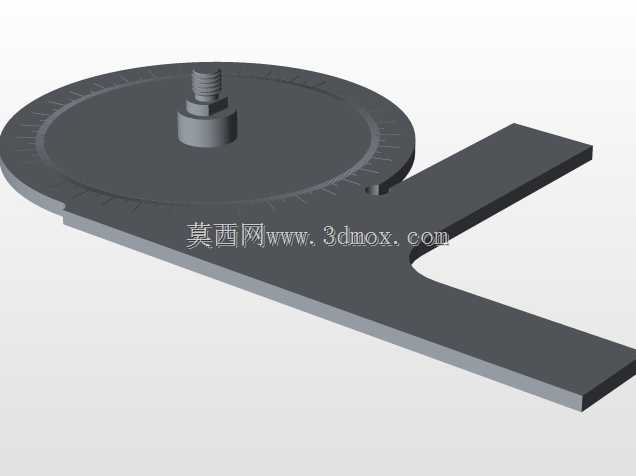

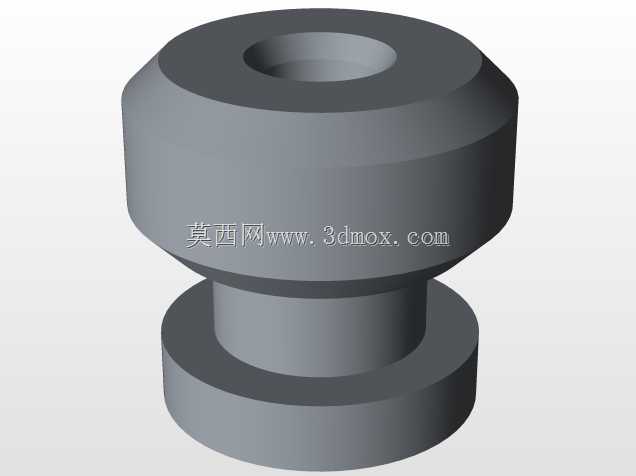

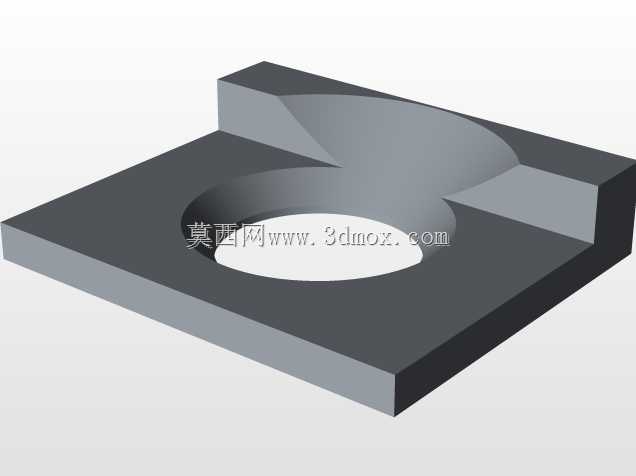

　　从功能结构上看，整套结构分为固定直尺、旋转直尺、刻度盘与锁紧组件四个核心部分。固定直尺作为测量基准边，底面做了全平面度公差控制，贴合被测工件表面时不会出现翘边间隙，避免基准偏移带来的测量误差；旋转直尺通过中心转轴与固定直尺连接，可绕中心轴做整周转动，配合刻度盘上的角度刻线，能直接读取两直尺之间的夹角数值。刻度盘采用内嵌式安装，与固定直尺保持同轴度约束，刻线面与直尺基准面处于同一平面，读数时不会产生视差偏移。中心位置的锁紧组件采用多层叠压式旋钮结构，拧紧时可通过轴向压力锁定旋转直尺与刻度盘的相对位置，避免测量过程中直尺移位导致数值偏差，旋钮的滚花结构做了防滑处理，操作人员戴劳保手套也能顺利完成锁紧与松开操作，不需要额外借助工具。

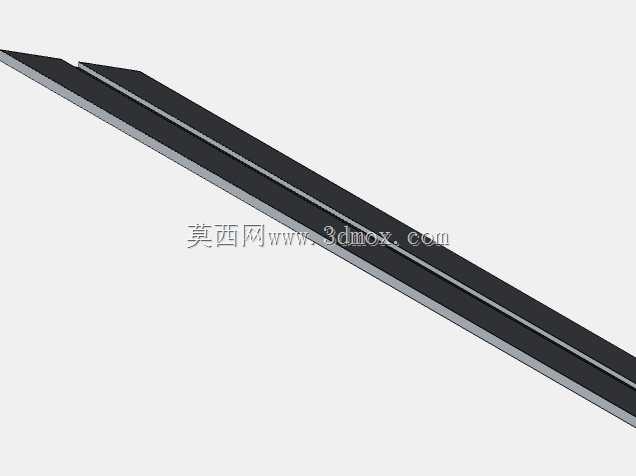

　　设计过程中，首先确定的是中心转轴的位置精度，转轴与两直尺的安装孔采用小间隙配合，既保证转动顺畅无卡滞，又将径向跳动量控制在测量允许的误差范围内，避免转动时出现直尺摆动影响测量精度。两直尺的测量边都做了锐边倒钝处理，既保留划线时所需的导向棱边，又不会因为刃口过于锋利划伤操作人员或工件表面。直尺的厚度经过反复校核，过薄会导致直尺刚性不足，测量长尺寸工件时出现挠度变形，带来角度误差；过厚则会导致划线时笔尖无法贴合棱边，增大划线偏移量，最终选取的厚度参数能兼顾刚性与划线便利性，在300毫米测量长度范围内，直尺自身挠度带来的角度偏差可控制在允许公差带内。

　　从安装边界与外形尺寸来看，整套量角器收拢状态下外形与普通直尺接近，可直接放入工具柜的量具抽屉，不需要额外定制专用存储位；展开测量时，两直尺的最大张开角度可覆盖180度全范围，测量内角时可直接将两直尺贴合被测角的两个边读取数值，测量外角时可通过刻度盘的补数刻线直接换算，不需要操作人员额外做数值计算。刻度盘的直径尺寸经过优化，既保证刻线间距足够大，读数清晰可辨，又不会因为直径过大导致与工件上的凸起结构产生干涉，在测量带台阶、凸缘的零件角度时，刻度盘不会提前触碰工件结构，保证直尺基准边能完全贴合被测表面。

　　在结构细节处理上，两直尺的末端都做了圆弧过渡，避免尖锐边角在携带、使用过程中磕碰变形，一旦直尺测量棱边出现磕碰缺口，整套量具的测量精度就会直接失效，圆弧过渡结构能降低边角受撞击变形的概率。锁紧组件的压力分布做了均匀化处理，拧紧时压力均匀作用在旋转直尺与刻度盘的接触面上，不会出现单侧压力过大导致直尺偏斜的问题，锁定后的角度值在正常移动、划线过程中不会出现偏移。整套结构没有采用复杂的异形零件，所有组成零件都可通过常规铣削、磨削工艺完成加工，后期维护时如果某一部件出现磨损，可单独更换对应零件，不需要整体报废，能有效降低一线工位的量具使用成本。

　　实际使用时，操作人员先松开锁紧旋钮，将固定直尺贴合被测角度的基准边，再转动旋转直尺贴合被测角度的另一边，确认两直尺都与工件表面完全贴合无间隙后，拧紧锁紧旋钮，即可直接读取刻度盘上的角度数值；如果用于划线作业，锁定角度后可直接沿着直尺棱边划出对应角度的线条，不需要反复调整角度位置。针对小空间内的角度测量场景，直尺的宽度做了收窄处理，可伸入狭窄的槽腔内部完成角度测量，不会因为尺身过宽被工件结构挡住，适配更多复杂结构零件的测量需求。
