工业传动用单排链轮结构设计方案

　　链传动作为工业传动系统里应用极广的动力传递形式，链轮的结构合理性直接决定整套传动机构的运行寿命、传动平稳性与维护成本，这类带花键孔的单排链轮，常配套在输送线、农机传动单元、轻工包装设备的动力输出端，相比平带传动，它能在有油污、多粉尘的车间工况下保持稳定的传动比，不会出现打滑丢转的问题，也不需要像同步带那样频繁调整张紧力，适配低速重载的传动场景。

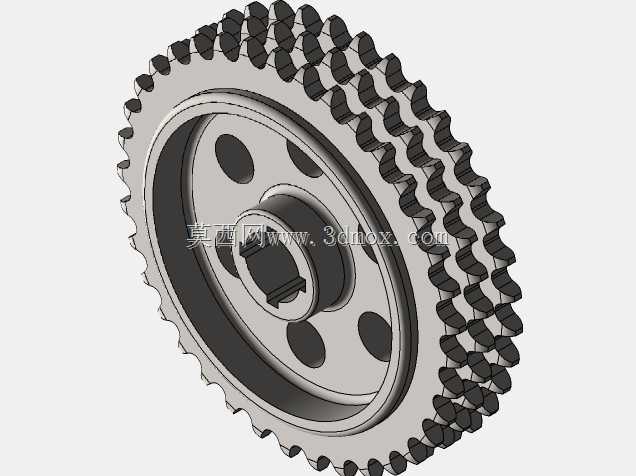

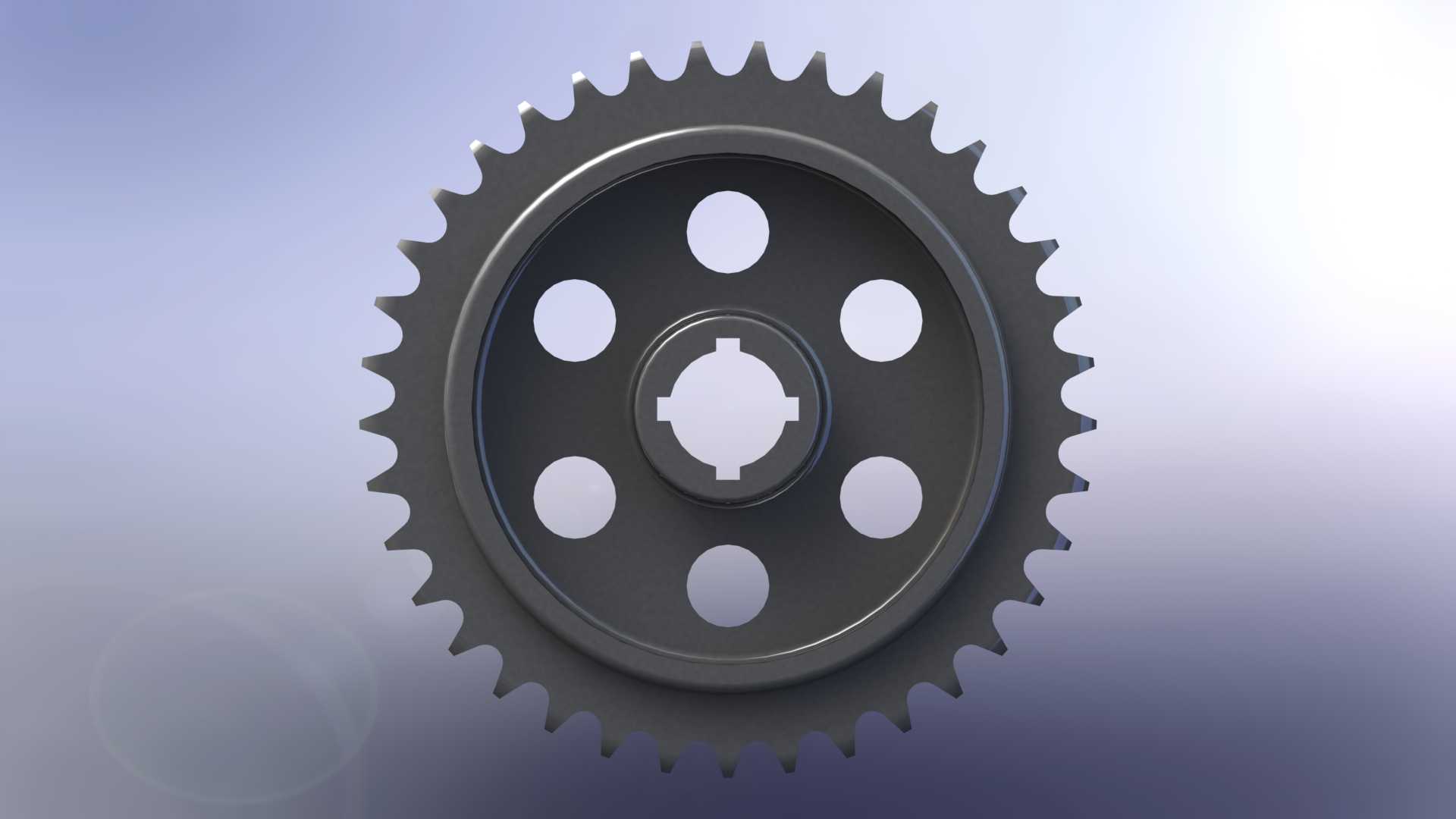

　　从结构设计逻辑来看，这款链轮采用了辐板式减重设计，轮辐上均匀分布6个圆形减重孔，在保证轮体整体结构刚度的前提下，尽可能降低了旋转件的自身惯量，启动瞬间的动力损耗更小，高速运转时的动平衡表现也优于实心轮体。中心的花键孔设计是整个零件的安装核心，相比普通平键连接，花键配合的接触面积更大，能传递更大的扭矩，同时对中性更好，链轮旋转时不会出现键连接的偏心晃动问题，长期运行也不容易出现键槽磨损、滚键的失效问题，适合正反转频繁切换的传动工况。

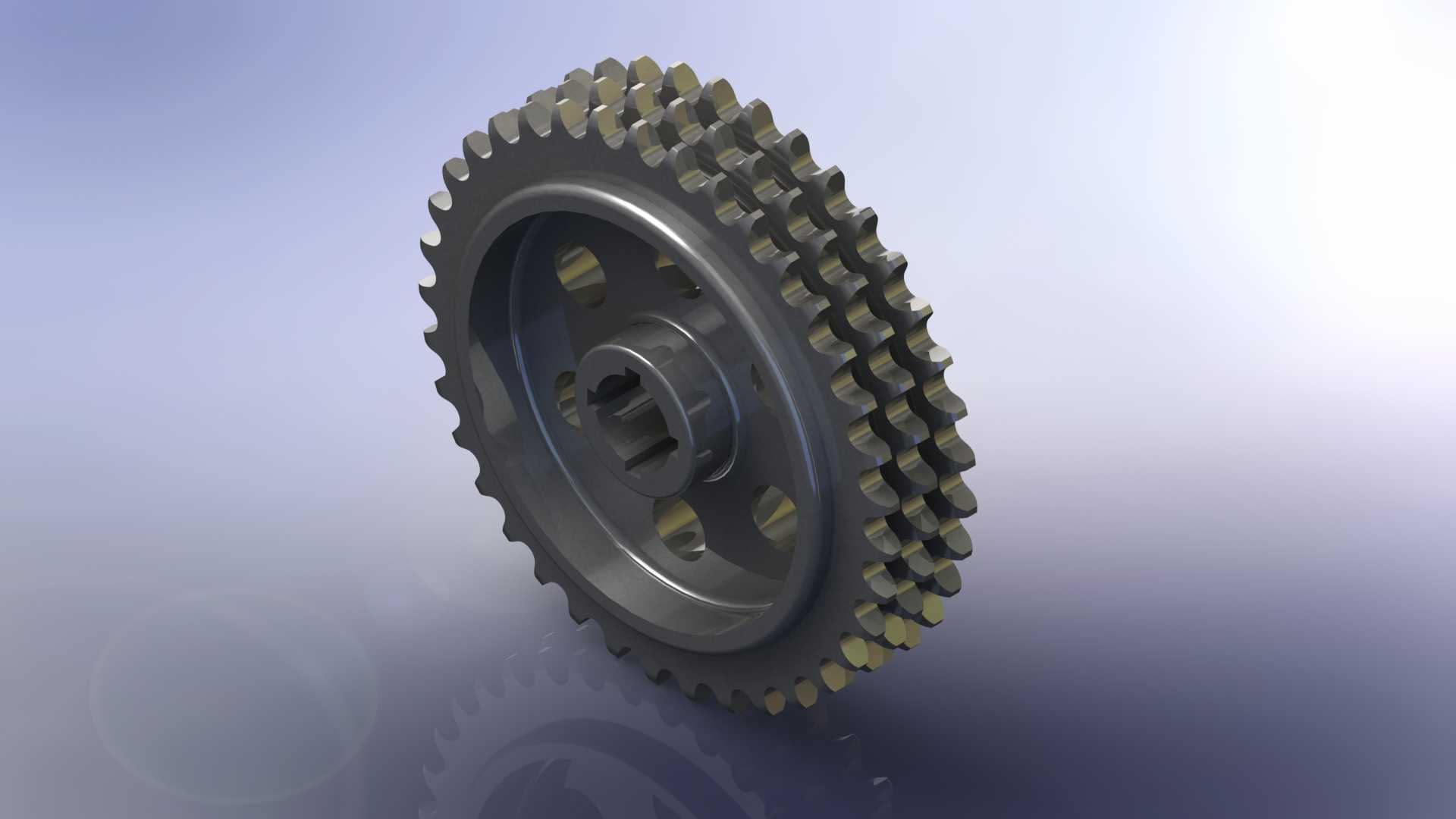

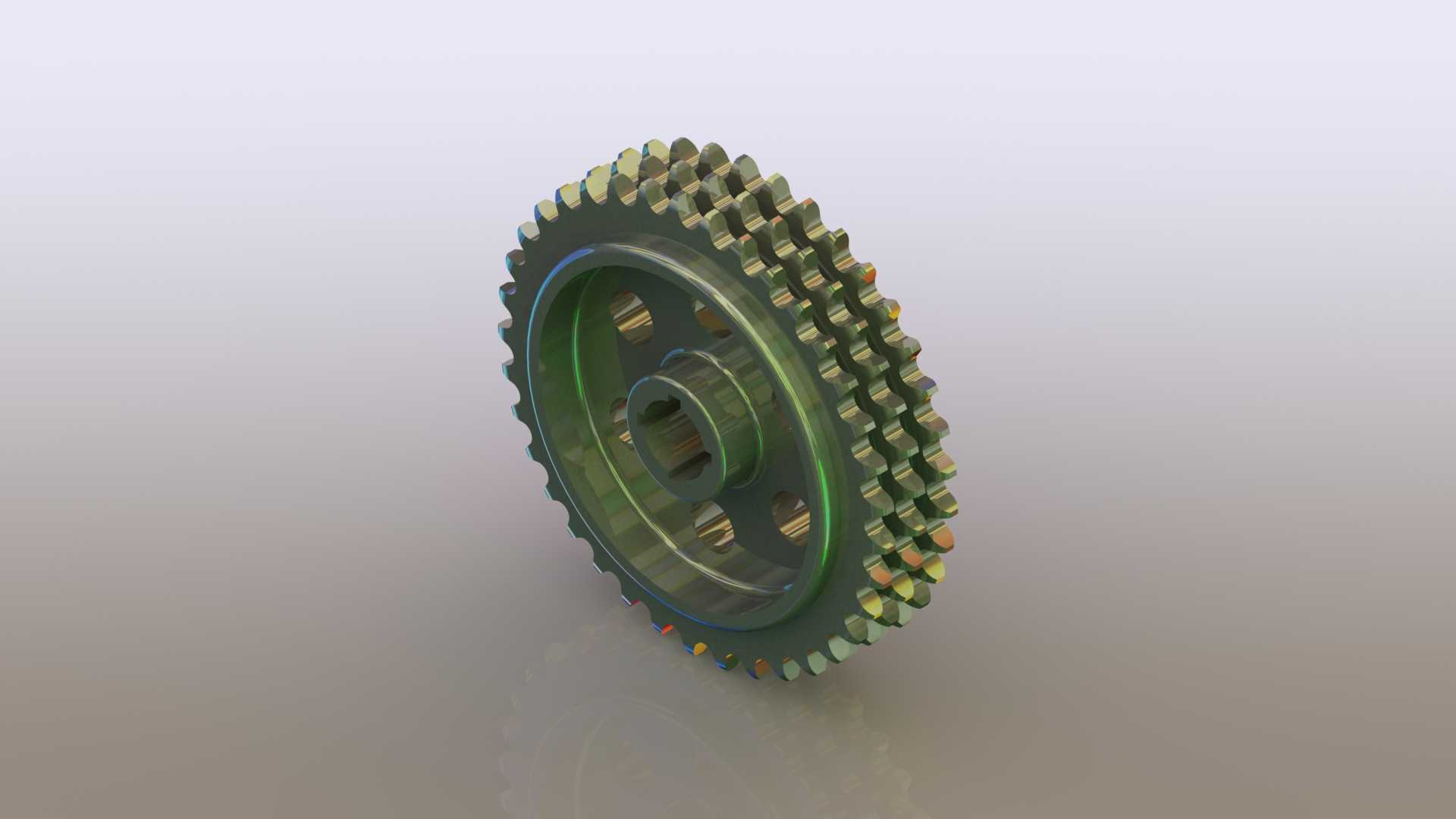

　　齿形部分的设计完全匹配对应规格的链条节距，齿廓曲线经过修形处理，链条啮入啮出时不会出现卡滞、跳齿的问题，齿面的受力分布更均匀，不会出现局部应力集中导致的断齿失效。轮体的台阶式结构设计，既给链条提供了轴向定位，也避免了轮体和周边安装机架出现运动干涉，安装时不需要额外加装轴套做轴向限位，简化了装配工序。

　　实际选型应用时，需要重点核对安装边界尺寸：首先要确认中心花键的参数和配套输出轴的花键规格完全匹配，包括齿数、模数、压力角，保证配合间隙在合理范围内，过松会导致传动冲击，过紧则会造成装配困难，运行时热胀容易出现抱死问题。其次要确认链轮的分度圆直径、齿顶圆直径和安装腔的空间尺寸匹配，保证链条安装后有足够的张紧调节余量，同时轮体旋转时不会和周边的护罩、机架结构发生刮蹭。另外轮体的总厚度、轮毂的伸出长度也要和轴端的固定结构匹配，保证轴端挡圈或者锁紧螺母能可靠压紧轮体，不会出现轴向窜动。

　　在工况适配方面，这类链轮适合环境温度在-20℃到120℃之间的传动场景，如果是在腐蚀环境下使用，需要额外做表面防腐处理，常规工况下45号钢调质处理即可满足强度要求，重载场景则可以选用合金钢材质做齿面淬火，提升齿面的耐磨性能。日常维护时只需要定期检查齿面磨损情况、链条张紧度，定期加注润滑脂就能保证长期稳定运行，相比齿轮传动，它的安装中心距容错率更高，两轴的平行度要求略低于齿轮传动，适合长中心距的动力传递场景，在自动化输送线、食品加工设备、农业收割机械、小型工程机械的传动系统中都有大量应用。

　　设计建模过程中，齿形的参数化生成是核心环节，需要先根据选定的链条规格确定节距、滚子直径、齿数等核心参数，通过方程式驱动齿廓曲线生成，保证每个齿的齿形精度一致，后续做工程图时也能直接导出准确的加工尺寸，减少后续加工的尺寸偏差。辐板上的减重孔采用圆周阵列的方式生成，保证孔位的位置度误差控制在合理范围内，避免动平衡超标导致运行振动。中心花键的建模需要严格遵循花键标准，保证齿的尺寸公差和配合精度满足安装要求，建模完成后可以做模拟装配检查，确认和配套轴、链条的配合没有干涉，再投入生产加工。
