快拆式锁紧扳手结构设计

　　这款手动锁紧扳手主要面向工装夹具快换、小型设备模组拆装、生产线工位辅具调整等场景设计，区别于常规开口或梅花扳手的固定扭矩传递逻辑，其头部采用了可浮动的卡接式结构，能在不反复转动扳手的情况下完成轴向锁紧与释放动作，在狭窄操作空间内的作业效率远高于传统扳手。从实际使用场景来看，这类扳手常配套在快换工装、模具抽芯机构、小型设备定位销锁紧单元上，操作时无需大角度转动手腕，仅需将头部卡入对应卡槽后扳动小角度即可完成锁紧，尤其适合自动化产线旁的人工辅助操作工位，能减少操作人员的动作幅度，降低狭小空间内的操作磕碰风险。

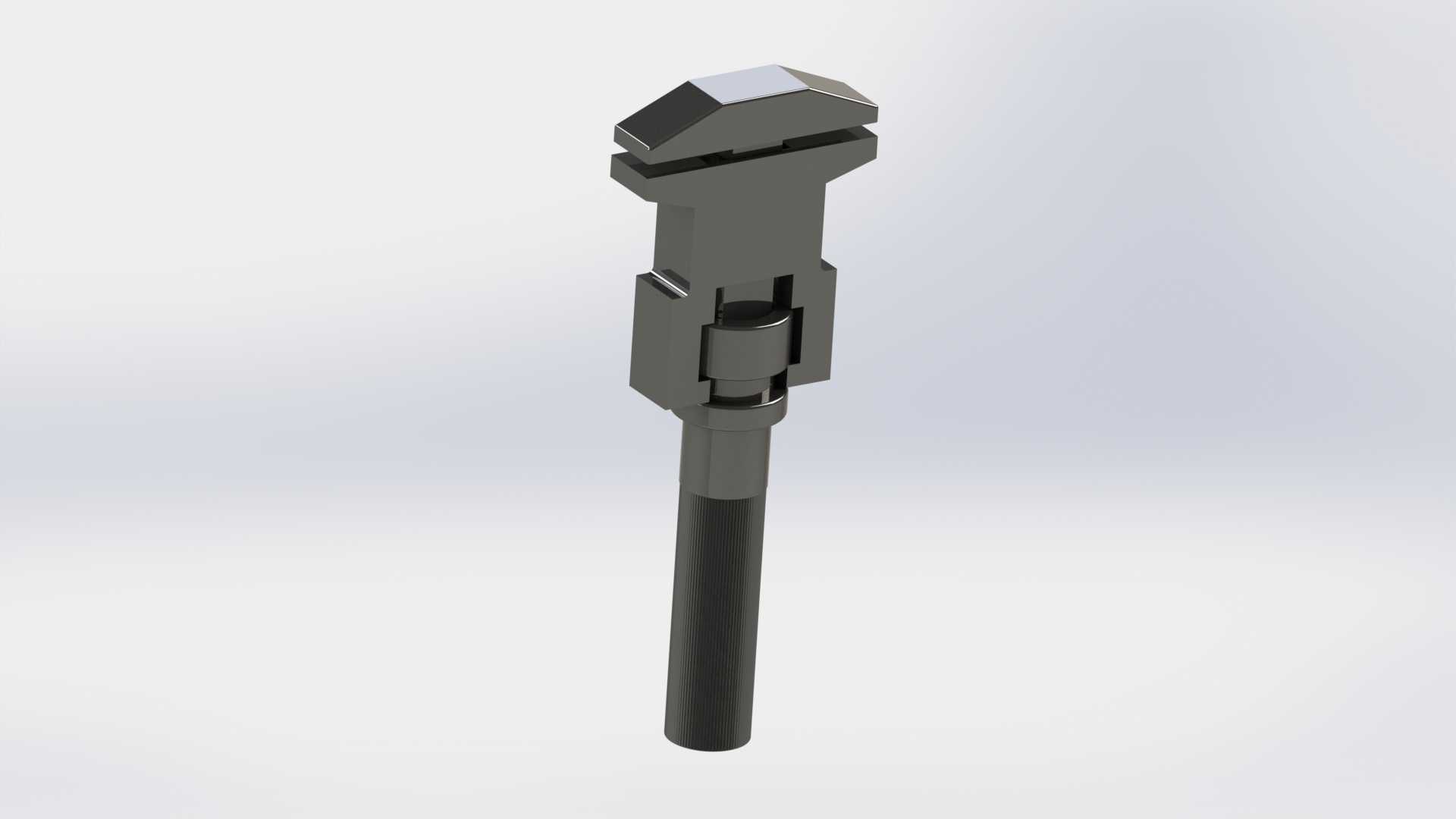

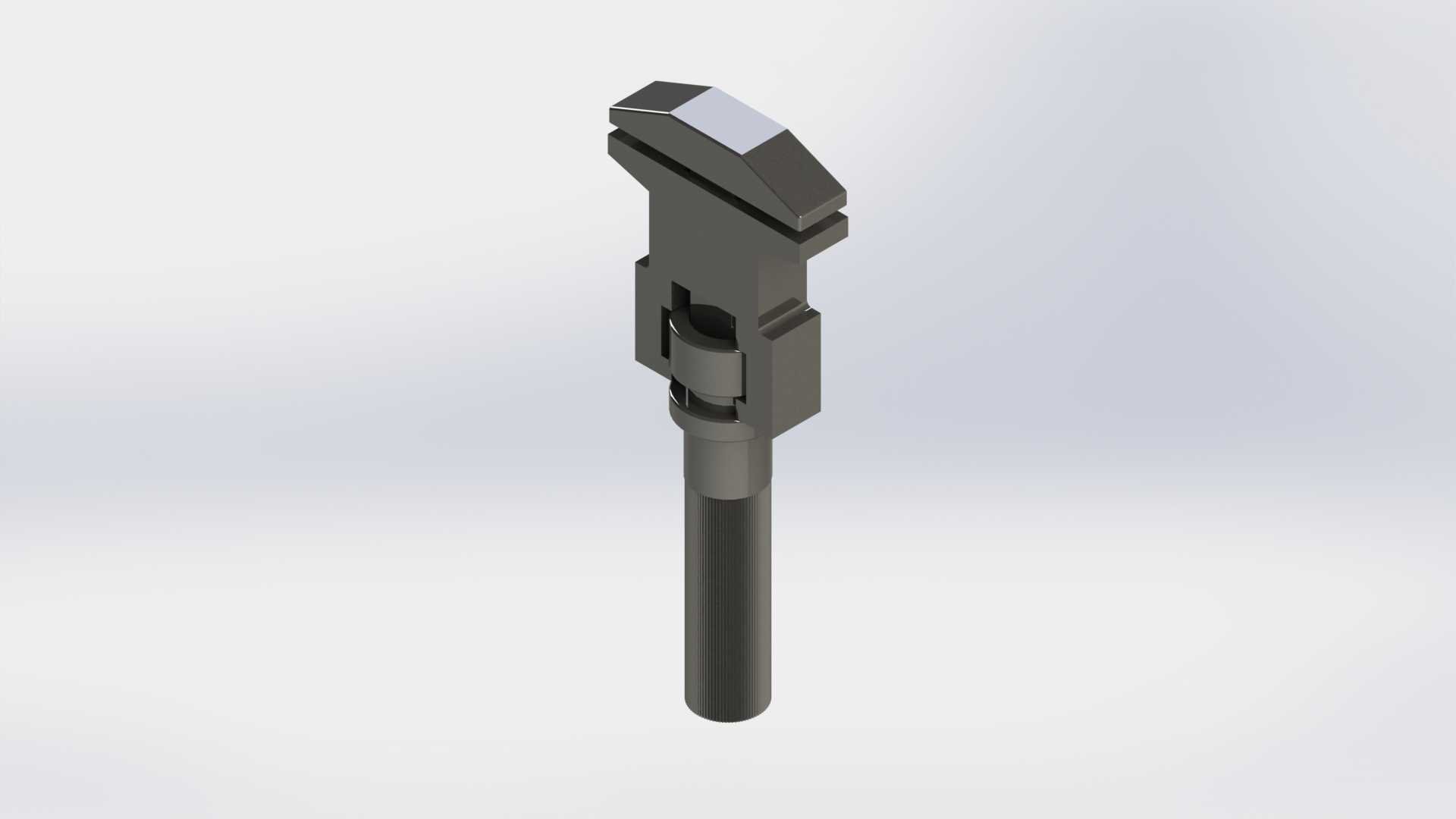

　　从功能特性上看，该扳手的头部卡爪采用了分体式浮动设计，卡爪与杆身之间通过铰接销轴连接，预留了0.2-0.3mm的活动间隙，能适配卡槽位置存在小幅加工误差的配套部件，避免因加工公差导致卡接卡顿。杆身分为两段式结构，上段为与卡爪连接的传动段，采用调质处理的合金钢材质，保证扭矩传递时的结构强度，下段为握持段，做了滚花防滑处理，表面粗糙度控制在Ra1.6-3.2之间，既保证握持时的摩擦力，又不会因纹理过深积存油污。头部的卡接面做了15度的导向倒角，卡入配套卡槽时能自动导正，不需要操作人员反复对位，在视线受阻的设备内部操作时，这个倒角设计能大幅降低对位难度。

　　设计思路上，这款扳手没有沿用传统扳手的整体式结构，而是将扭矩传递路径做了拆分：头部卡爪负责承受锁紧时的剪切力，铰接销轴负责传递扳动扭矩，杆身负责提供操作力臂，各部件的受力边界清晰，可根据不同的锁紧扭矩需求单独更换对应强度的部件，不需要整体报废。比如在需要更大锁紧力的场景下，仅需更换直径更大的铰接销轴与更高强度的卡爪，杆身可通用，能降低备件库存成本。同时，卡爪与杆身的连接位置做了防脱限位结构，铰接销轴两端采用铆压固定，避免长期使用后销轴脱出导致部件散落，适配工业场景下高频次、粗放使用的需求。

　　外形尺寸与安装边界方面，该扳手总长度控制在160mm左右，头部最大宽度28mm，厚度12mm，杆身握持段直径12mm，整体尺寸适配M6-M10规格的快拆锁紧卡槽，操作时所需的转动空间仅需30度左右，远小于传统扳手需要的60度以上转动空间，能在间距35mm以上的相邻部件之间完成操作，不会与周边结构发生干涉。头部卡爪的伸出长度为18mm，能深入深度20mm以内的沉孔式卡槽完成锁紧，卡爪的卡接面宽度为8mm，与配套卡槽的接触面积达到64平方毫米，锁紧时接触面的压应力控制在材料许用应力范围内，长期使用不会出现卡爪压溃变形的问题。杆身尾部做了R3的圆角处理，避免操作时尾部锐角划伤操作人员手掌，同时尾部可配套挂绳孔，方便在高空作业场景下系挂防坠绳，防止工具掉落砸伤设备或人员。

　　从结构可靠性角度看，该扳手的所有活动铰接位置都预留了润滑脂存储槽，日常维护时仅需在铰接位置滴入少量润滑脂，即可保证长期使用无卡顿，铰接位置的配合间隙经过反复验证，既不会因间隙过大导致锁紧时晃动量超标，也不会因间隙过小在热胀冷缩或进入少量粉尘后出现卡滞。整体结构没有采用弹性部件，避免了弹簧疲劳失效导致的功能故障，全金属结构能在-20℃到80℃的工作环境下稳定使用，适配大部分工业生产场景的环境温度要求，不会因低温导致材料脆断，也不会因高温导致握持段材质软化。
