农用悬挂式双喷臂喷雾施药设备结构

　　这套悬挂式双喷臂喷雾设备，主要适配丘陵、平原区域的旱地作物植保作业场景，可挂载在常规农用拖拉机后部三点悬挂位，完成小麦、玉米、棉花等大田作物的叶面喷施、病虫害防治作业，也可调整喷臂角度后用于果园行间的定向施药，部分场景下更换喷头组件后，还可完成叶面肥喷施、场地消杀等作业需求。

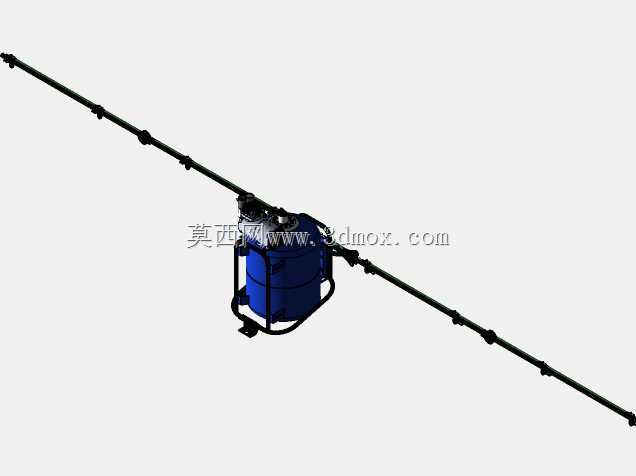

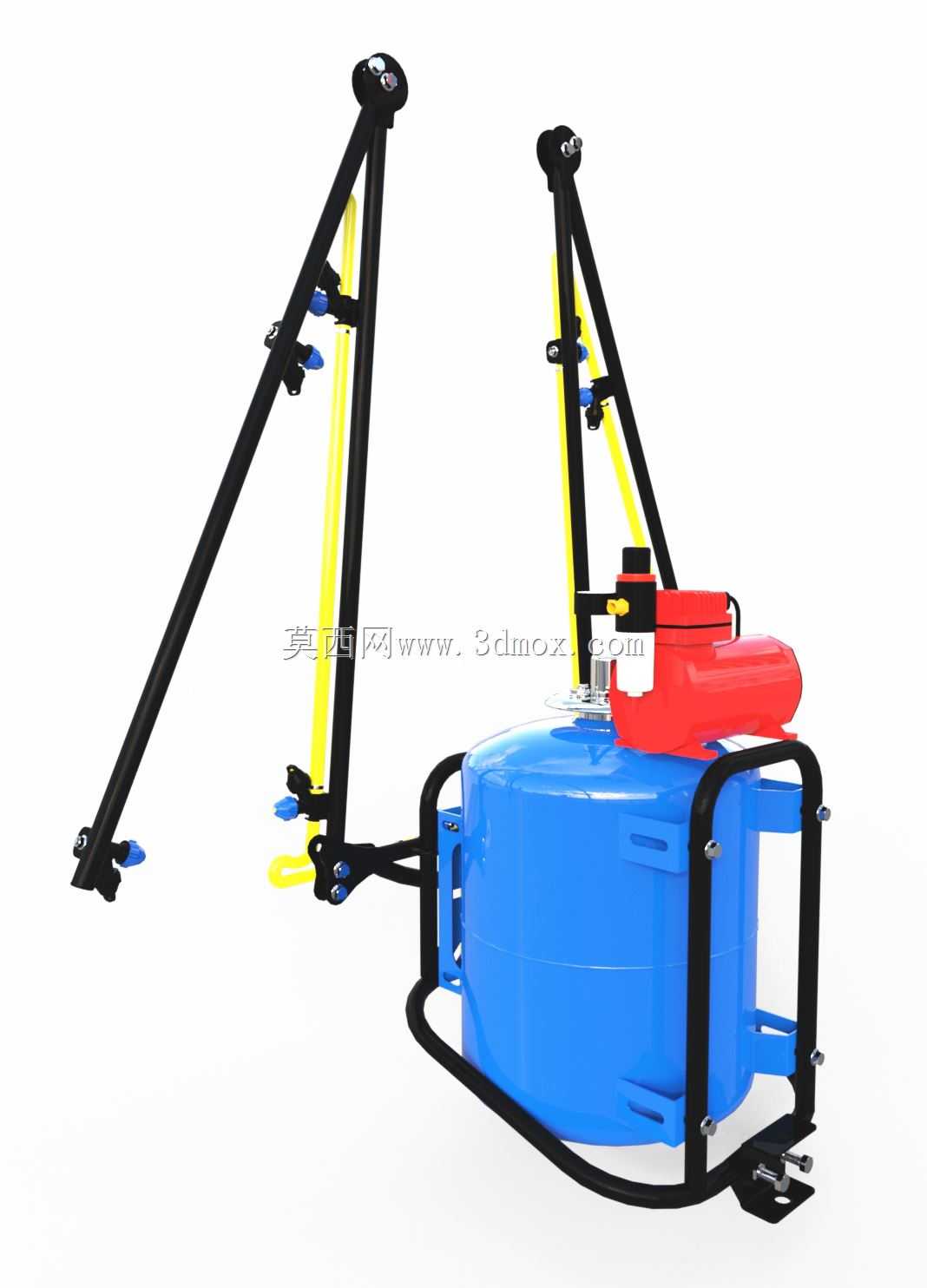

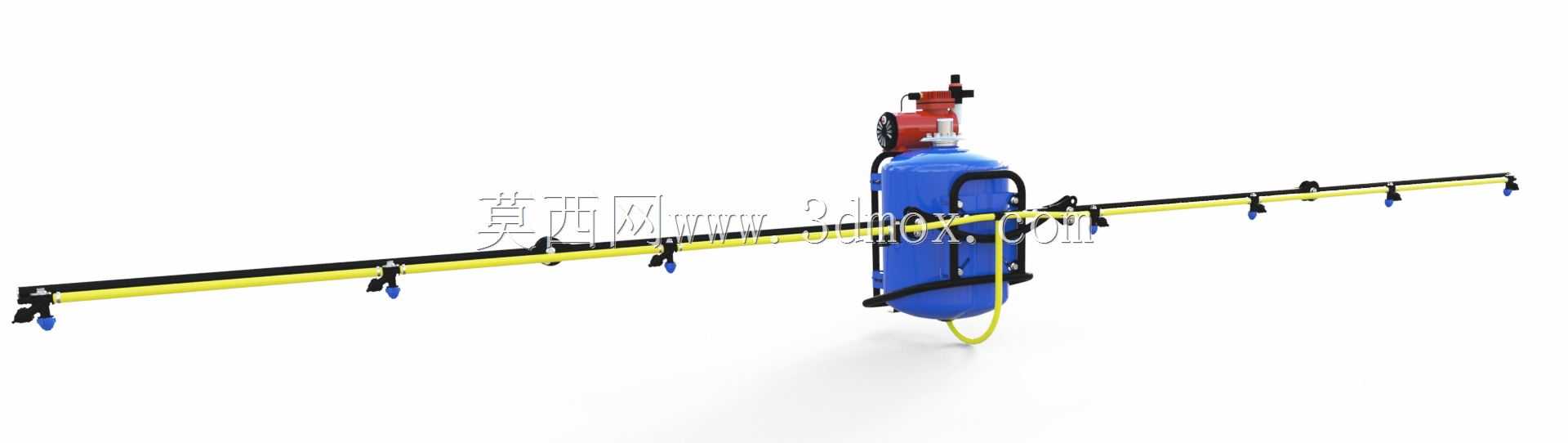

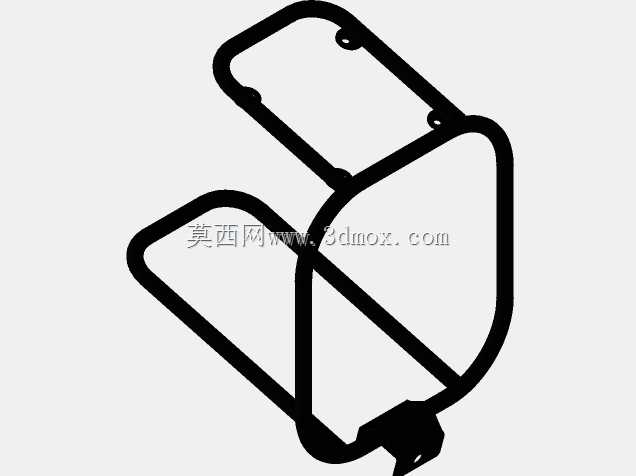

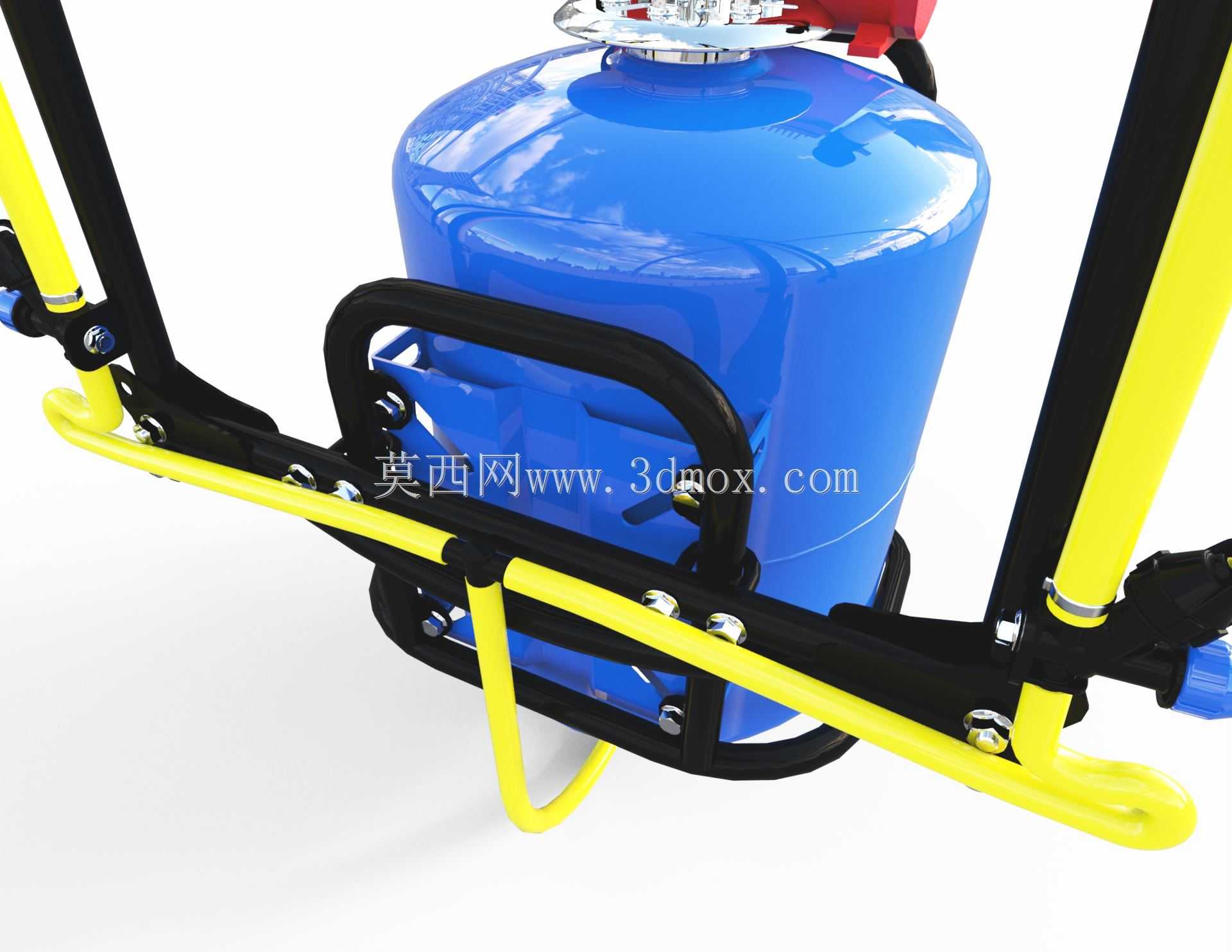

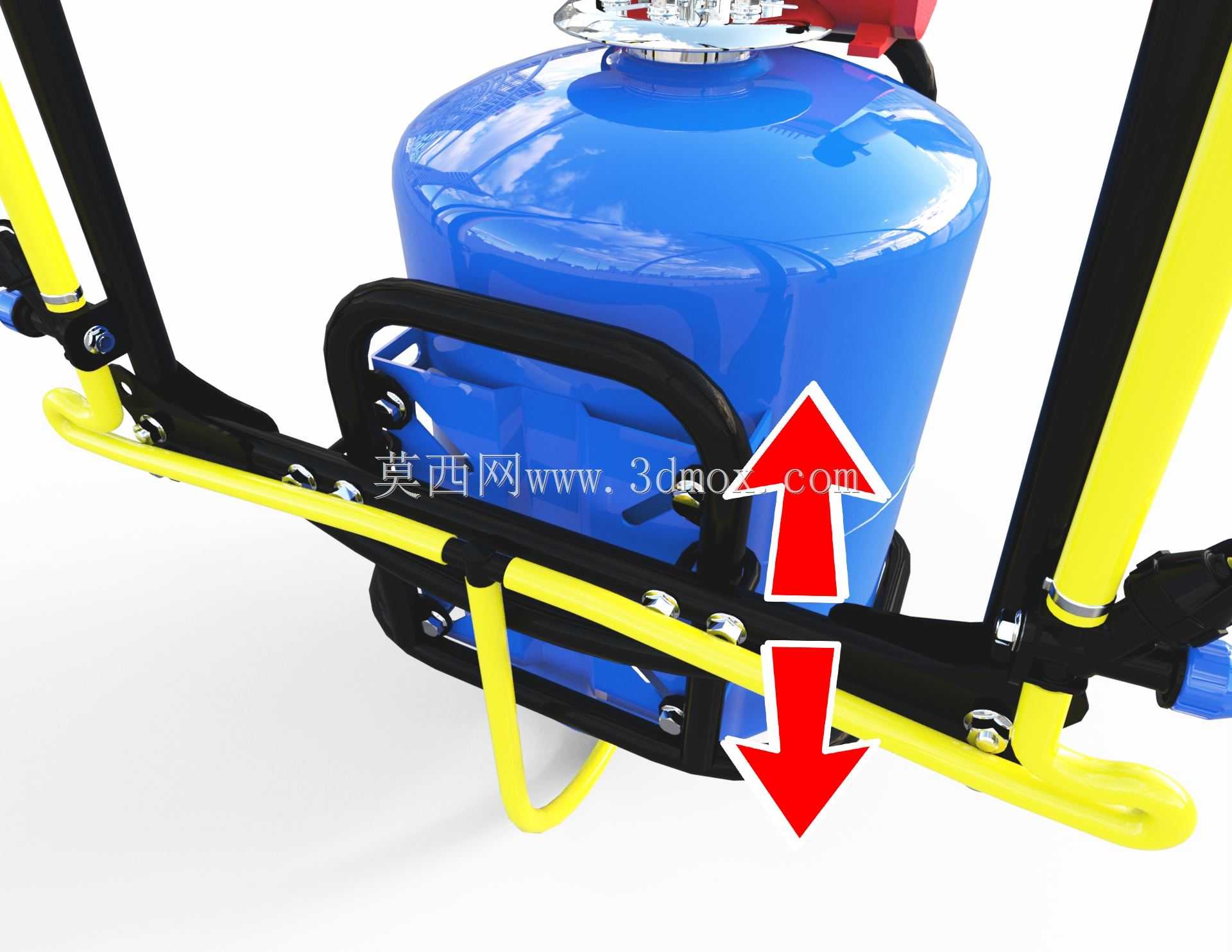

　　从结构设计逻辑来看，整套设备采用模块化布局，核心储液单元为滚塑成型的蓝色大容量药箱，箱体外部设置黑色方管焊接的防护框架，框架预留了与拖拉机悬挂机构连接的上下挂接点，挂接位的孔位尺寸匹配国内主流50-100马力段拖拉机的三点悬挂接口，安装时无需额外改装挂接结构，对位后插入固定销即可完成挂载，整体挂载后的横向宽度在收纳状态下不超过1.2米，满足乡村道路、田埂的通行宽度要求。药箱顶部集成了红色的小型动力单元，包含隔膜泵、调压阀与发动机安装位，动力输入可选择拖拉机后输出轴传动，也可搭载独立的小型汽油机驱动，泵体输出管路通过快插接头分别连接两侧的喷臂供液管，管路沿喷臂管内侧排布，避免作业过程中被作物枝条剐蹭破损。

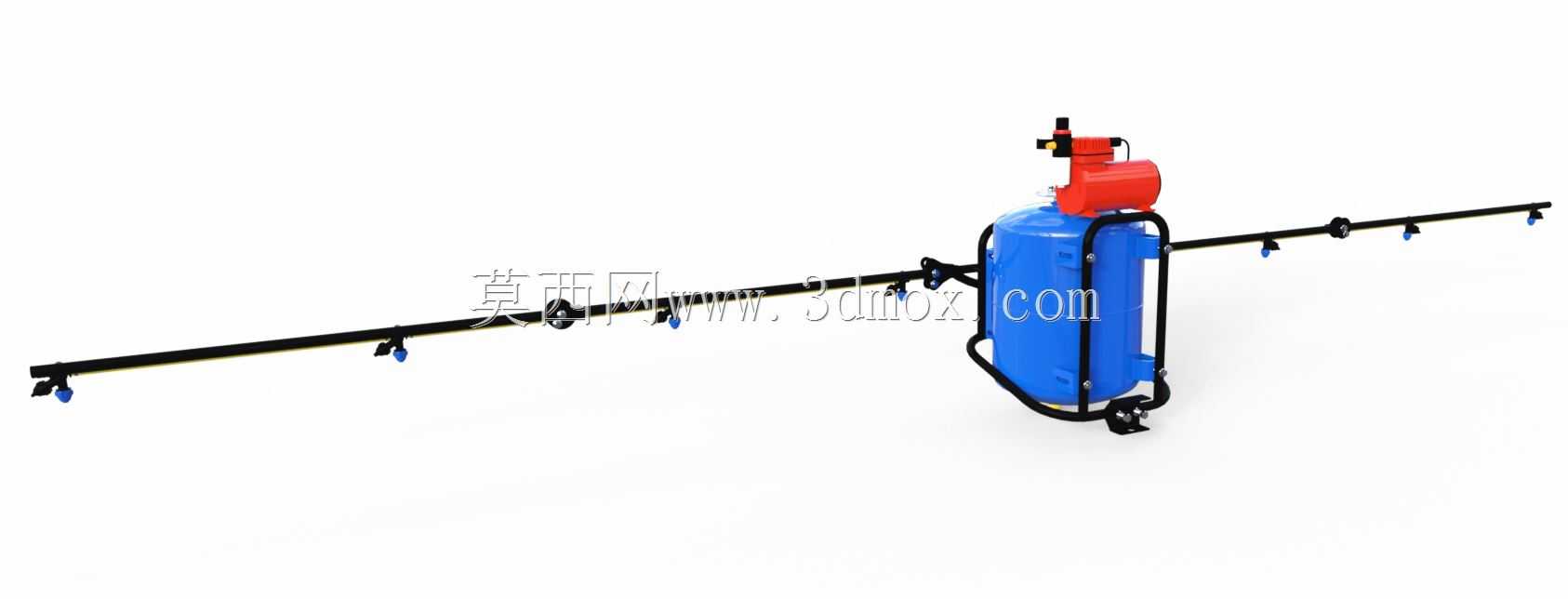

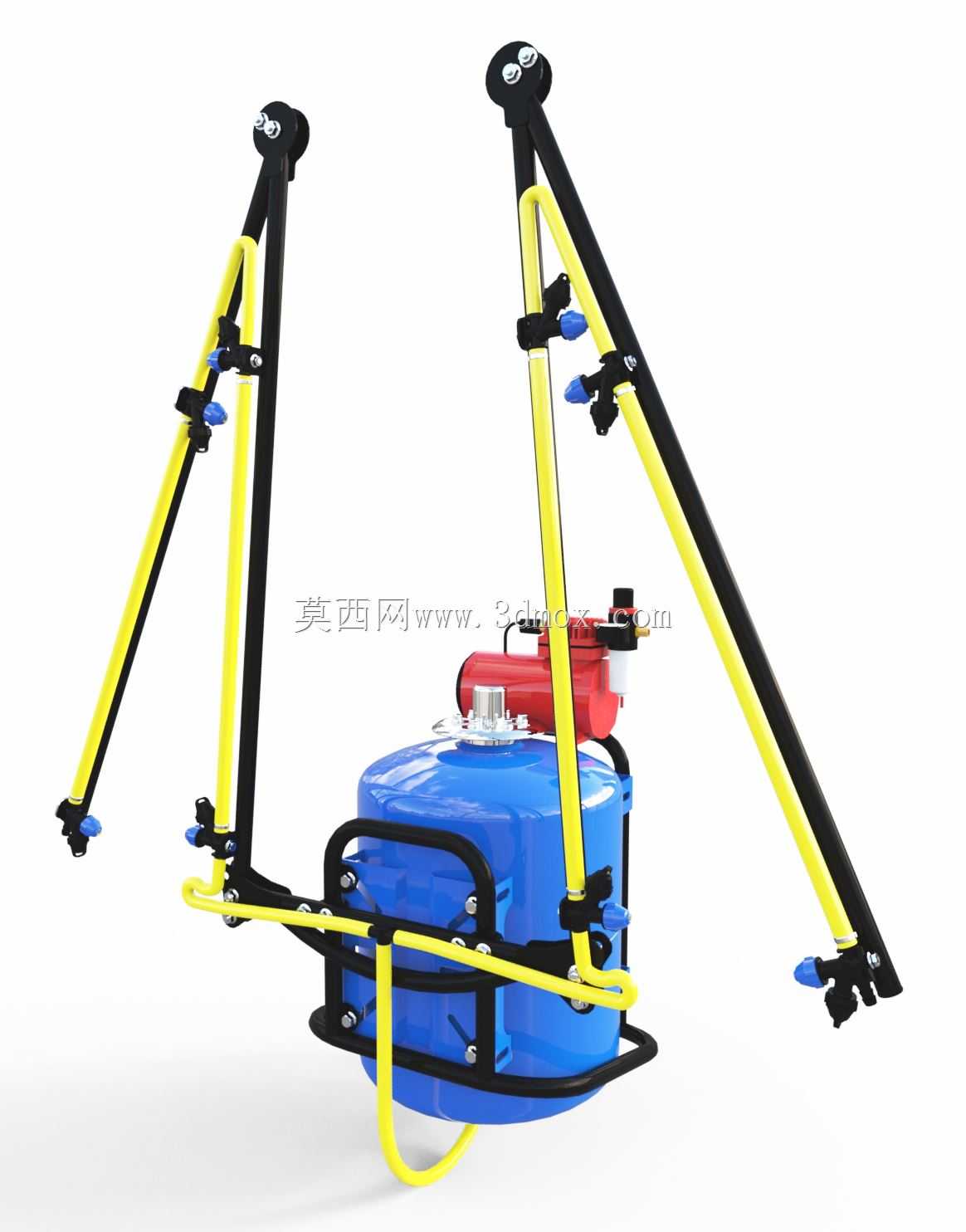

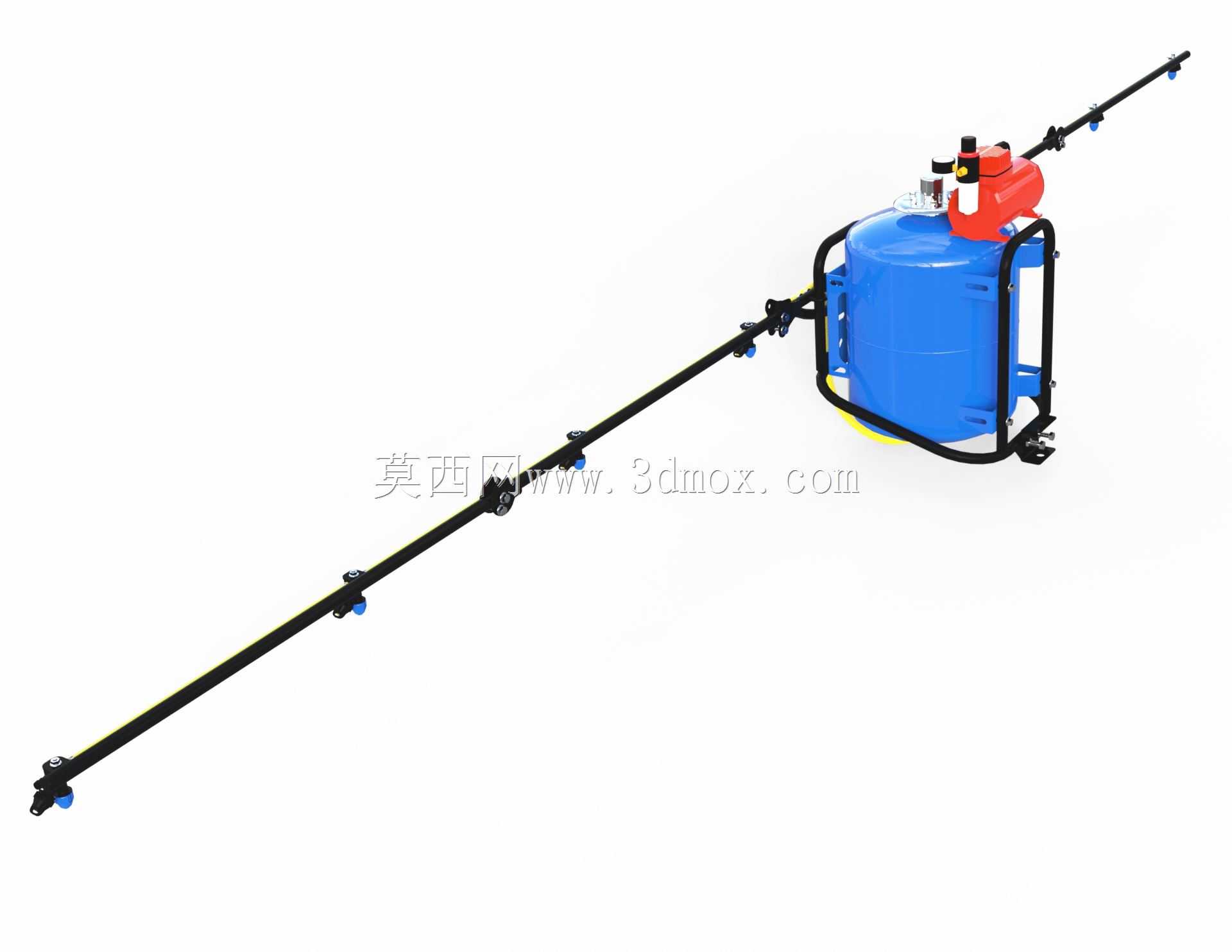

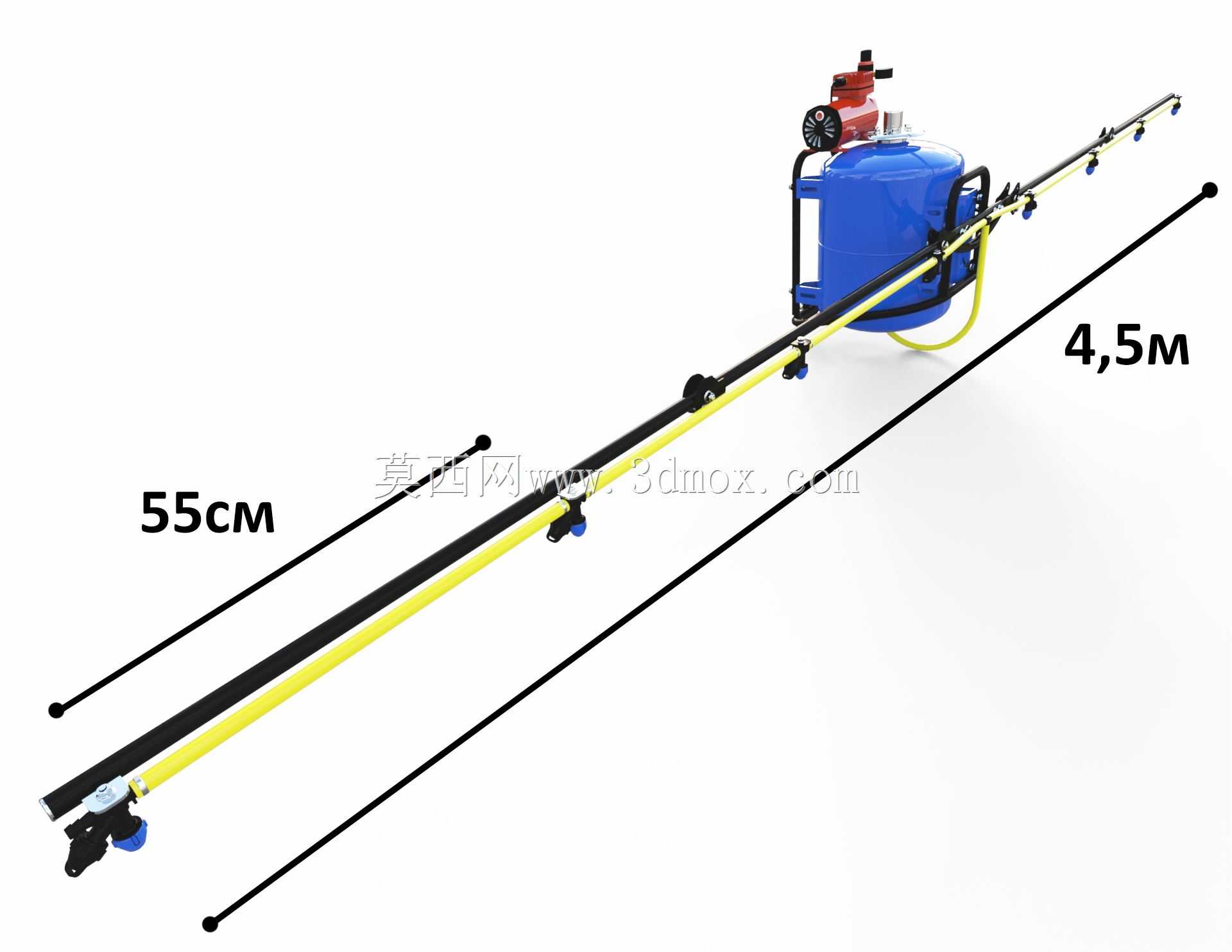

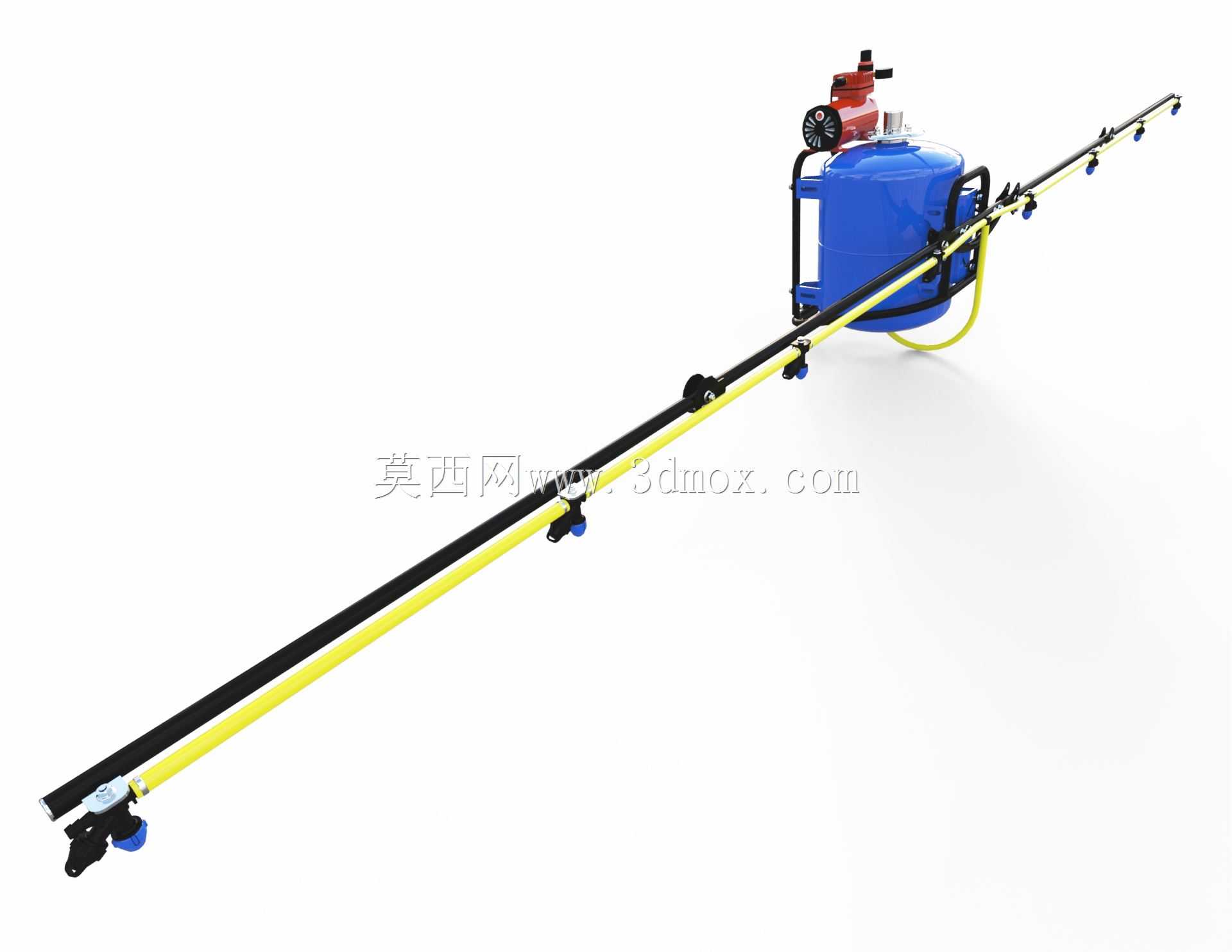

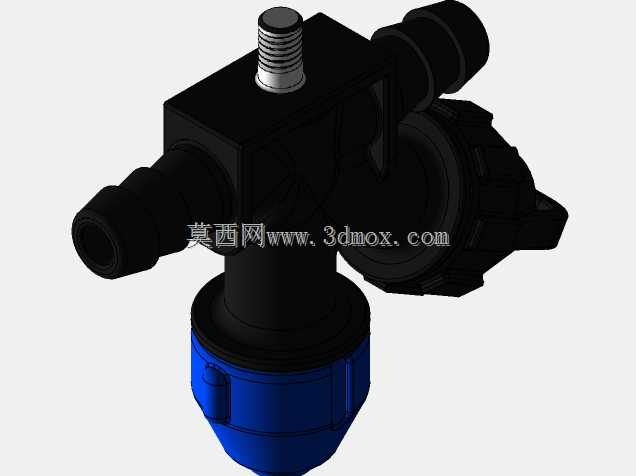

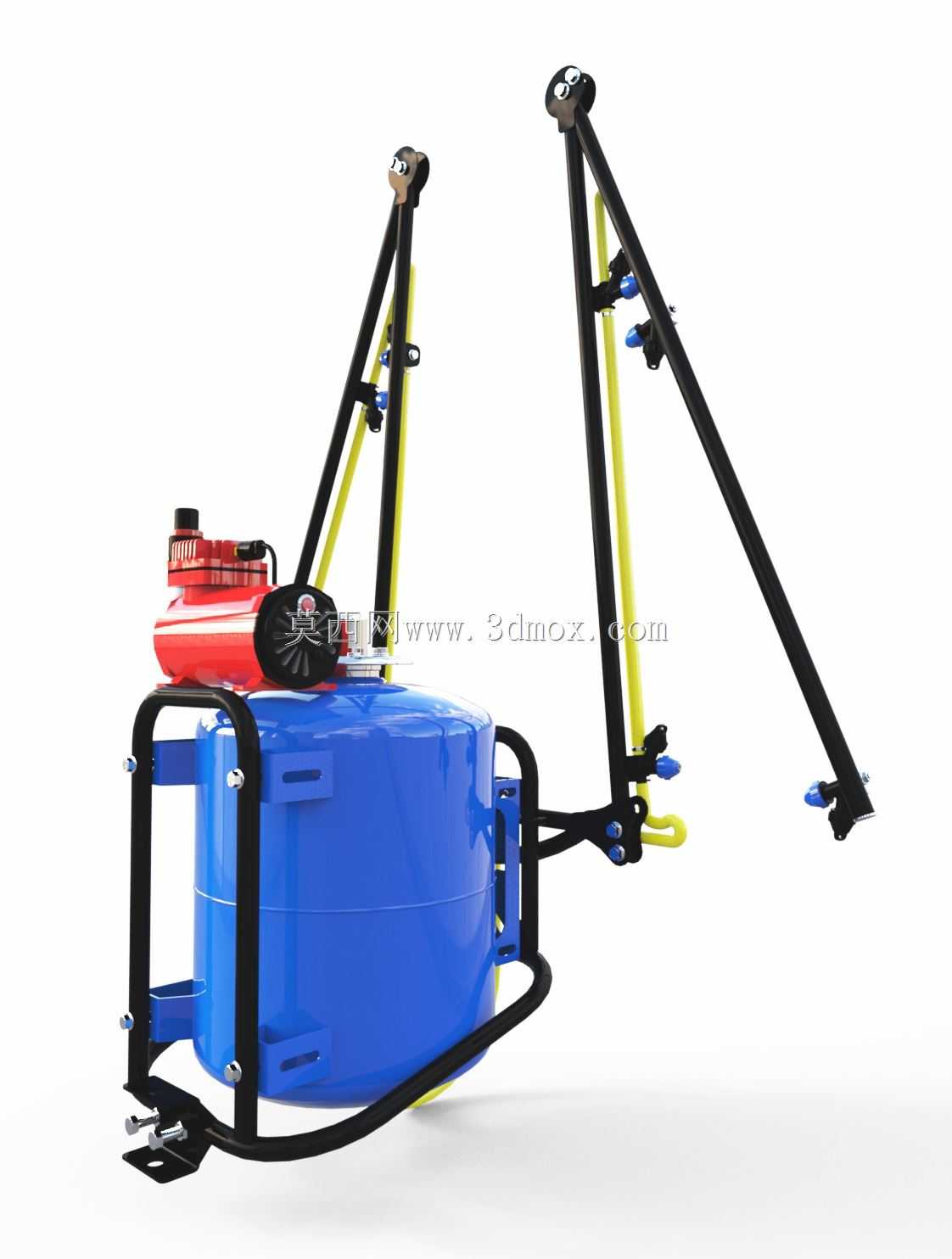

　　两侧的喷臂采用平行四连杆折叠结构，主臂为高强度黑色方管材质，辅以黄色的加强拉杆做斜向支撑，作业状态下可向两侧展开至总喷幅6-8米，展开后喷臂高度可通过拉杆上的调节孔位上下调整，适配不同生长周期的作物高度，最低可调整至距地面30厘米，最高可抬升至距地面1.8米，满足从苗期低杆作物到高杆作物生长后期的喷施高度需求；非作业状态下喷臂可向内折叠收拢，收拢后整体横向尺寸与药箱宽度基本一致，不会超宽影响道路通行。每个喷臂上间隔设置了多个喷头安装位，喷头采用快拆式结构，可根据作业需求更换不同雾化角度、流量的喷头，常规作业时选用扇形喷头实现均匀雾滴覆盖，针对果园高郁闭度场景可更换为涡流喷头增强雾滴穿透力，每个喷头位置都设置了独立的防滴阀，停机时不会出现药液滴漏造成药害。

　　设备的安装边界设计充分考虑了农用作业的复杂工况，防护框架底部设置了支撑脚，在未挂载状态下可平稳放置在地面，无需额外支架支撑；喷臂的铰接位置都设置了尼龙耐磨衬套，减少田间作业频繁折叠带来的磨损，同时铰接位设置了扭簧复位结构，当喷臂在作业过程中碰到田埂、树干等障碍物时，可向后小幅避让后自动复位，避免喷臂结构被撞变形。药箱底部设置了大口径排污口，作业完成后可快速排空剩余药液，方便清洗药箱内部残留，避免不同药剂混合产生反应影响后续作业效果。供液管路的最低位置设置了放水阀，冬季低温环境下作业结束后可排空管路内残留液体，防止冻裂管路与泵体。

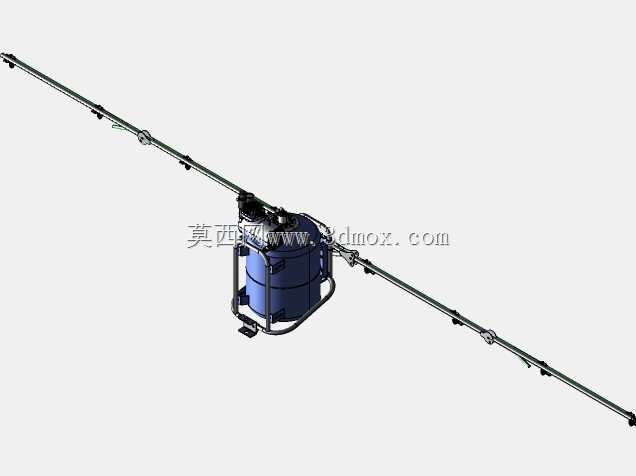

　　从结构建模的细节来看，整套模型完整还原了各个部件的装配关系，方管框架的焊缝位置、紧固件的安装位置、喷臂的折叠活动行程都做了精准还原，可直接用于植保设备的结构优化、挂载适配性校核，也可作为农用作业设备三维教学的演示模型，帮助设计人员理解悬挂式植保设备的布局逻辑与受力传递路径。在实际选型参考中，可根据配套拖拉机的马力大小调整药箱容积与喷臂展开长度，小马力段拖拉机可搭配300升药箱与6米喷幅，大马力段可搭配500升药箱与8米喷幅，不同配置下的挂接接口保持通用，降低生产制造的零部件通用成本。
