三菱S-T12U搭配T20与SR-T9交流接触器结构

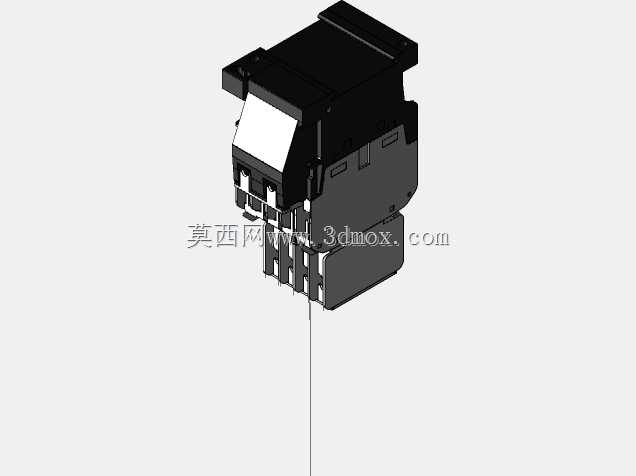

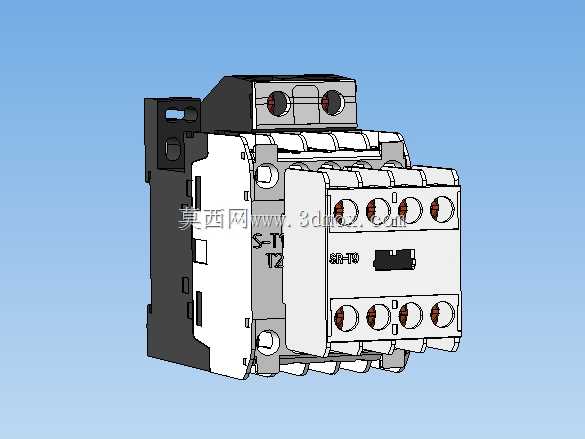

　　在低压配电与工业控制回路的设计选型中，这类带辅助触点模块的交流接触器是极为常见的执行元件，本次呈现的结构对应三菱S-T12U主触点单元搭配T20辅助触点、SR-T9浪涌抑制模块的组合形态，建模时完整还原了各模块拼接后的实际装配关系，可直接用于电气柜三维布局的干涉校验、操作机构运动模拟场景。从实际应用场景来看，这类额定工作电流等级的接触器，主要用于小功率三相异步电机的直接启停控制、照明回路的分合投切、电容柜的支路投切，也可在自动化生产线的小型执行元件控制回路中作为动力通断节点，常见于机床控制回路、小型输送线配电、楼宇动力配电的末端控制环节，相比大电流等级的接触器，它的体积更紧凑，适配安装空间有限的小型电控箱布局。从功能特性上看，

　　主触点单元采用四极接线布局，上下两排主接线端子均预留了足够的导线压接空间，端子处的防护挡板结构可避免接线时误触相邻带电部位，侧面的导轨卡扣结构兼容标准35mmDIN导轨安装，无需额外打孔即可快速固定在电控箱安装轨上；顶部叠加的T20辅助触点模块可提供额外的常开、常闭信号触点，用于回路的状态反馈、联锁控制，无需额外占用导轨空间，直接插接在主单元顶部即可完成电气与机械连接，拼接后的定位精度可保证触点动作的同步性；侧面搭配的SR-T9浪涌抑制模块，主要用于吸收线圈分断时产生的反向感应电动势，避免回路中的PLC、传感器等弱电元件被浪涌电压击穿，模块直接卡接在主单元侧面，接线与主线圈端子并联即可，无需额外固定结构。设计思路上，

　　整个接触器的壳体采用卡扣拼接为主、少量螺丝紧固的结构，建模时完整还原了壳体的分模线、散热槽结构，主触点支持部分的绝缘隔弧结构也做了细节还原，每个接线端子的螺丝沉孔、压线板结构都按照实物尺寸建模，可用于模拟接线时的线束弯曲半径校验，避免实际装配时出现导线弯折过度、端子与柜门干涉的问题；操作机构的联动部分，还原了衔铁吸合时的触点行程，可用于模拟接触器动作时的机械运动，校验辅助触点与主触点的动作时序是否匹配。从外形尺寸与安装边界来看，该组合结构的宽度适配多回路并排安装的间距要求，相邻接触器安装时预留1mm间隙即可满足散热需求，深度方向上，接线端子突出安装面的尺寸、顶部辅助触点突出主单元的高度都做了精准还原，在做电控箱三维布局时，

　　可直接导入该模型校验柜门关闭时的间隙、线槽走线的空间是否充足，避免现场安装时出现元件碰撞、柜门无法闭合的问题；安装卡扣的位置、底部的定位凸台结构也完全匹配实物，可用于模拟导轨安装时的卡入过程，校验安装轨周边的结构是否会阻碍接触器的拆装操作。在实际工程应用中，这类组合式接触器的建模精度直接影响电控柜的设计效率，很多初学者建模时容易忽略辅助触点、浪涌模块叠加后的总高度，导致实际装配时顶部顶住线槽或者柜门，本次的结构完整还原了所有外接模块的装配形态，每个部件的装配公差都按照工业电器的实际配合间隙设置，既保证了模型装配的真实性，也不会出现过约束导致的运动模拟失败问题；壳体表面的标识区域、操作手柄的防滑纹理也做了对应还原，可用于生成产品装配指导书的示意图、操作培训的演示素材，不需要额外对模型做二次修整。
