250mm行程手动反向移动支撑平台机构

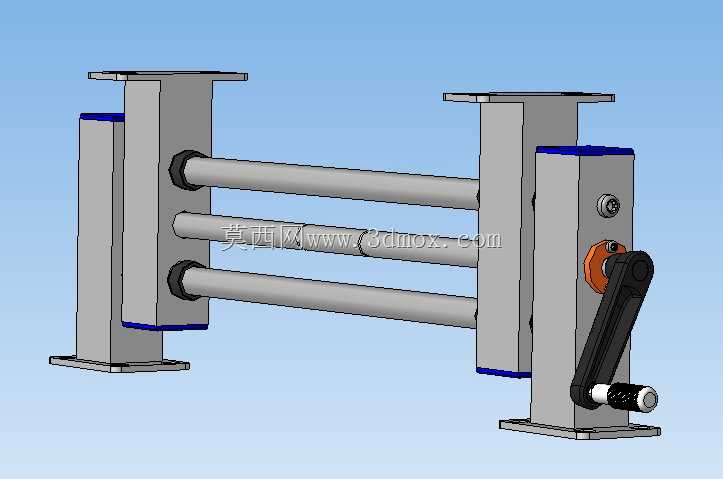

　　在非标工装、轻型物料承载、工位间距调节这类不需要动力驱动的作业场景里，手动反向同步移动的支撑结构一直是兼顾成本与可靠性的优选方案，这套行程250mm的手动反向移动支撑机构，就是针对双工位同步对中、间距对称调节的实际工况开发的纯机械结构。从实际落地的场景来看，这类结构常出现在小型装配线的工件承托工位、检测设备的可调支撑座、轻型物料的居中定位工装里，不需要接入气源电源，完全依靠手动操作就能实现两侧支撑立柱的同步反向移动，相比单侧调节的结构，能始终保持支撑中心与作业基准重合，避免调节后需要重新找正基准的额外工序。整套机构的核心传动逻辑采用正反牙丝杠传动结构，三根平行布置的光杆作为导向承载轴，

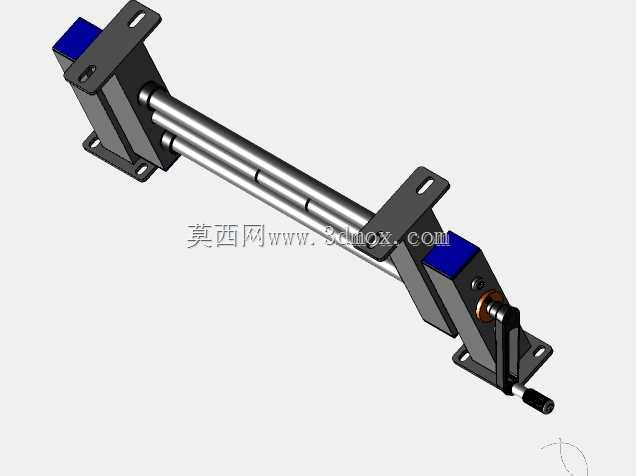

　　两端的支撑滑座分别与丝杠上旋向相反的两段螺纹配合，当手动摇动摇把带动丝杠转动时，两个滑座会沿着光杆轴线做同步的相向或者相背移动，单段有效行程为125mm，双侧总调节行程恰好达到250mm，能覆盖多数小型工件的支撑宽度调节需求。设计阶段首先考虑的是无动力场景下的操作顺畅度与承载刚性，导向部分没有采用成本更低的单光杆结构，而是选用三根平行光杆呈三角形排布的方案，上下两根光杆主要承担垂直方向的载荷，中间光杆辅助承担侧向倾覆力矩，避免滑座在承受偏载时出现卡滞、晃动的问题；丝杠部分选用梯形螺纹而非滚珠丝杠，一方面是梯形螺纹具备自锁特性，调节到目标位置后不需要额外增加锁止结构就能保持位置固定，不会因为承载的震动或者侧向力出现位置偏移，

　　另一方面梯形螺纹的加工成本更低，对日常使用的维护要求也更低，车间环境下的铁屑、粉尘不会轻易造成传动失效。从安装边界来看，整套机构的固定端为两侧的立式安装支座，支座底部与顶部都设计了带安装孔的法兰面，既可以底部落地安装在设备台架上，也可以顶部吊装固定在机架横梁上，适配不同的设备安装空间；摇把组件布置在其中一侧支座的外侧，操作时不会与支撑平台上的工件、作业工具产生干涉，摇把末端设计了防滑握柄，操作时的施力角度符合人体工学，单人单手就能完成全行程的调节操作，全程调节的阻力均匀，没有明显的卡顿死点。结构细节上，滑座与光杆的配合部位采用自润滑铜套，不需要定期加注润滑脂就能长期保持顺畅滑动，适合不方便做日常维护的封闭式设备内部安装；

　　丝杠两端的支撑部位采用深沟球轴承做径向支撑，同时在轴承外侧设置了防尘密封圈，避免车间内的粉尘、切削液进入轴承部位造成磨损；滑座的安装面预留了标准的螺纹孔阵列，可以直接固定不同规格的支撑垫块、夹具压板，不需要额外对滑座做二次加工就能适配不同的工件承托需求。在实际选型适配时，需要注意这套机构的承载上限与光杆的直径、滑座的配合长度直接相关，当前结构的参数适配垂直方向150kg以内的均布载荷，如果需要承载更重的工件，可以等比例放大光杆直径与丝杠规格，核心的反向同步传动逻辑不需要做改动；如果需要在调节到固定位置后增加额外的锁止能力，也可以在其中一个滑座上加装顶丝锁紧结构，顶紧在中间光杆上就能进一步提升位置固定的可靠性，应对有冲击载荷的作业场景。相比电动调节的双轴支撑平台，这套纯手动结构的故障率极低，没有电气元件的老化、线路故障问题，在一些不需要频繁调节、或者现场没有供电条件的作业场景下，实用性远高于电动方案，而且整体结构的零件全部为常规机械加工件，没有定制化的特殊零件，加工与装配的难度都很低，普通的机加工车间就能完成全套零件的加工制作，后期如果出现零件磨损，也能快速加工替换件，不需要采购专用的备件。
