燕尾榫式可旋转角度调节安装板

　　在光学实验平台搭建、精密检测工位工装排布、小型自动化模组的工位适配场景中，这类带燕尾榫安装结构的可旋转窦板是非常常用的调节类支撑构件，很多做非标设备结构设计的工程师在做工位微调结构选型时，都会优先考虑这类成熟的调节构件，不用从零开始设计整套调节锁紧结构，能大幅缩短设计周期，也能降低加工装配的出错概率。

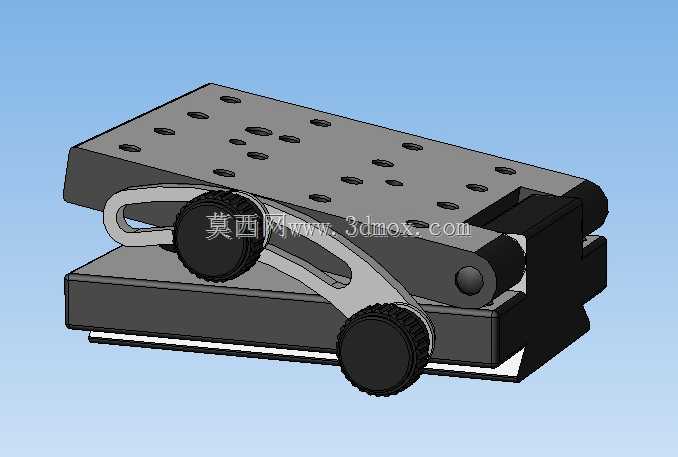

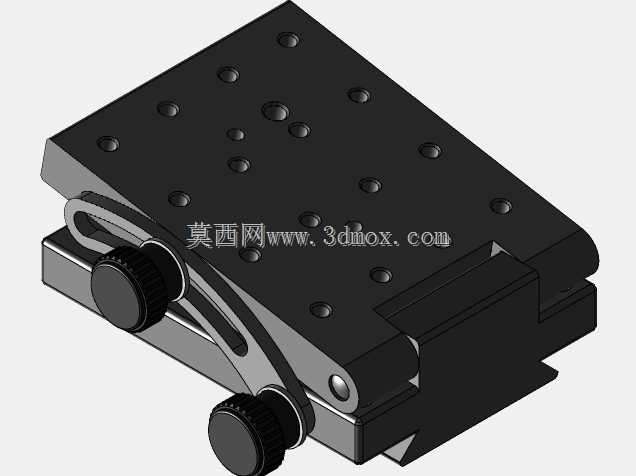

　　从实际功能来看，这款构件核心是实现安装面的俯仰角度连续调节，同时依托燕尾榫结构实现和配套燕尾导轨的快速滑接与位置锁定。上层安装板做了密集的标准安装孔阵列，孔位按照通用工装安装的孔距排布，既可以直接通过内六角螺丝固定小型检测传感器、气动夹爪、光学调整架这类小型功能部件，也可以通过过渡连接板搭载更重的负载，孔位的排布兼顾了不同安装尺寸的部件固定需求，不用额外打孔就能适配多数常规小型工业配件的安装孔距。调节机构采用双旋钮锁紧设计，侧面的大尺寸旋钮负责角度调节后的锁紧，操作时不需要额外工具，徒手就能完成锁紧操作，适合需要频繁调整工位角度的实验场景或者小批量多品种的生产工位，调整到位后旋钮的压紧力可以保证安装板在设备运行振动环境下不会出现角度偏移，锁紧后的重复定位精度可以满足多数常规工业场景的使用要求。

　　设计思路上，这款构件采用了成熟的剪叉式角度调节原理，通过两组对称布置的支撑连杆连接上下两层基板，转动调节旋钮时带动连杆机构动作，实现上层板的角度连续变化，调节行程覆盖了常用的0到15度俯仰调节范围，完全能满足多数工位的角度倾斜调整需求。燕尾榫结构做在下层基板的底部，采用标准燕尾槽的截面尺寸，能和市面上多数同规格的燕尾滑台直接适配，安装时只需要将燕尾部分滑入对应导轨，拧紧导轨侧的锁紧螺丝就能完成整个构件的固定，不需要做复杂的对位调整，拆装效率非常高。上下两层基板都采用了平整的磨削加工面，安装面的平面度控制在合理公差范围内，保证固定在上面的部件不会因为安装面不平出现装配应力，影响检测或者加工精度。

　　从安装边界来看，这款调节板的整体外形尺寸紧凑，不会占用过多的安装空间，底部燕尾结构的宽度和长度都符合通用燕尾滑台的配套尺寸，不需要对现有滑台做任何改造就能直接装配。上层安装板的有效安装面积足够搭载多数小型功能部件，边缘做了倒角处理，避免安装操作时划伤操作人员。调节旋钮的位置做了人机工程优化，安装在滑台上之后旋钮处于操作人员容易触碰的侧面位置，不需要探身到设备内部就能完成角度调节操作，日常使用的便利性很高。在实际装配中需要注意，燕尾配合面要定期涂抹少量润滑脂，避免长期滑动出现磨损导致配合间隙变大，影响调节的顺滑度和锁紧后的刚性；锁紧旋钮的拧紧力矩不需要过大，只要能保证角度固定不发生偏移即可，过大的拧紧力长期作用会导致连杆铰接处出现压痕，缩短构件的使用寿命。这类调节构件在3C产品检测工位、光学实验光路搭建、小型激光加工设备的工件姿态调整场景中都有非常广泛的应用，相比固定式的安装板，它可以在不拆卸工件的情况下快速调整倾斜角度，适配不同的加工检测需求，能大幅提升工位的柔性化程度，减少专用工装的制作数量，降低生产线的工装投入成本。
