HK-KT63W三菱伺服电机结构三维建模

　　在自动化产线的传动选型环节，伺服电机的三维建模精度直接影响后续机构装配的干涉校验结果，这款HK-KT63W规格的三菱伺服电机模型，完全按照实物的安装边界与接口尺寸还原，可直接导入各类设备的总装文件中做布局校验。从实际应用场景来看，这类小功率伺服电机常被用在3C电子装配设备的进给轴、小型包装机械的拉膜机构、非标检测设备的位移滑台驱动位，这类场景对电机的安装空间占用、输出轴同轴度、接线接口的避让空间都有严格要求，建模时特意保留了所有安装凸台的倒角细节、端盖固定螺丝的沉孔深度、尾部编码器侧的出线空间尺寸，避免设计人员在做结构布局时出现安装干涉。

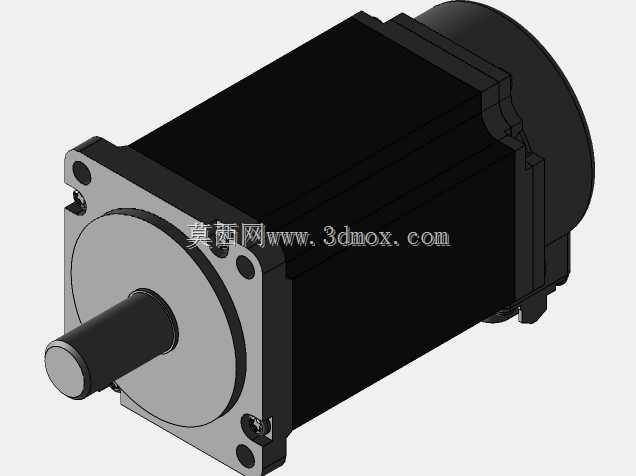

　　模型的主体结构分为前端输出法兰段、定子壳体段、后端编码器与接线段三个部分，前端法兰的安装孔位完全对应同功率段三菱伺服的标准安装尺寸，输出轴的轴径、键槽宽度与深度、轴伸长度都按照实物测绘尺寸还原，设计人员在搭配联轴器、同步轮等传动件时，可以直接在装配环境下做配合校验，不需要反复核对二维手册的尺寸参数。定子壳体部分的散热筋结构做了简化但保留了整体外形轮廓的最大外圆尺寸，在做设备护罩设计、电机安装座的抱箍尺寸匹配时，能直接获取准确的外形边界，不会出现护罩与电机壳体刮蹭的问题。

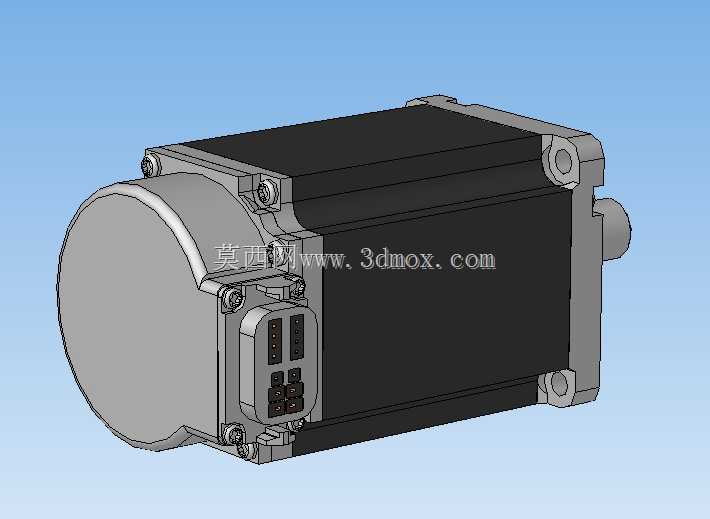

　　接线端的建模还原了动力线与编码器接口的位置、接口的凸起高度与接插件的插拔空间，在做设备走线布局时，可以提前预留线缆的弯曲半径，避免实际装配时出现线缆弯折过度或者接口被周边结构件挡住无法插拔的问题。后端的编码器保护盖部分，还原了固定螺丝的位置与端盖的凸起高度，对于需要在电机尾部加装外置制动器、或者安装位置靠近设备壁板的场景，能直接校验尾部的安全间隙，不需要额外打样验证。

　　从设计思路上来说，这款模型没有做过度的细节冗余，去掉了内部绕组、转子等不影响外部装配的结构，把建模重心全部放在与外部结构相关的安装尺寸、接口位置、外形边界上，既能保证装配校验的准确性，又能控制模型的文件大小，在大型总装文件中调用时不会出现卡顿。安装边界的处理上，特意标注了电机安装时的轴向最小预留空间、径向的散热预留间隙，设计人员在做紧凑化设备布局时，可以直接参考这些边界参数做空间规划，避免后期装配时出现工具无法伸入拧固定螺丝、散热空间不足导致电机过热的问题。

　　在实际的设备调试场景中，这款模型的重心位置也做了对应设置，在做设备的运动仿真时，可以准确模拟电机安装在滑台上的动平衡状态，对于高速往复运动的进给轴，能提前核算导轨的负载分布，优化滑台的结构刚性。输出轴的负载配合面做了准确的圆柱面还原，在做扭矩传递仿真时，可以直接给轴面施加对应额定扭矩，校验传动件的配合强度，不需要额外做面的修补处理。对于需要做设备外观渲染的场景，模型的分色完全按照实物的配色设置，前端法兰与后端盖的金属银灰色、定子壳体的磨砂黑色、接线接口的黑色塑料质感都做了对应材质区分，渲染时不需要重新拆分零件赋材质，能直接出用于方案汇报的渲染图。

　　很多设计人员在做非标设备选型时，往往只关注电机的功率与扭矩参数，忽略了安装接口的细节尺寸，比如固定螺丝的孔距偏差、接线口的方向错误、输出轴的轴伸长度不匹配，这些问题往往到装配阶段才会发现，导致需要重新加工安装座或者更换传动件，延误项目周期，这款精准还原的伺服电机模型，能在设计阶段就把这些潜在的干涉问题全部排查出来，减少后期的改图工作量。同时模型的坐标系设置在输出轴的轴心与法兰安装面的交点位置，导入装配环境时可以直接通过坐标系配合快速定位，不需要反复调整装配位置，提升总装设计的效率。
