带摆臂减速输出的小型舵机伺服电机

　　这套带摆臂输出结构的小型伺服电机，在桌面自动化、航模舵面控制、小型工装夹具动作端、教学实验平台以及智能小设备里都很常见。它不是单纯把转子动力直接甩出来的普通电机，而是把直流驱动、多级齿轮减速、位置反馈和输出摇臂整合在一个紧凑壳体内，最终给执行端提供可控角度的摆动输出。

　　从实际使用场景看，这类部件常被装在机器人关节、遥控车转向机构、自动投料挡板、小型分拣拨杆、3D打印平台联动锁止、阀门小角度切换以及模型飞机舵面控制位置。现场选型时，工程师最先关心的不是空载转速，而是输出轴能承受的扭矩、摆角范围、回差大小、安装孔位是否能直接贴合支架，以及摇臂在极限位置会不会和周边线束、钣金件发生干涉。

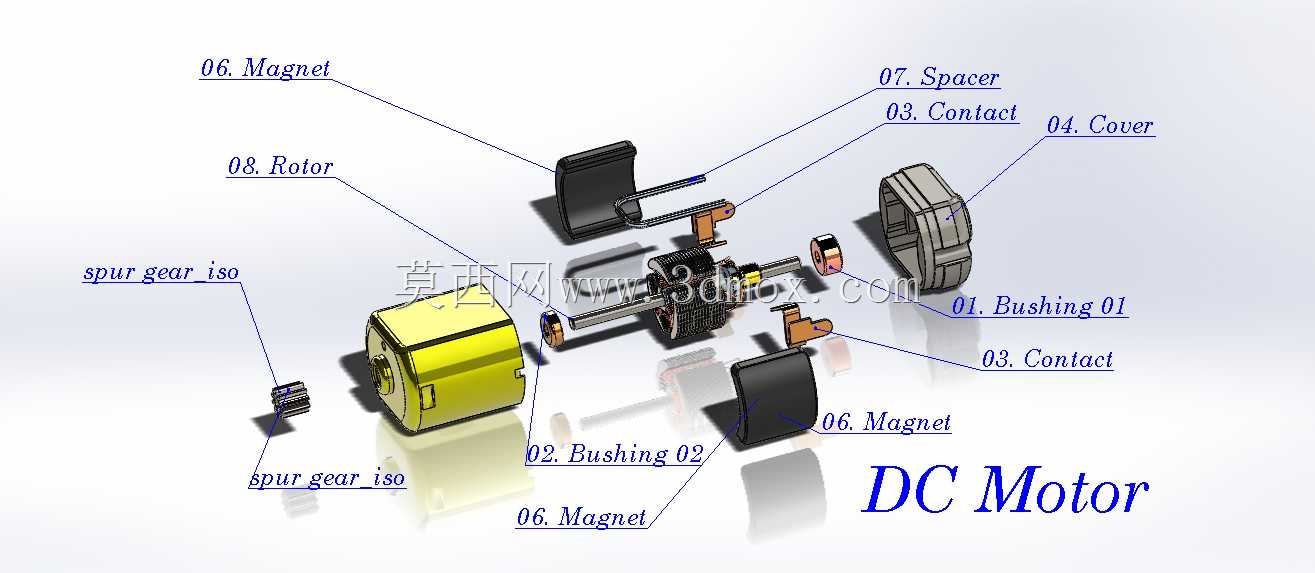

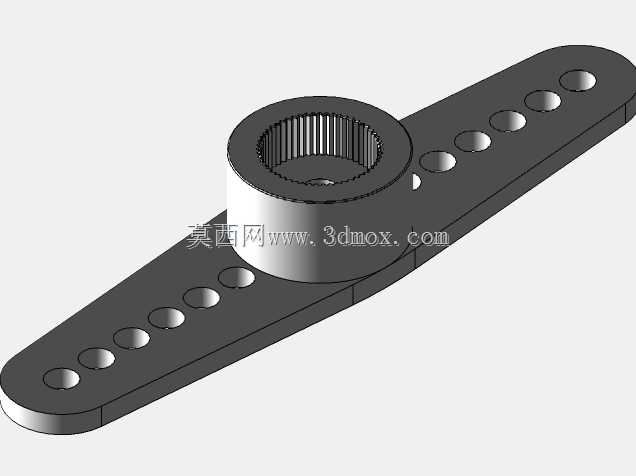

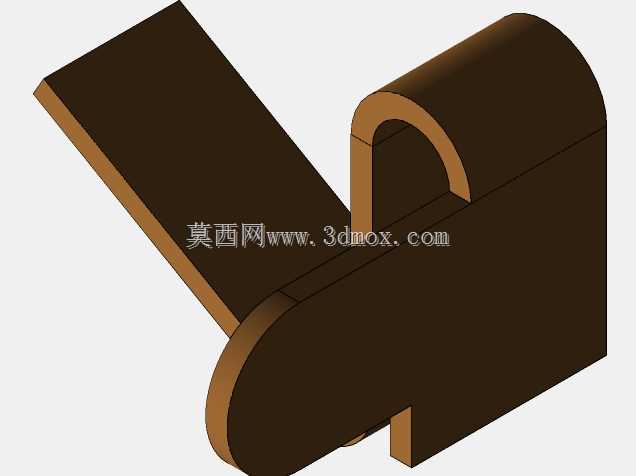

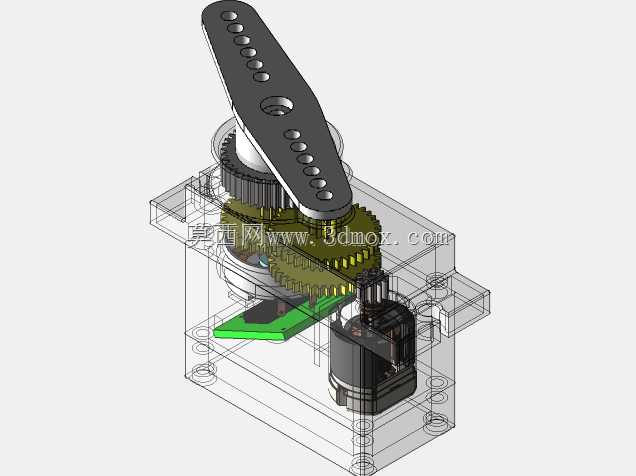

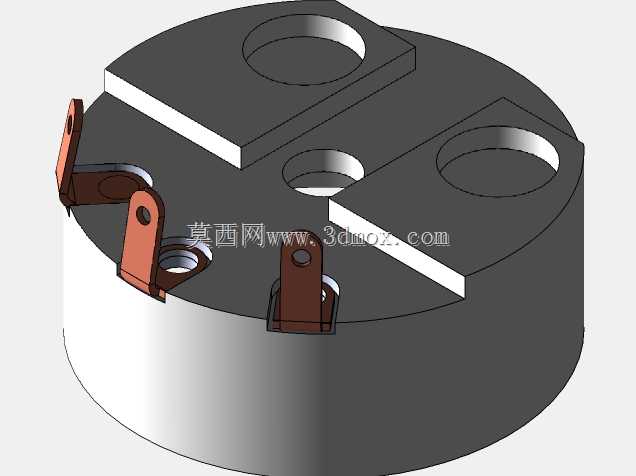

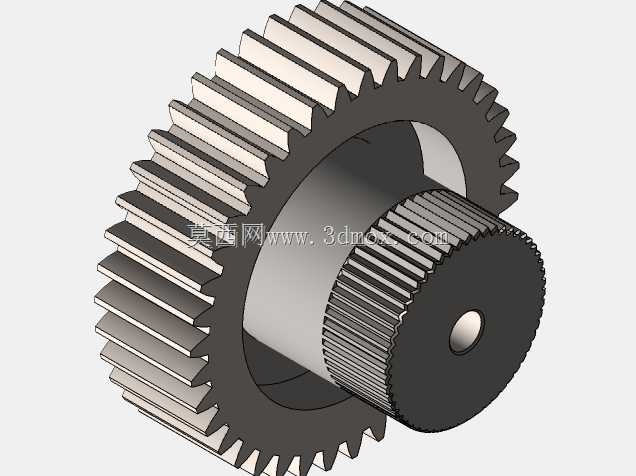

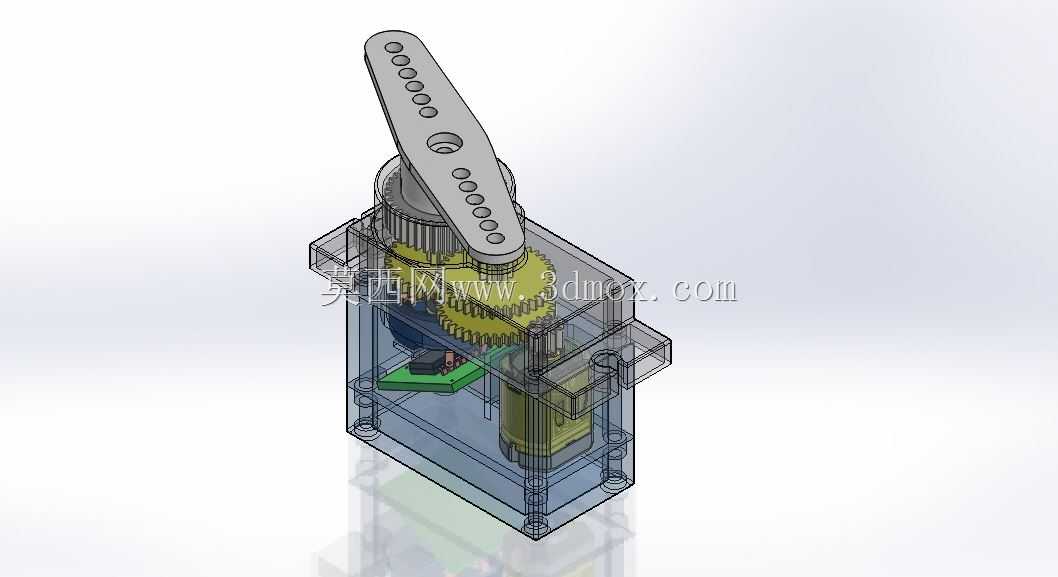

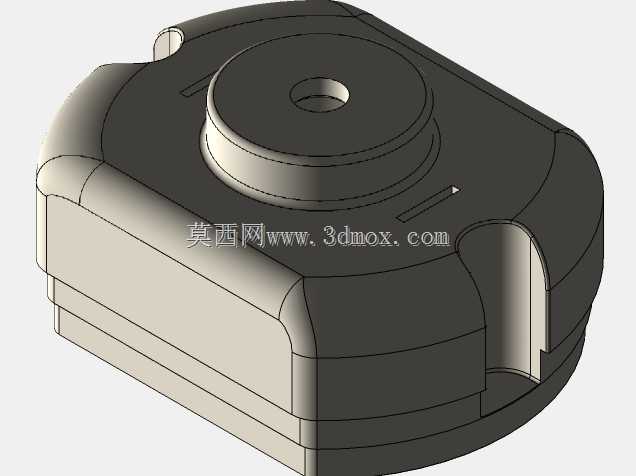

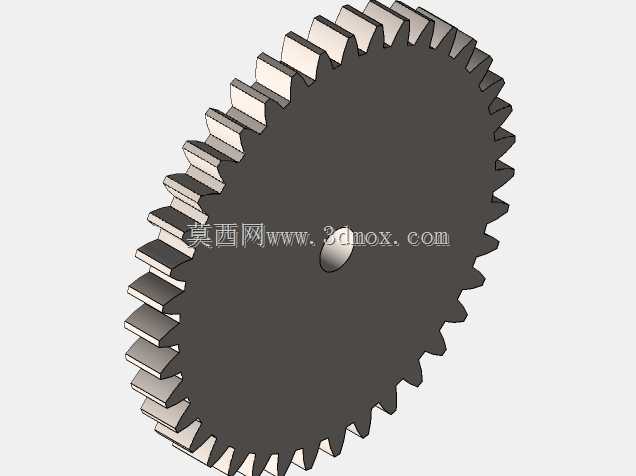

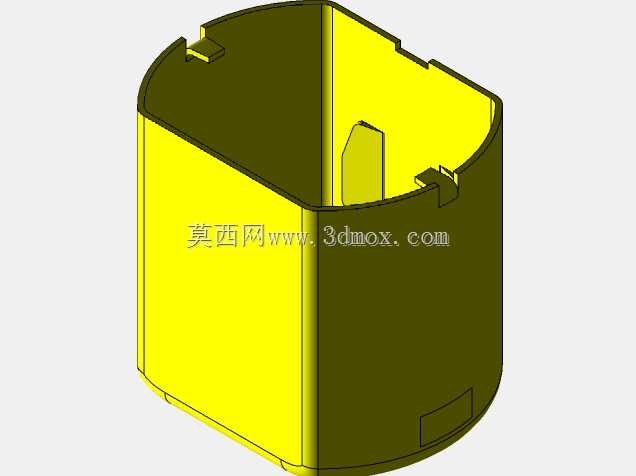

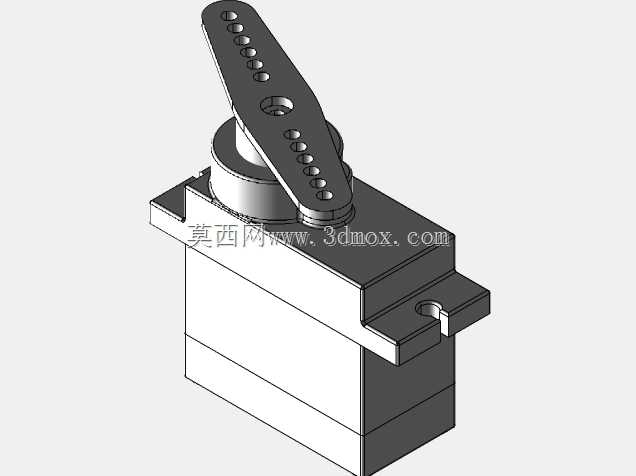

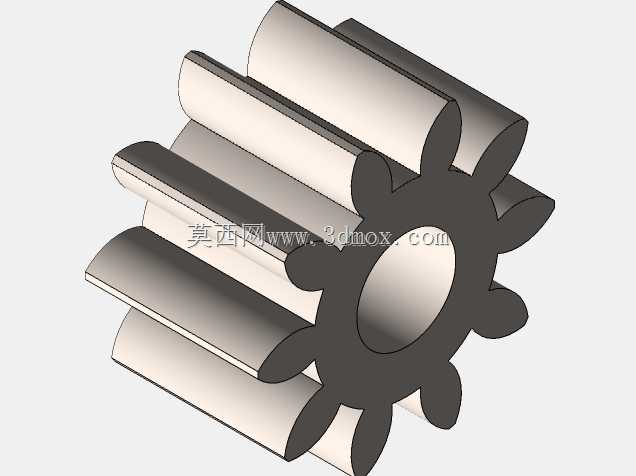

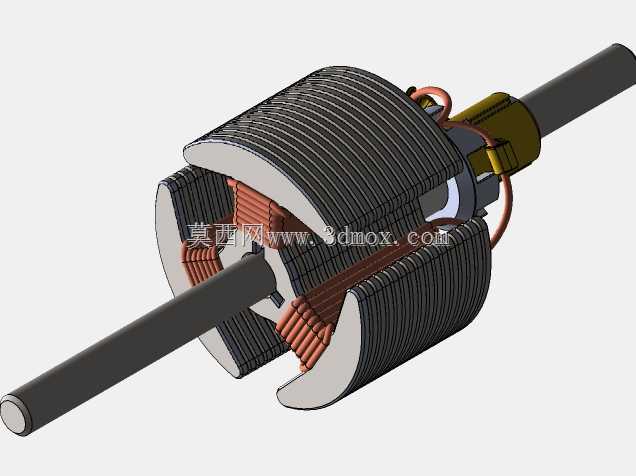

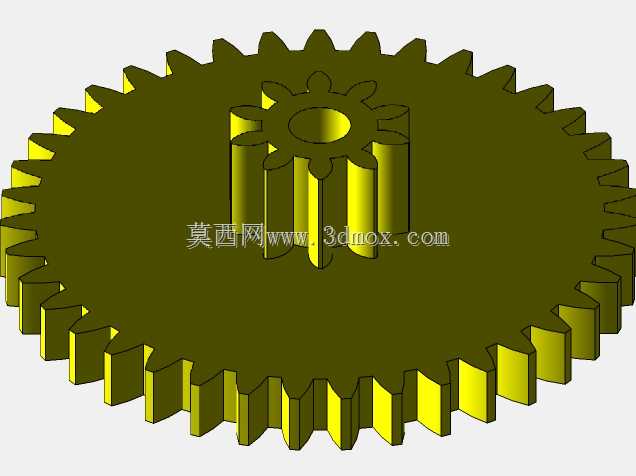

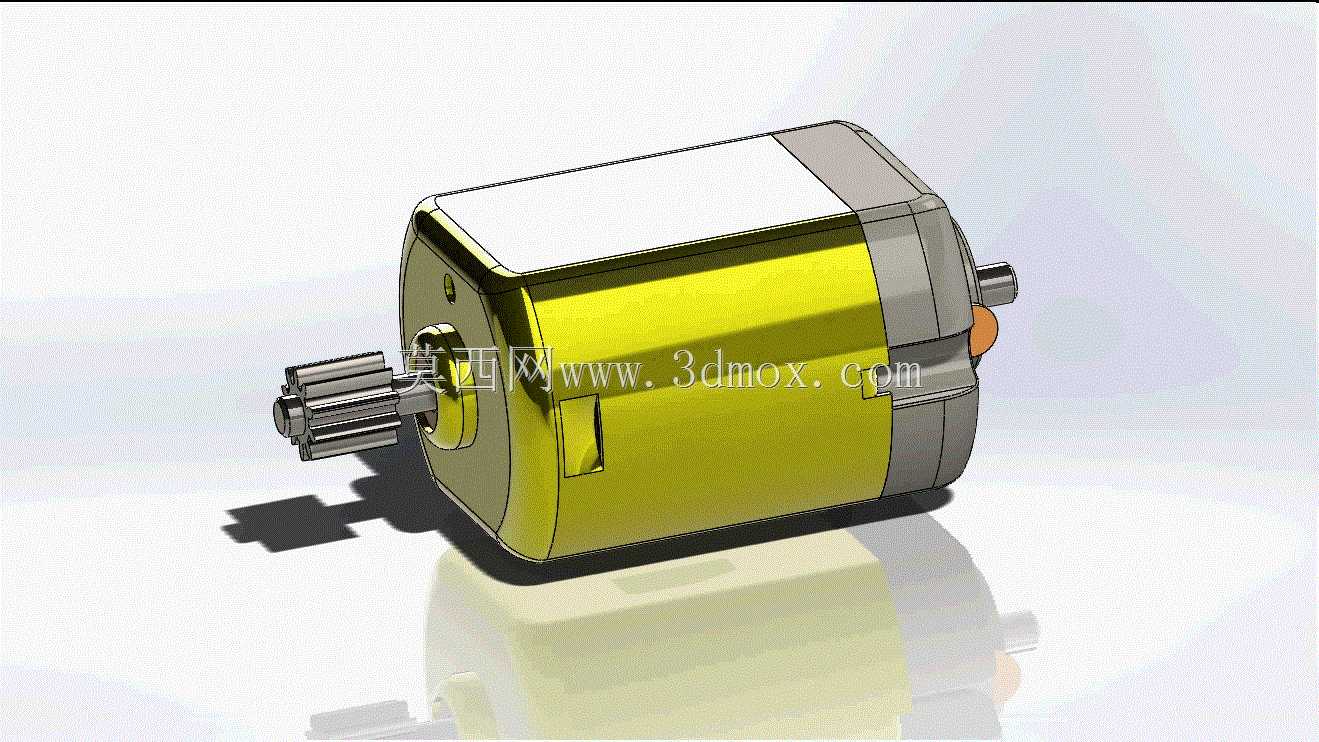

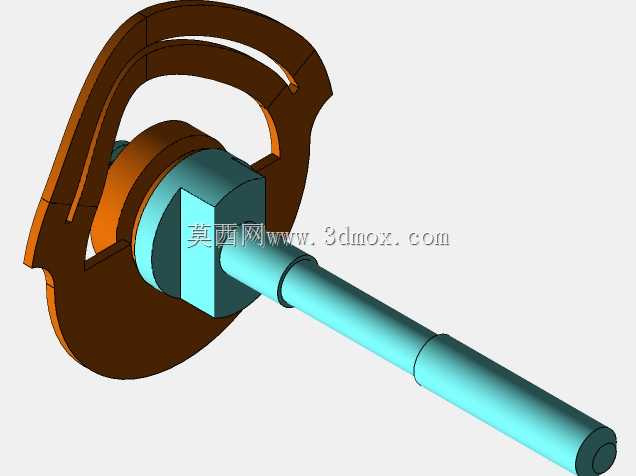

　　结构上可以看到透明壳体内部保留了完整传动链路：电机本体输出后经过小齿轮传递，再由多级不同直径的齿轮逐级降速增扭，末端连接带多孔位的长条形摇臂。齿轮组的布置没有采用同轴直串方式，而是利用壳体内有限空间做错位排布，这样既能缩短整体高度，也能让减速比在小体积内做上去。末端摇臂上连续布置多个连接孔，目的是适配不同拉杆长度和力臂需求；靠近输出轴的孔位输出力更大、行程更短，远离轴心的孔位线位移更大，但同等扭矩下对外推力会下降，这个取舍在连杆机构设计时必须提前核算。

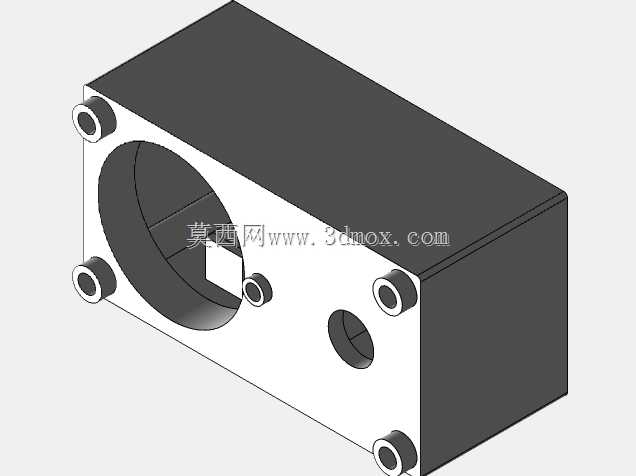

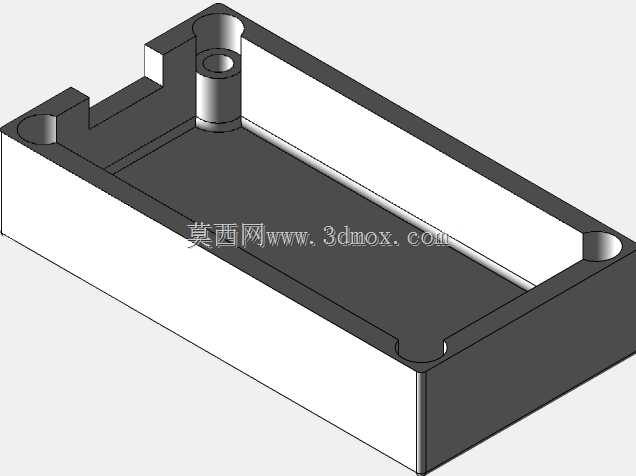

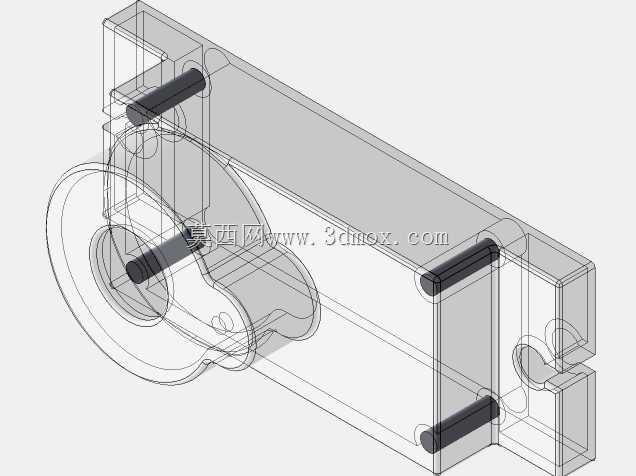

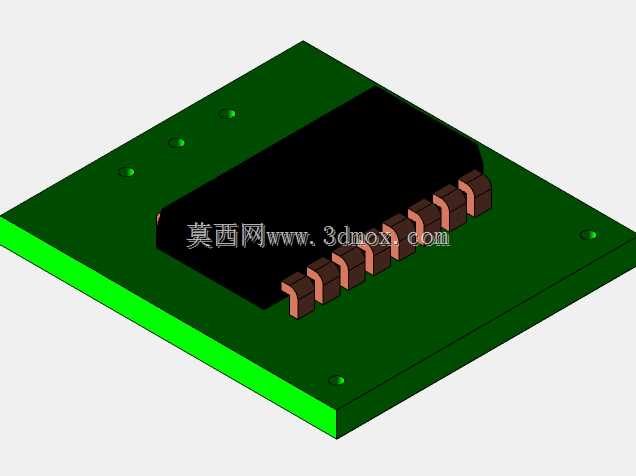

　　壳体四角预留了带沉台的安装柱，实际装配时可以从底部穿螺钉固定到支架，也能利用侧向凸耳做嵌入式卡装。外壳轮廓以矩形为主，边角做了局部加厚和卡扣结构，既保护内部齿轮啮合位置，也方便上盖与底座合拢。内部电路板位于电机与齿轮组旁侧，承担位置信号采集与驱动控制，布线空间被压缩在壳体侧壁附近，因此在整机布局时应给插头一侧留出插拔余量，避免摇臂摆动过程中磨到线缆。

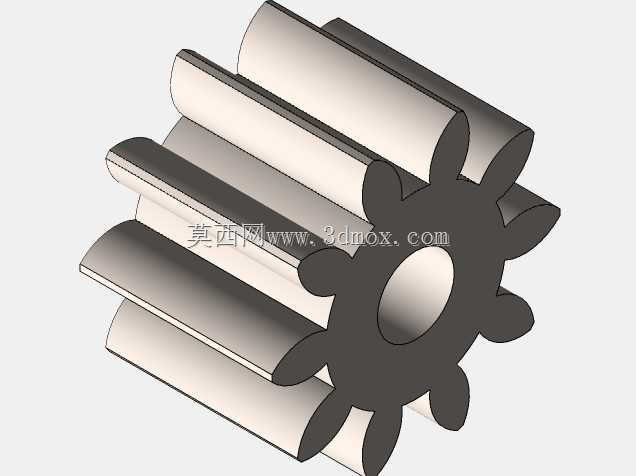

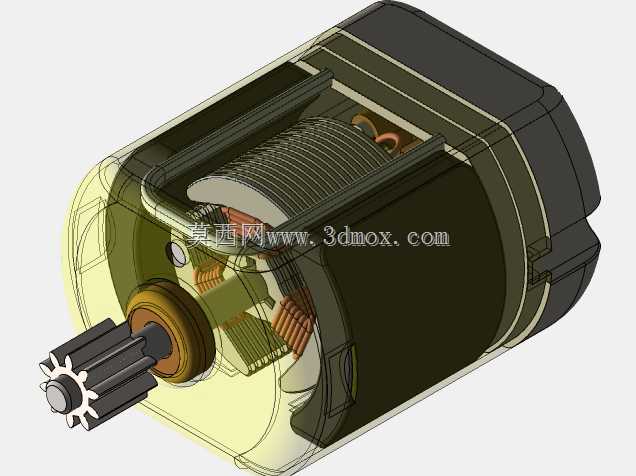

　　设计思路上，这类伺服电机的核心是“角度可控”而不是连续旋转。内部反馈环节会持续比较目标位置与实际输出位置，再通过控制电路修正电机转向和通电时间，使摇臂停在指定角度。齿轮副承担了把高速低扭输入转换成低速高扭输出的任务，所以齿宽、齿形和轴孔配合直接影响回程间隙与寿命。模型中把齿轮、电机筒、电路板、壳体和输出臂分层表达，便于工程师检查啮合中心距、轴向间隙以及壳体壁厚是否均匀。

　　安装边界方面，布置时要同时校核三个方向：一是壳体底面到输出轴中心的高度，决定摇臂回转平面与安装板之间的距离；二是摇臂全长在左右极限摆角下扫过的扇形区域，周边不能布置螺钉头、线槽或传感器；三是输出轴顶端与连杆接头的连接高度，若叠装过多垫片，会增加悬臂弯矩，导致轴承受偏载。对于需要频繁往复动作的工位，还应让摇臂受力尽量垂直于输出轴，避免侧向掰动造成齿轮齿面偏磨。

　　在机构设计阶段，这套数模可以直接用于运动包络检查、支架孔位对位和连杆行程验证。把摇臂孔位作为外部连杆的铰接点，能够快速验证不同摆角下执行端的位移曲线；把壳体作为静态干涉体，则能检查设备外壳、导轨和线束是否预留了足够空间。对维修和装配来说，分层清晰的壳体与齿轮轴系也方便判断卡滞来源，例如齿轮啮合过紧、输出轴衬套不同轴或摇臂锁紧螺母干涉，都能在结构审查阶段提前暴露。

　　整体来看，这类小型伺服执行件的价值在于用紧凑体积完成确定角度的推、拉、摆动作，适合空间受限但需要位置控制的轻载机构。工程应用中不能只看外观尺寸，还要把减速输出、摇臂孔位、安装柱、线束方向和极限摆角一起放进整机布局里校核，才能让它在长期往复动作下保持稳定。
