高精度交流伺服驱动电机结构设计

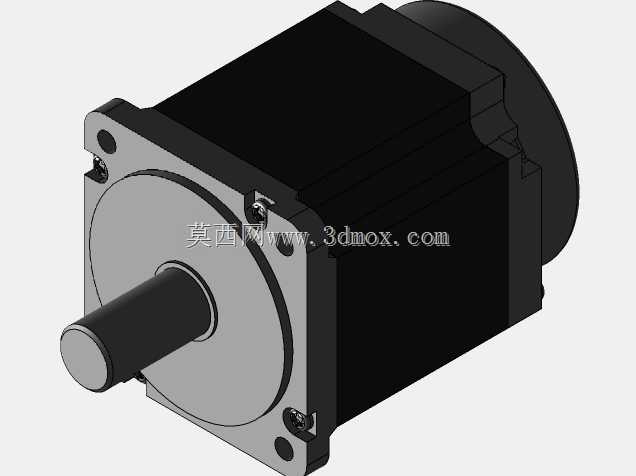

　　在自动化产线的定位工位、数控机床的进给轴、工业机器人的关节驱动这类对位置精度、转速响应有严苛要求的场景里，伺服电机是整套运动控制系统的核心执行终端，其结构设计的合理性直接决定整套设备的动态响应表现与长期运行稳定性。这款伺服电机的本体结构采用方形安装法兰搭配圆柱形定子壳体的经典布局，输出轴端采用标准光轴配合键槽的传动连接形式，可适配同步带轮、联轴器、行星减速机等多种常用传动连接件，无需额外定制转接结构就能快速集成到现有设备的传动链路中。从安装边界来看，方形法兰的四个安装孔位采用行业通用的孔距排布，安装面的止口尺寸与同功率段常规伺服产品完全兼容，设备改造替换时无需重新加工安装板的定位孔与止口槽，能大幅缩短现场改型的装配调试周期。

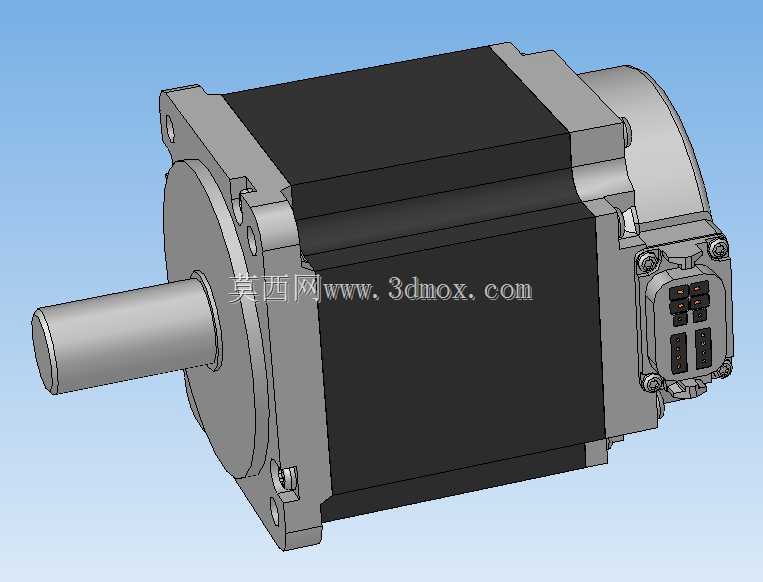

　　定子壳体部分采用高导热系数的铝合金挤压成型，壳体表面预留了均匀分布的轴向散热筋结构，在电机持续额定扭矩输出时，能通过增大散热面积快速将绕组产生的热量传导到周围空气中，避免长期高温运行导致绕组绝缘老化加速，延长设备的无故障运行时长。电机尾部集成了高分辨率编码器的安装腔体，编码器与转子轴采用同轴直连的装配方式，省去了额外的传动连接环节，能最大程度降低传动间隙带来的位置检测误差，保障低速运行时的扭矩输出平稳性，即使在每分钟几转的极低转速工况下，也不会出现明显的爬行抖动问题。动力与编码器接插件采用侧出式的快插结构设计，接插件本身带IP65级别的密封防护结构，接线时无需拆开电机端盖，直接对准卡扣插入即可完成电气连接，在有少量切削液、

　　粉尘的加工车间环境中使用时，也能有效避免异物进入接插件内部导致的接触不良问题。转子部分采用内嵌式永磁体结构设计，通过优化磁钢的排布角度，能有效降低齿槽转矩带来的运行波动，在快速启停的工况下，转子的转动惯量匹配区间更宽，搭配主流伺服驱动器调试时，无需额外增加过多的滤波参数就能获得平稳的加减速曲线，减少调试阶段的参数整定工作量。输出轴的轴承配置采用前端双列角接触球轴承、后端深沟球轴承的组合形式，前端轴承能同时承受径向负载与一定的轴向负载，在驱动同步带、齿轮这类存在径向作用力的传动结构时，能避免轴系出现窜动，保障长期运行的传动精度。在实际选型适配过程中，结构设计人员可以直接调用该三维模型完成设备整体的装配干涉检查，

　　提前核对电机与周边走线槽、传动部件、防护钣金的安全间隙，避免实际装配时出现空间干涉问题；针对需要搭配减速机使用的场景，也能直接在装配环境中匹配对应规格的行星减速机模型，快速完成整套传动模组的长度尺寸核算，给电气布线预留足够的操作空间。这款电机的结构细节设计充分考虑了工业现场的装配与维护需求，没有多余的冗余结构，整体外形紧凑，在同功率等级的伺服产品中，本体长度更短，能有效节省设备内部的安装空间，适合在布局紧凑的自动化设备、小型加工中心、电子制造类设备中使用。
