三菱GM SHYPF-RL系列蜗轮减速电机

　　在自动化生产线、物流输送设备、食品包装机械、小型纺织加工设备这类对输出扭矩有较高要求、安装空间受限的场景里，蜗轮减速电机是非常常见的动力执行部件，不同于普通直连电机的高转速低扭矩输出特性，这类集成蜗轮蜗杆减速结构的电机，能在紧凑的体积内实现大减速比的动力转换，直接匹配负载端的低转速大扭矩需求，省去额外搭建减速传动链的安装空间与装配成本。本次涉及的GM SHYPF-RL系列蜗轮电机，覆盖0.75kW到2.2kW的功率段，能适配从轻载辅助输送到中载工位驱动的不同负载需求，整个系列采用统一的方形法兰安装接口设计，同功率段不同减速比的机型安装孔位、输出轴中心高保持一致，在设备改型或者备件替换时，不需要重新加工安装基座，

　　能大幅缩短现场调试与更换的周期。从结构设计逻辑来看，这类蜗轮电机将异步驱动电机与蜗轮蜗杆减速箱做了一体化集成设计，减速箱部分采用方形铝合金壳体，一方面铝合金材质的导热性能优于传统铸铁壳体，能在连续运行时更快将蜗轮副啮合产生的热量散出，避免箱体内润滑脂温度过高导致润滑性能下降，另一方面方形壳体的平面度更容易控制，不管是法兰面安装还是脚座安装，都能保证与设备安装面的贴合度，减少运行时的振动偏移。输出轴采用实心圆柱轴设计，轴端预留标准键槽，可直接通过键连接配合联轴器、链轮或者同步带轮传递扭矩，不需要额外加装轴转接套，减少传动环节的间隙累积。蜗轮副采用渐开线蜗杆配合锡青铜蜗轮的材质搭配，蜗杆表面做淬硬处理，能在长期啮合过程中保持齿形精度，

　　青铜材质的蜗轮具备一定的自润滑特性，即使在短时缺油的工况下也不会出现立即咬死的情况，适配很多不方便频繁维护加注润滑脂的安装工位。在安装边界设计上，整个系列的电机尾部接线盒位置统一设置在电机壳体上方，不管是水平安装还是垂直向上安装，都能方便电缆走线接入，不会出现接线盒与设备机架干涉的情况；不同功率机型的整机长度随功率提升线性增加，0.75kW机型的轴向总长度控制在300mm以内，2.2kW机型轴向长度也不超过420mm，对于安装空间狭窄的设备内部，比如自动化立体库的堆垛机行走驱动、小型皮带线的端部驱动，都能顺利嵌入安装位。在实际选型应用中，这类蜗轮电机具备一定的反向自锁特性，当输出端负载的反向作用力小于额定自锁阈值时，即使电机断电，

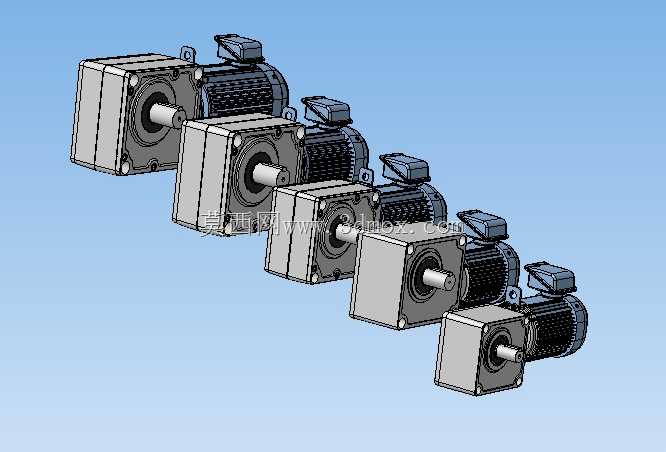

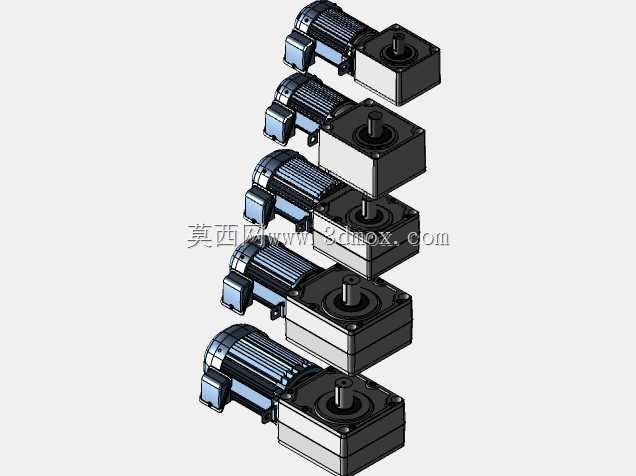

　　输出轴也不会被负载带动反转，对于倾斜输送的皮带线、升降类的轻载工位，不需要额外加装制动器就能防止负载下坠，简化设备的安全结构设计。需要注意的是，蜗轮蜗杆传动的机械效率相比齿轮减速结构偏低，因此在连续重载运行的工况下选型时，需要预留足够的功率余量，避免电机长期过载发热；同时安装时要保证输出轴与被驱动部件的同轴度，径向偏差过大不仅会加速输出轴轴承的磨损，还会导致蜗轮副啮合偏载，出现异常噪音与齿面过早磨损的问题。整个系列的外观做了统一的喷塑处理，减速箱壳体为银灰色哑光漆面，电机部分为标准工业灰漆面，表面不容易积灰，在普通工业车间的环境下长期使用也不会出现漆面脱落的情况，日常清洁维护只需要擦拭表面浮尘即可。从三维建模的角度来看，该系列模型完整还原了不同功率机型的外形差异，包括散热筋的排布、接线盒的尺寸、安装法兰的孔位分布、输出轴的伸出长度，在做设备整体布局设计时，可以直接调用模型进行干涉检查，不需要手动测绘外形尺寸，能大幅缩短方案设计阶段的建模时间，同时模型保留了关键的安装基准面，在装配环境中可以直接通过配合约束完成整机装配，验证安装空间是否满足走线、维护的操作需求。
