带制动功能0.75-2.2kW蜗轮蜗杆减速电机

　　在自动化生产线、物流输送、轻工包装这类需要频繁启停、精准定位的工况里，普通蜗轮减速电机往往会因为负载惯性出现停机滑移、定位偏差的问题，这组带制动器的蜗轮电机，就是针对这类场景做的集成化动力单元设计。从结构布局来看，整个系列采用空心轴输出的直角安装形式，电机部分与蜗轮减速腔体直连，制动器集成在电机非输出端的尾盖位置，没有额外外置的制动组件，整体安装轮廓紧凑，不会占用过多设备侧装空间。实际选型应用时，首先要关注安装边界：不同功率段的机座中心高、输出轴孔径、安装脚孔位都做了系列化统一，同一安装尺寸的接口可以适配0.75kW到2.2kW的功率段，设备改型升级动力时不需要重新加工安装机架，能大幅缩短现场改造的周期。

　　输出端采用的是轴装式空心轴结构，配套对应的锁紧套就可以直接和设备的主动辊、链轮轴直连，省去了联轴器、过渡法兰这类中间传动零件，既减少了传动链的间隙累积，也降低了整体传动的故障率。制动器部分采用的是失电制动结构，设备正常通电运行时制动摩擦片完全脱开，不会额外增加电机的运行负载，也不会产生额外的摩擦噪音；一旦设备断电或者触发急停信号，制动机构会在极短时间内锁死电机转子轴，配合蜗轮蜗杆本身的反向自锁特性，双重保障负载不会因为重力或者惯性出现滑移，在倾斜输送线、提升类工位、需要精准停位的分度机构上，这种双重制动锁止的结构能有效避免工位偏移、物料滑落的安全隐患。设计层面上，蜗轮副采用的是渐开线圆柱蜗杆配锡青铜蜗轮的配对形式，齿面经过跑合处理，

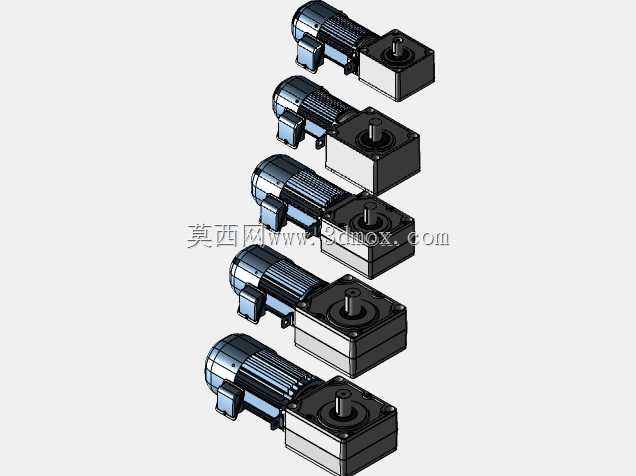

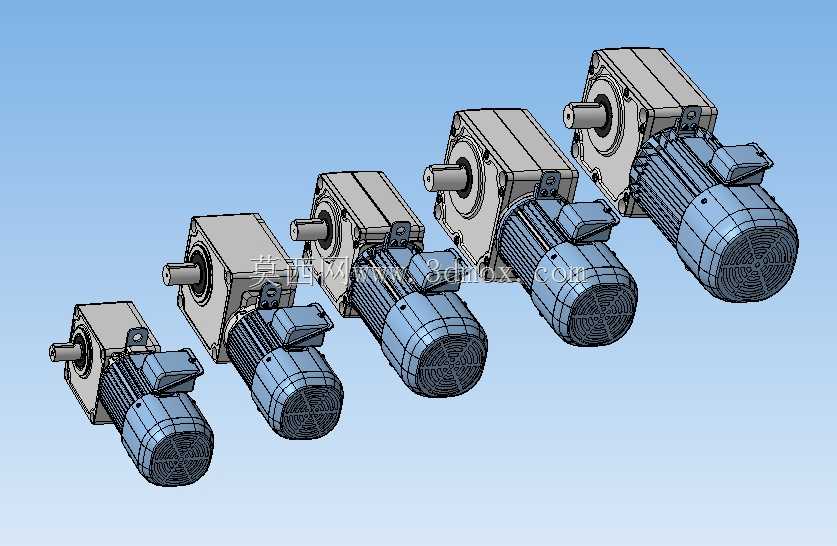

　　传动效率比普通铸铁蜗轮高15%左右，同时运行噪音控制在工业设备允许的低噪区间，长时间连续运行时减速腔体的温升稳定在合理范围，不会因为过热导致润滑脂失效。整个系列的出线口位置、接线盒朝向都做了可调整设计，现场布线时可以根据设备走线方向调整接线盒角度，避免线缆过度弯折出现破损。从结构细节来看，电机端盖、减速腔体的连接面都做了密封槽设计，配套耐油橡胶密封圈，能适应车间多粉尘、少量切削液飞溅的工况，不需要额外加装防尘防护罩。输出轴的油封采用双唇口结构，能有效阻挡减速腔体内的润滑脂渗漏，同时避免外界的粉尘、水汽进入腔体磨损蜗轮齿面。在做三维建模的时候，整个系列的零件都做了参数化关联，调整功率参数时，对应的电机筒身长度、散热筋尺寸、

　　制动器外径都会同步更新，不需要重复绘制基础轮廓，能大幅提升同系列衍生型号的建模效率。安装时需要注意，轴装式结构要确保设备从动轴的同轴度公差控制在允许范围内，避免额外的径向力作用在输出轴承上，缩短轴承的使用寿命；制动器的间隙在出厂时已经调整到标准值，现场安装不需要额外拆解调整，只需要按照接线标识接好制动线路即可。这类集成制动的蜗轮电机，相比单独搭配外置制动器的组合方案，整体轴向尺寸缩短了近三分之一，转动惯量更小，启停响应速度更快，在对安装空间有严格限制的小型自动化设备上优势尤为明显。日常维护时，只需要按照运行周期补充对应牌号的润滑脂，检查制动摩擦片的磨损量即可，不需要复杂的拆解维护，能降低设备后期的运维成本。
