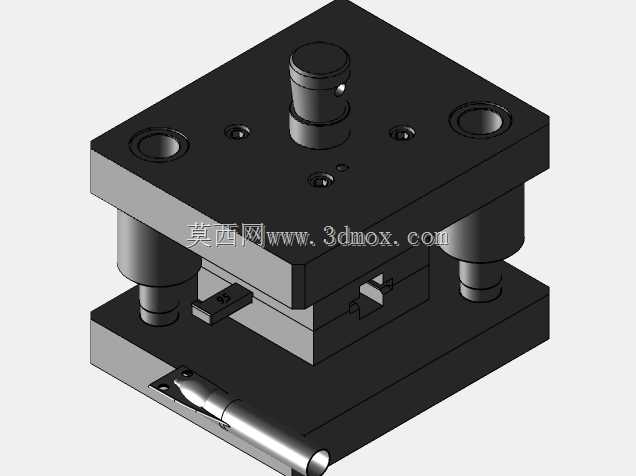

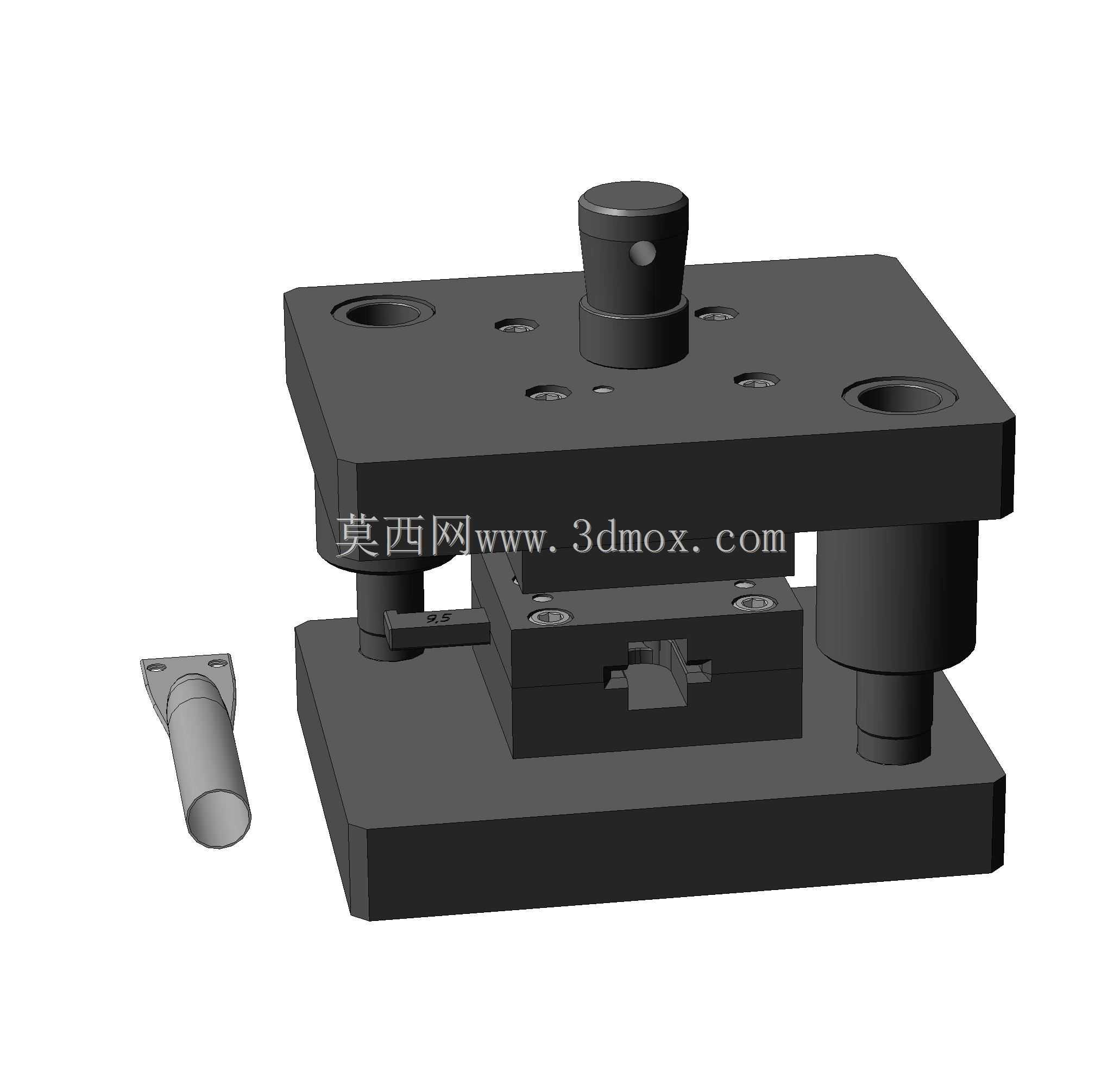

可调挡块式冲孔冲压模具结构设计

　　这套可调挡块冲孔模是面向小尺寸管状五金件冲孔工序开发的冷冲压工装，日常应用场景集中在五金冲压车间的小吨位冲床配套工位，适配通讯接插件、小型五金支架类零件的侧孔冲制需求，相比常规固定工位冲孔模，可调挡块的结构设计能兼容一定长度范围内的同管径工件冲孔，减少同系列工件加工时的换模频次，降低小批量多批次生产的工装准备成本。从实际加工用途来看，这套模具核心是完成管状工件侧壁的特定尺寸通孔冲制，冲制过程中工件套入定位芯轴后，通过侧部可调挡块限定工件轴向进给位置，保证孔位到工件端面的尺寸公差控制在±0.1mm范围内，满足常规五金冲压件的孔位精度要求，上模下行时凸模精准切入管壁，废料从下模的落料孔直接排出，不需要额外的清料工序，

　　单次冲压行程即可完成一个孔位的加工，配合连续送料结构也可拓展为多工位连续冲孔作业。在功能特性设计上，整套模具采用后侧导柱模架结构，导柱与导套配合间隙控制在H7/h6精度等级，合模过程中上下模的对位精度不受冲床滑块精度波动的过度影响，长期冲压作业下的对位稳定性更好，减少凸模崩刃、孔位偏移的故障概率。可调挡块采用燕尾槽锁紧结构，调整时松开锁紧螺丝即可沿槽体滑动调整轴向定位位置，调整到位后锁紧即可固定，不需要拆卸模具部件，现场调模时间相比固定式定位结构缩短60%以上，适配小批量生产时的快速换产需求。凸模采用快换式固定结构，当冲头出现磨损、崩刃时，松开上模的固定螺丝即可快速更换冲头，不需要将整套模具从冲床上拆卸，大幅降低设备停机维护时间。

　　下模的凹模镶套采用硬质合金材质，刃口硬度达到HRC62以上，相比普通模具钢材质的凹模，刃口研磨周期延长3倍以上，适合连续批量冲孔作业。从设计思路层面，这套模具在初始方案阶段就优先考虑了现场操作的便捷性，定位芯轴的导入端做了15°倒角处理，工人上下工件时不需要精准对位即可将管状工件套入定位位，降低操作难度，上模的模柄采用标准直径规格，适配市面多数常规小吨位开式冲床的安装孔尺寸，不需要额外加工过渡套即可完成装夹。上下模座采用45号钢调质处理，整体刚性足够承受10吨以内的冲压力，不会因为长期冲压出现模座变形的问题。卸料结构采用弹性卸料板设计，冲压完成后上模回程时，卸料板将卡在凸模上的工件自动脱开，不需要工人手动撬取工件，

　　避免操作过程中的安全隐患。关于外形尺寸与安装边界，整套模具闭合高度控制在180mm左右，最大开模行程下上下模的开口距离达到120mm，足够工人手持工件完成上下料操作，模座的安装孔距适配160mm×200mm的冲床工作台T型槽间距，安装时直接用T型螺栓穿过模座的安装沉孔即可固定在冲床台面上，不需要额外制作安装垫板。模具的整体宽度控制在220mm以内，长度控制在280mm左右，不会占用冲床工作台过多空间，旁边可预留位置放置料盒与待加工工件。定位芯轴的直径根据适配工件的内径做匹配设计，芯轴与工件内径的配合间隙控制在0.05mm以内，避免冲孔过程中工件出现晃动导致孔形失圆，芯轴对应冲孔位置开设有让位孔，冲头穿透管壁后进入让位孔，不会碰伤芯轴表面，长期使用后芯轴出现磨损也可单独更换，不需要更换整套下模部件。这套模具的结构设计没有采用复杂的气动、液压辅助结构，纯机械结构的可靠性更高，日常维护只需要定期给导柱导套加注润滑脂、检查锁紧螺丝的紧固状态即可，不需要复杂的维护技能，适合中小型五金加工厂的日常生产使用，针对同管径不同孔位的管状工件，只需要调整挡块位置、更换对应规格的凸凹模镶件即可快速适配，工装复用率远高于常规固定式冲孔模。
