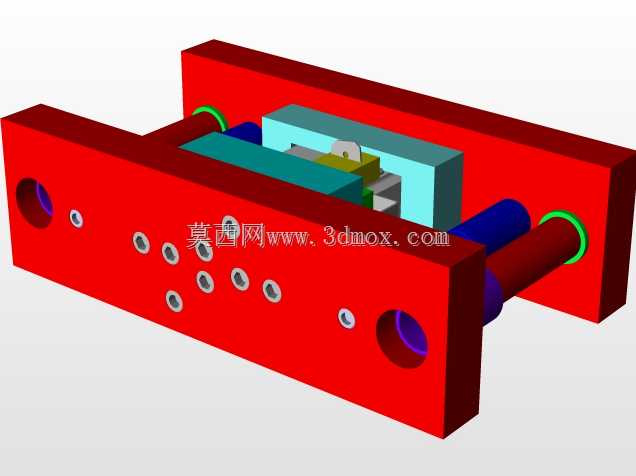

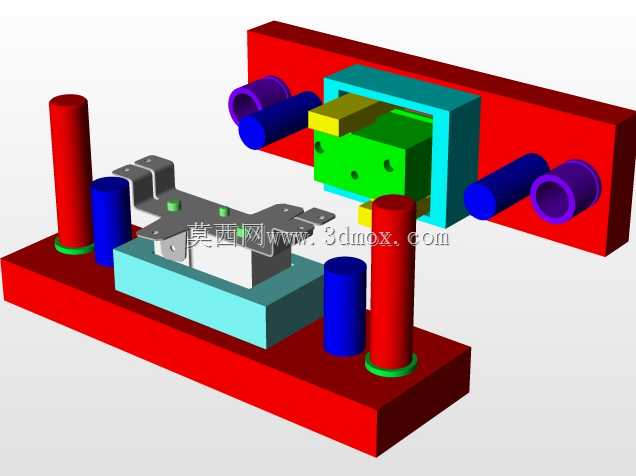

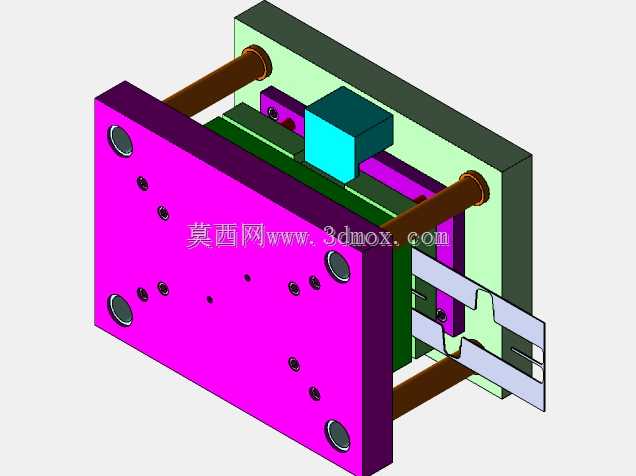

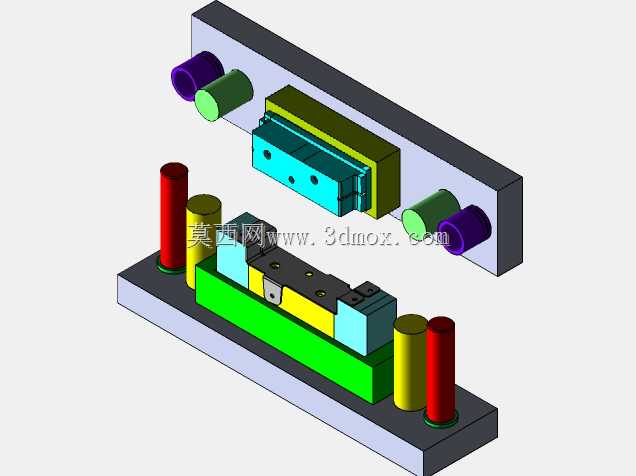

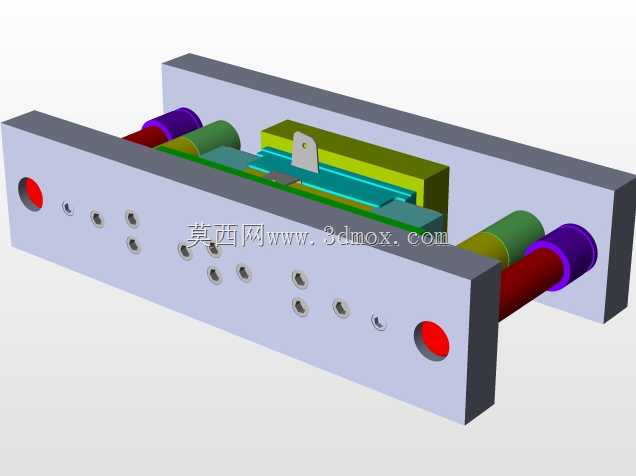

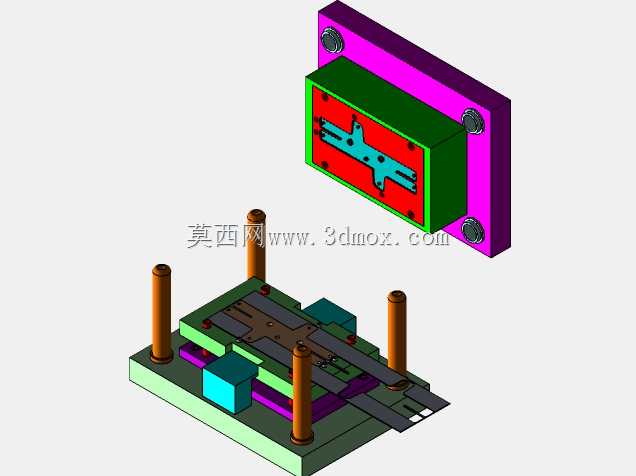

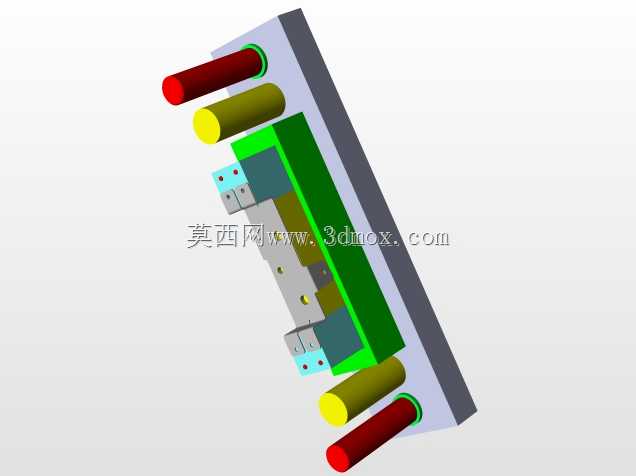

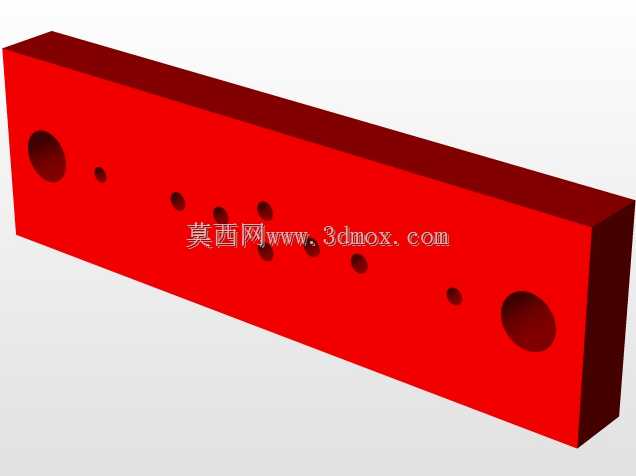

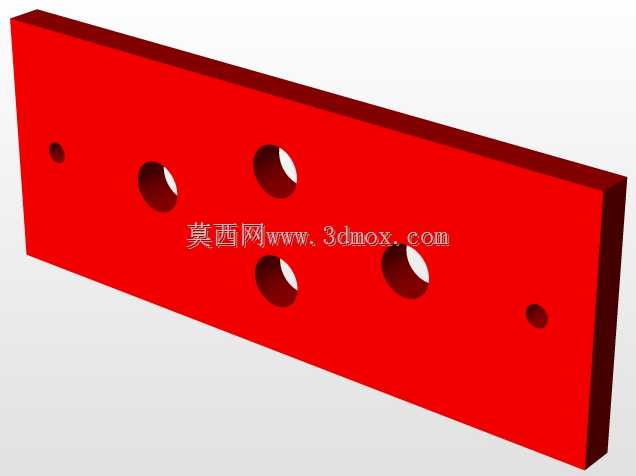

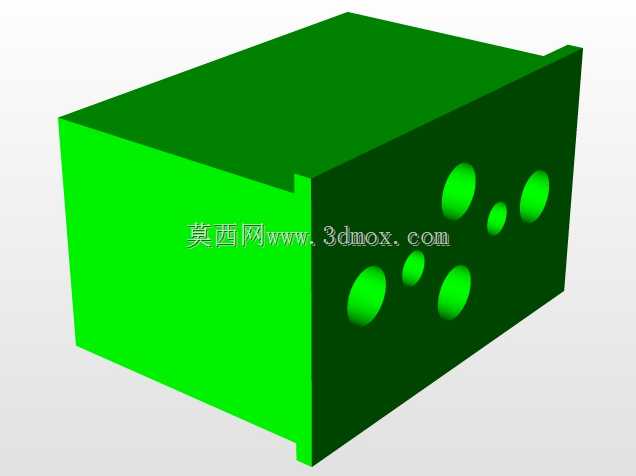

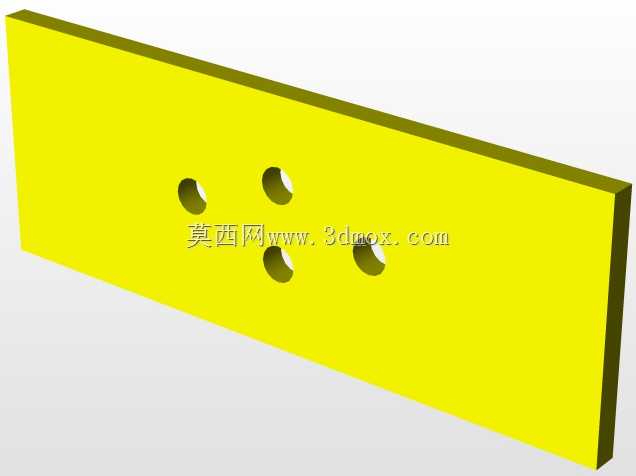

这套三维结构呈现的是面向薄金属料带连续成形的弯曲裁切复合模具,核心用于冲裁、局部折弯与工位间送料的一体化冲压工序。现场常见于五金端子、接插件触片、小型支架、家电五金件以及通讯类薄板零件的量产环节,材料多为铜合金、低碳钢、镀锌板或不锈钢带,料厚通常落在零点二至一点五毫米区间。模具整体采用板件叠加式布局,上下模之间通过四根长导向件保持开合方向稳定,导向件外露长度较大,便于在压力机滑块行程内持续约束上下模相对位置,减少偏载造成的刃口啃伤和折弯块错位。

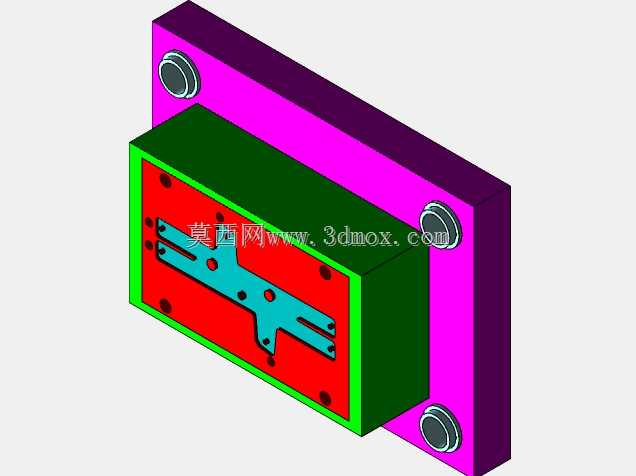

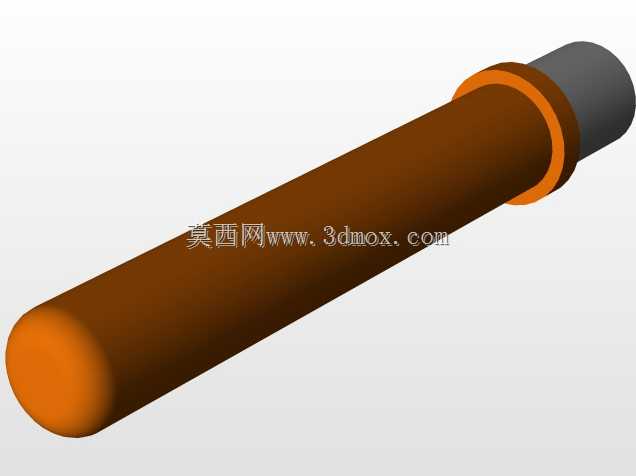

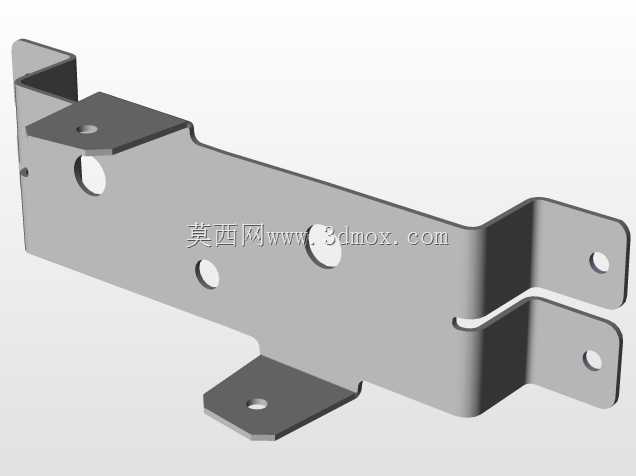

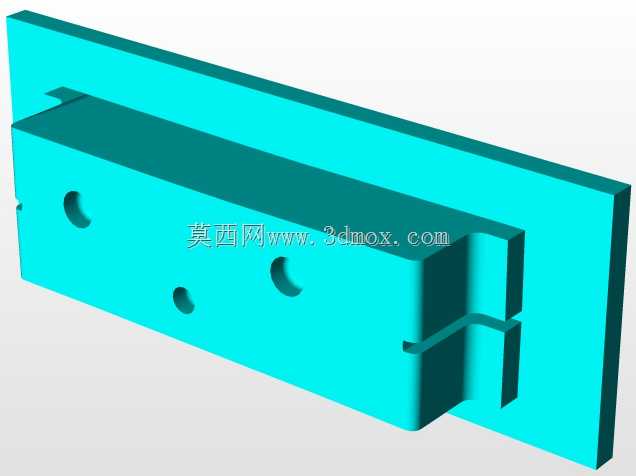

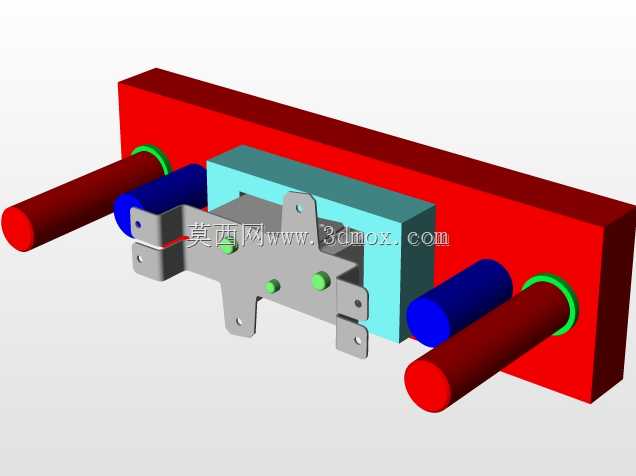

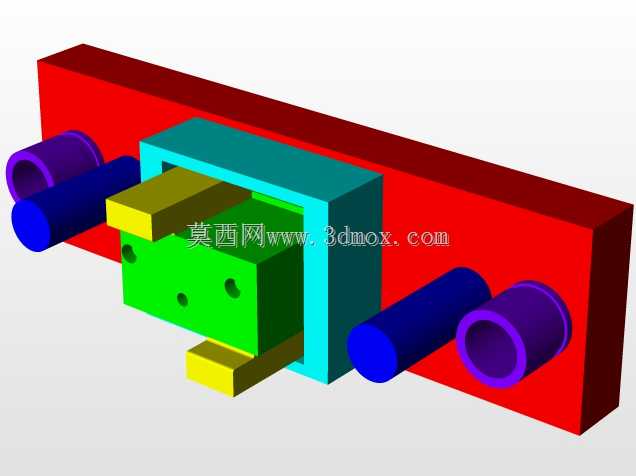

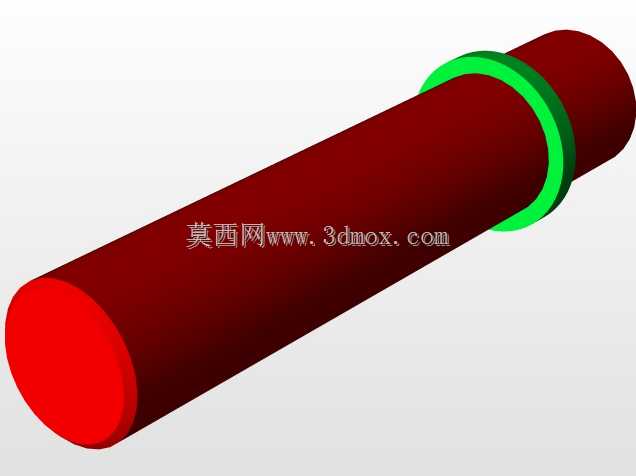

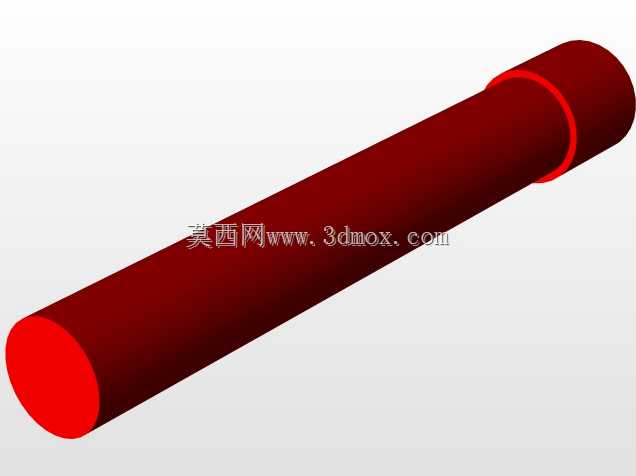

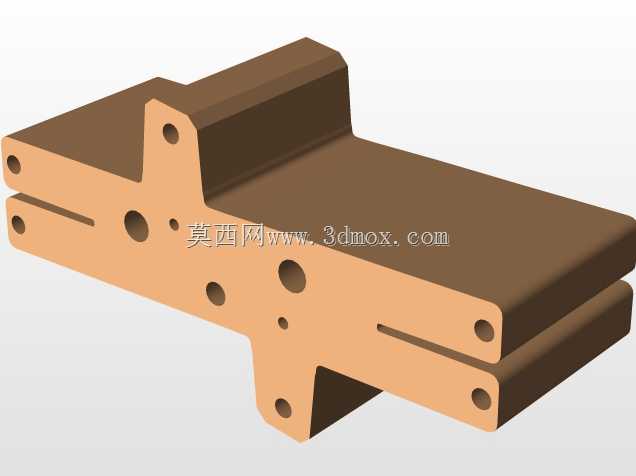

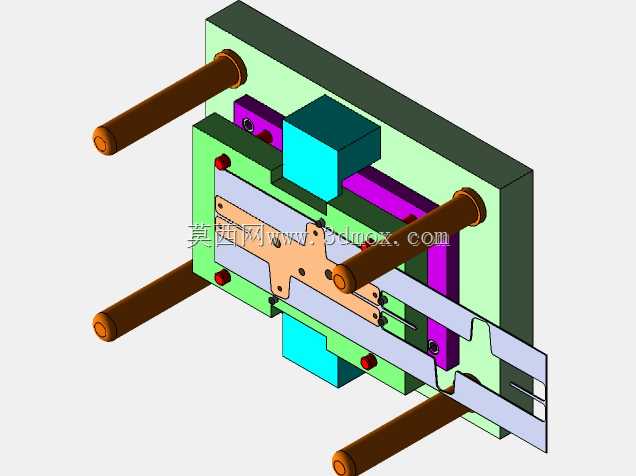

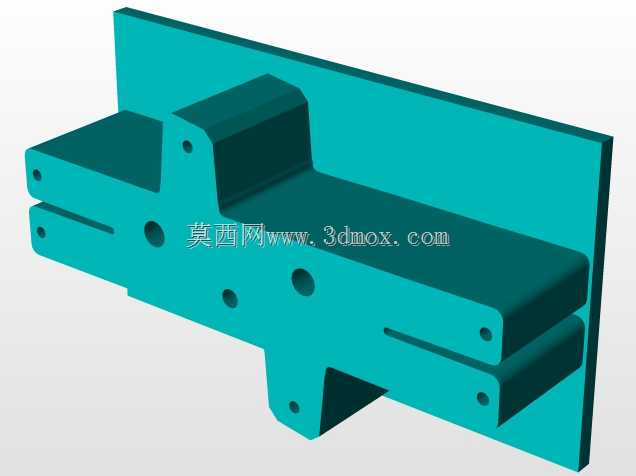

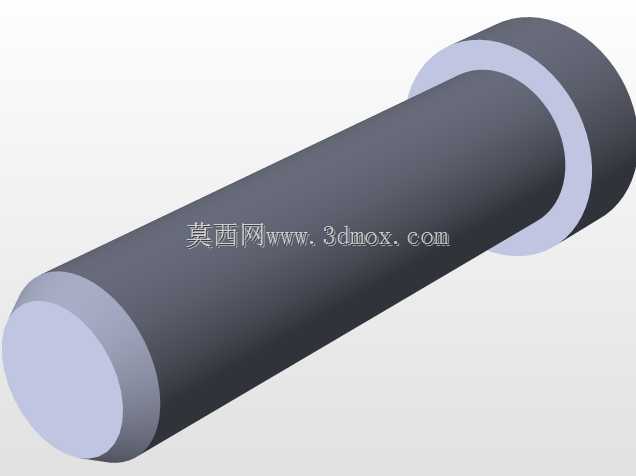

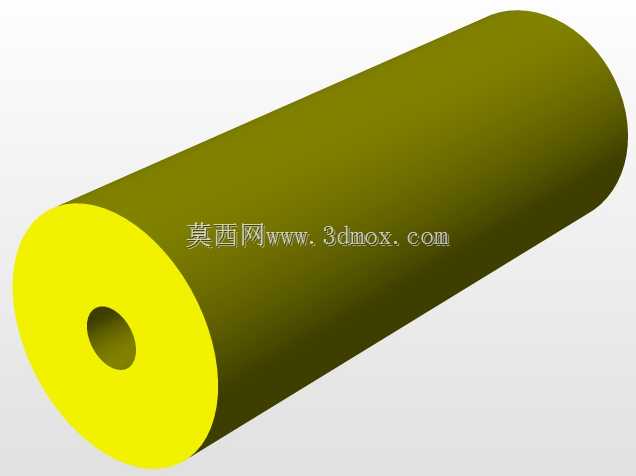

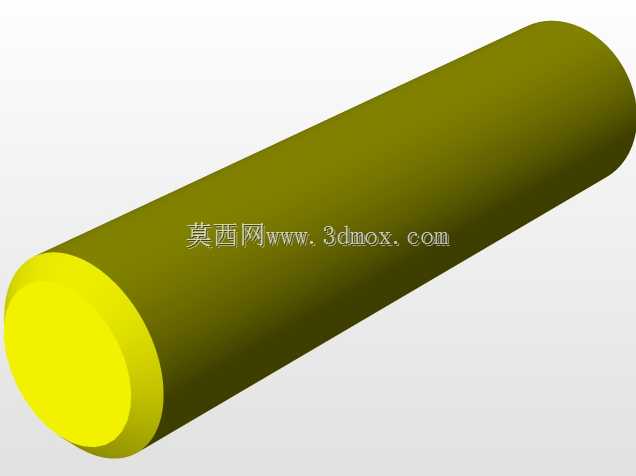

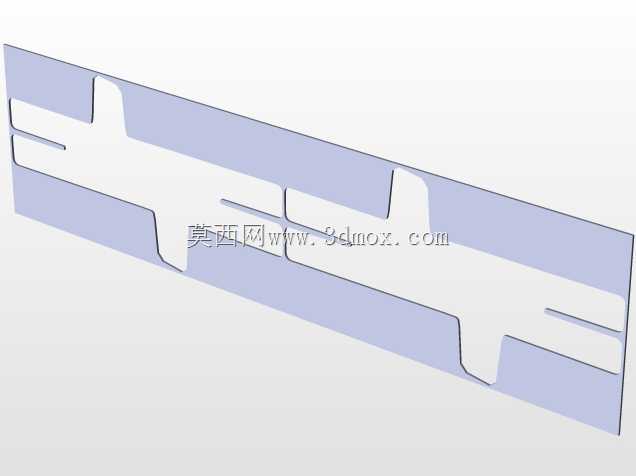

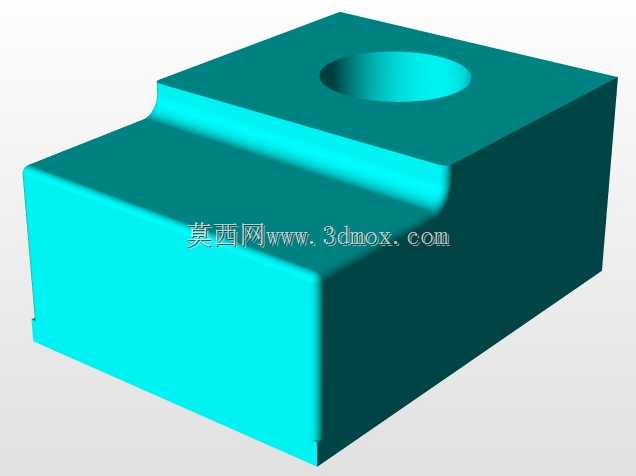

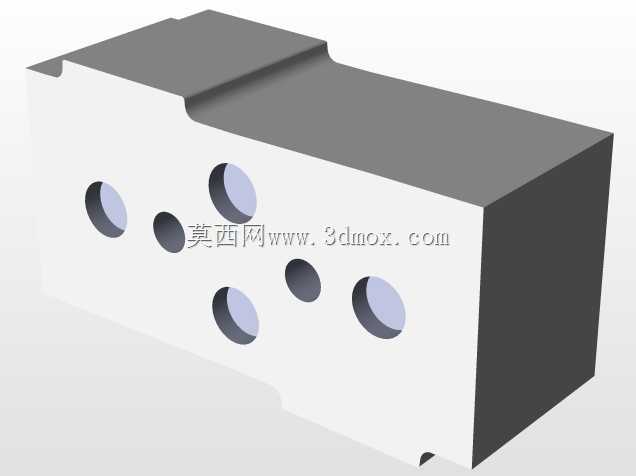

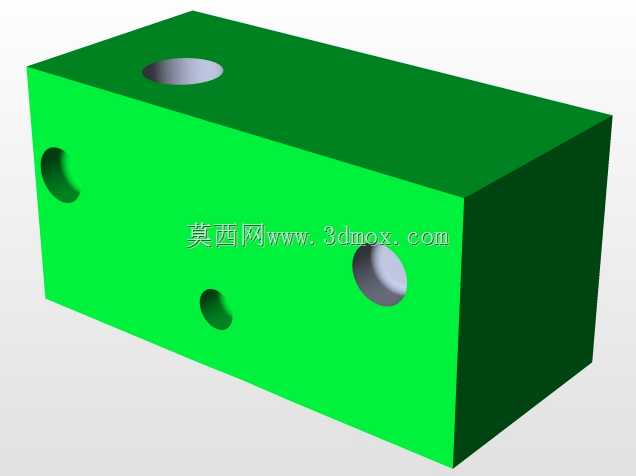

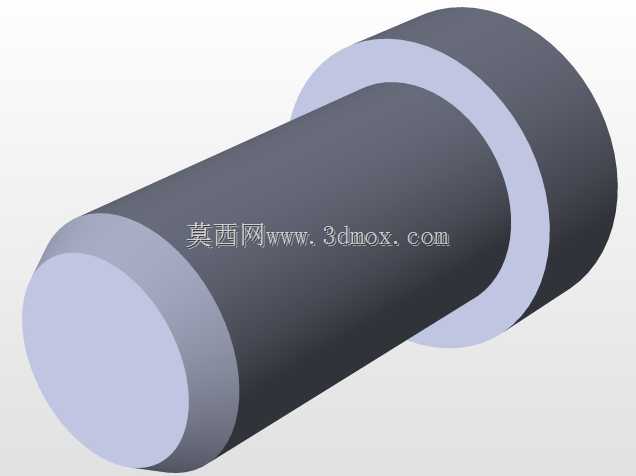

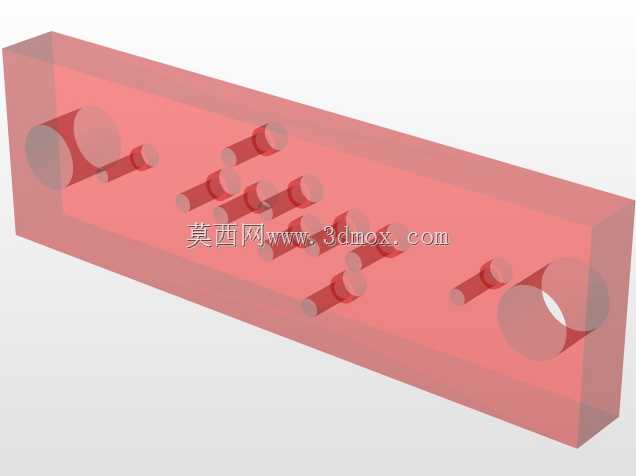

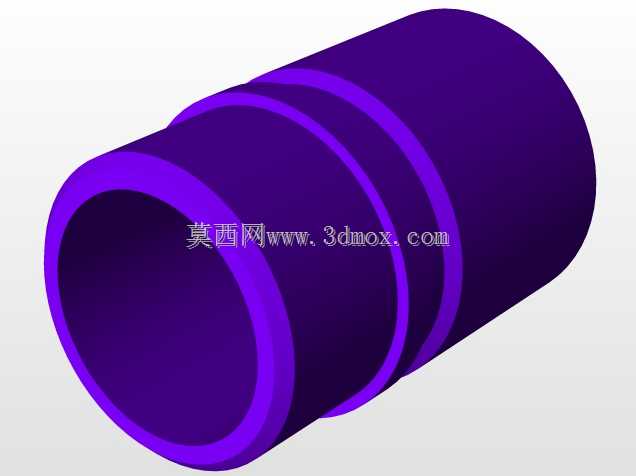

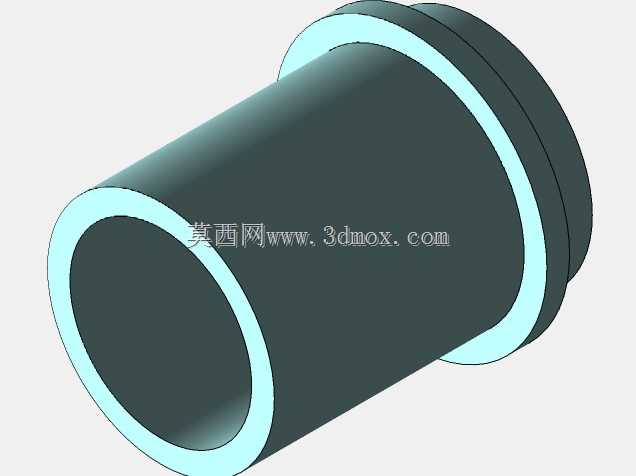

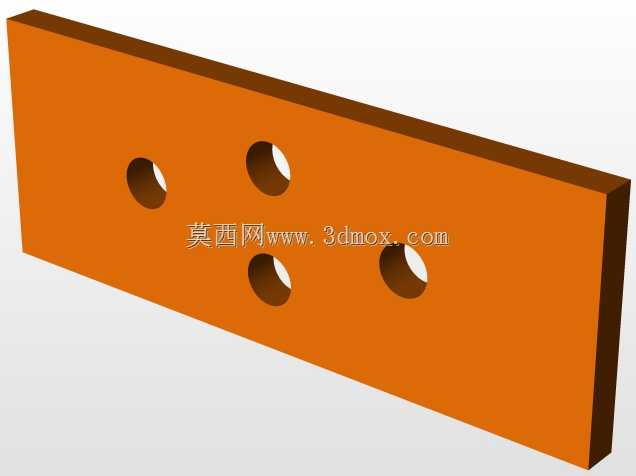

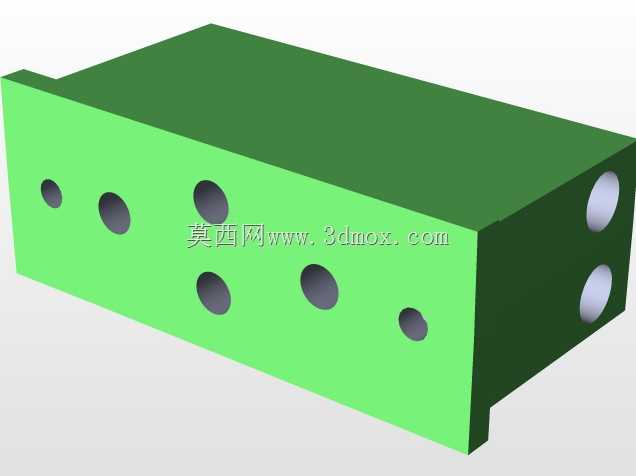

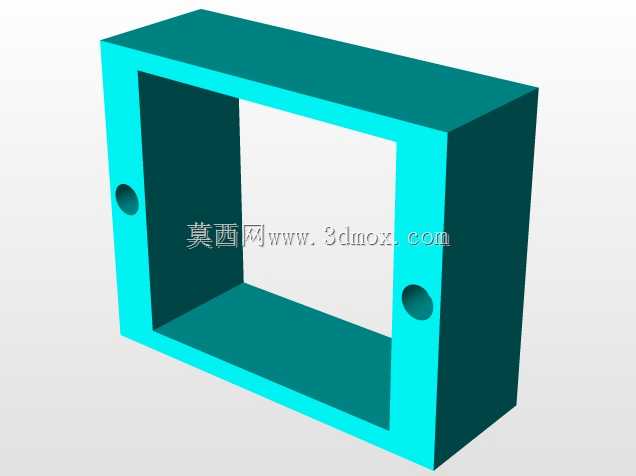

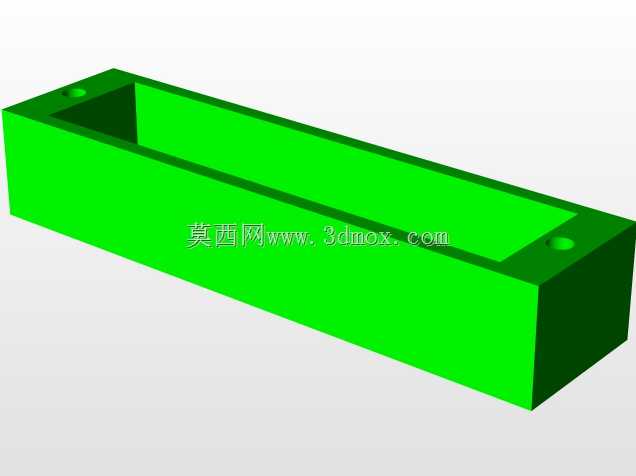

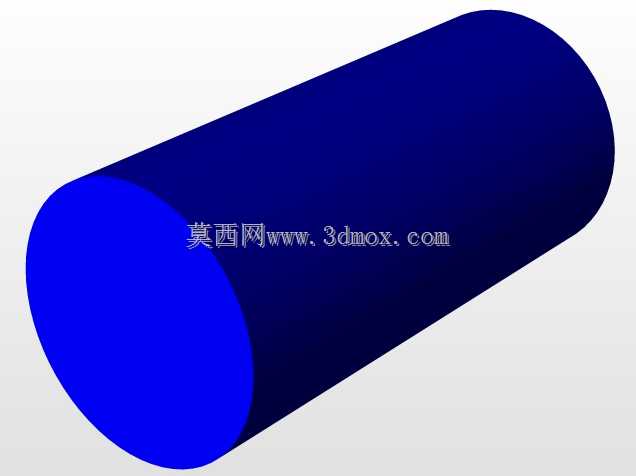

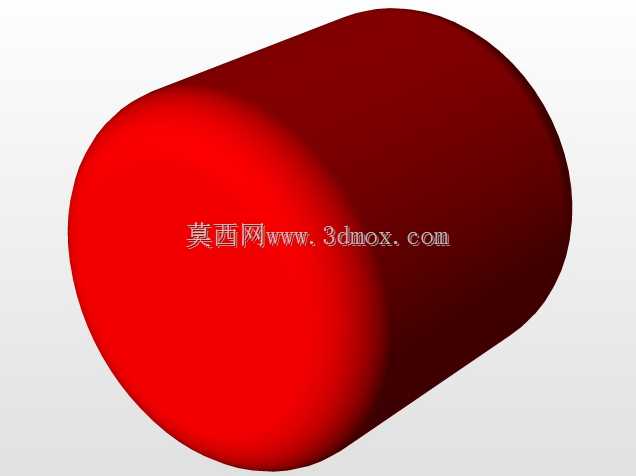

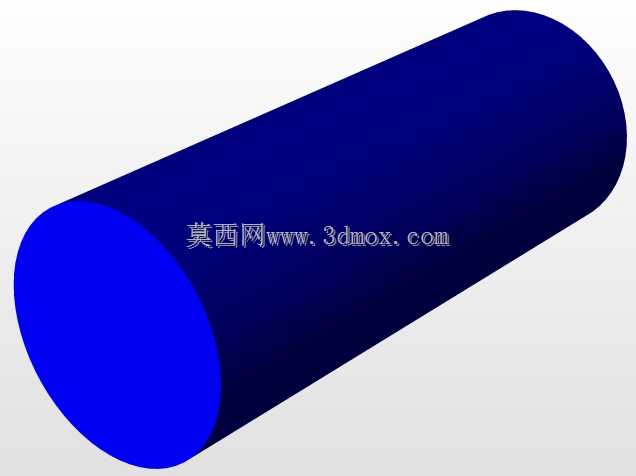

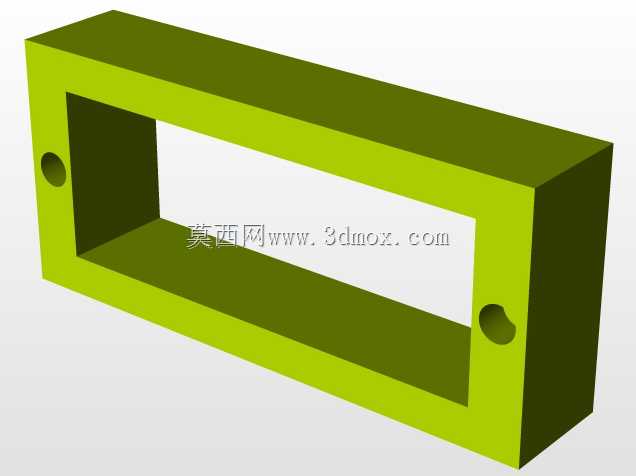

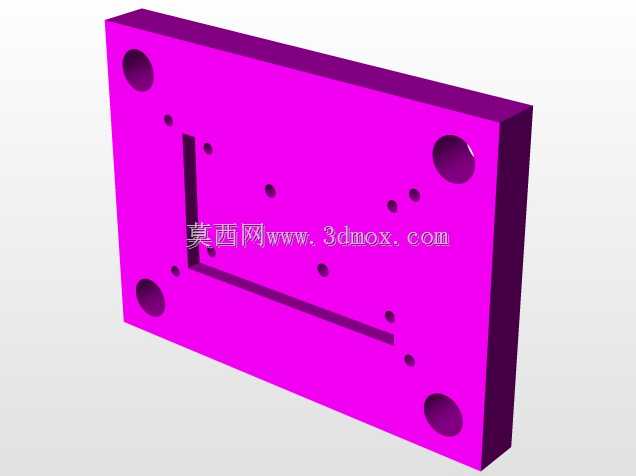

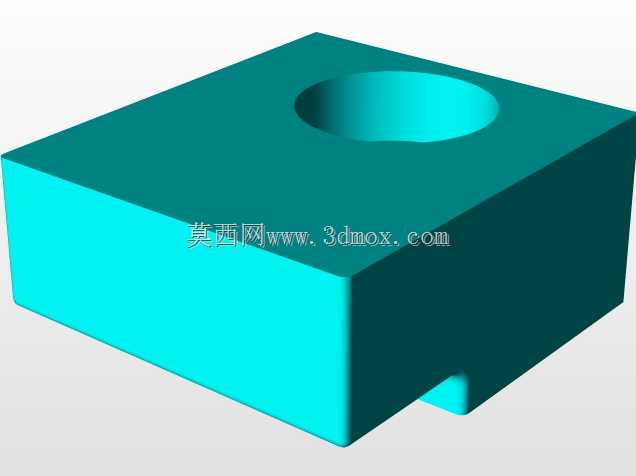

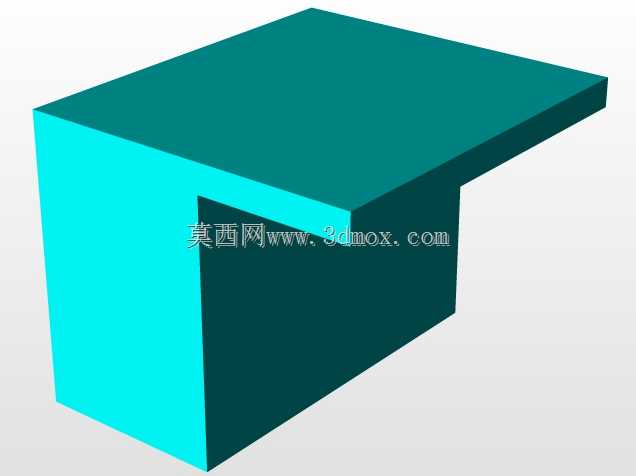

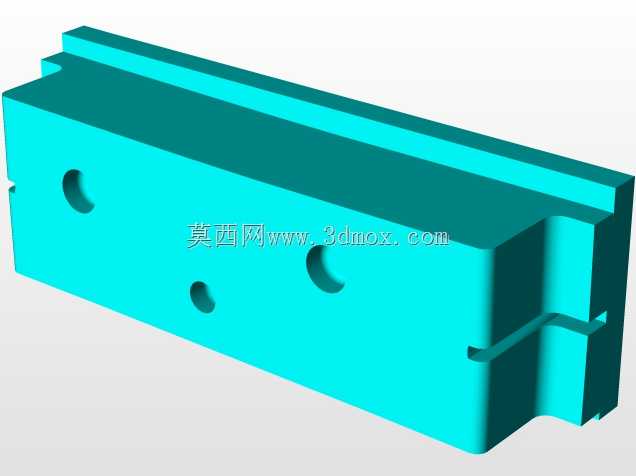

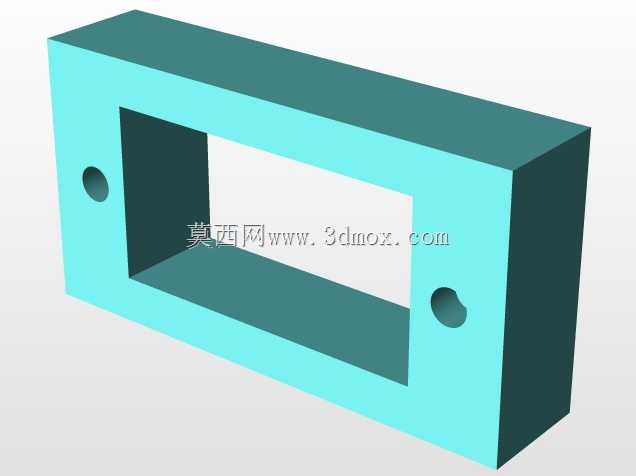

从结构逻辑看,料带沿模具前方水平送入,先经过定位与冲裁区域,再进入弯曲工位。图中浅色长料带已经显示出多工位排布特征,型孔、外形切口和预弯位置依次展开,末端零件与载体之间仍保持连接,便于步距送进。紫色与青色块体对应不同功能的成形镶件,分别承担压料、折弯、让位或顶出作用;红色小圆件多为定位销、固定螺钉或弹性顶件点,用于控制镶件位置和料带浮升高度。棕色圆柱导向件穿过模架主体,端部设置限位与安装结构,装配时需要保证同轴度和润滑间隙,避免高速连续冲压时拉伤。

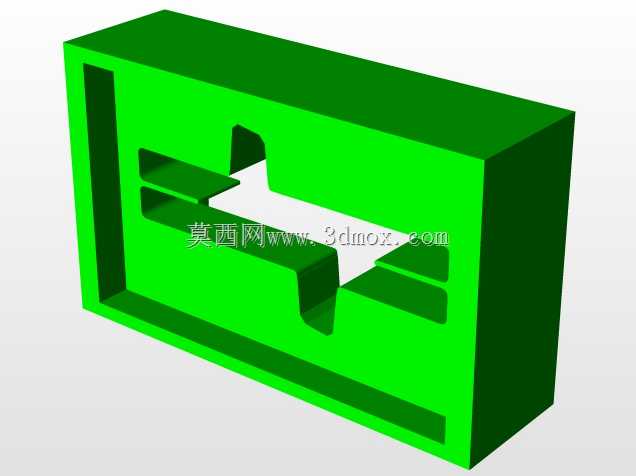

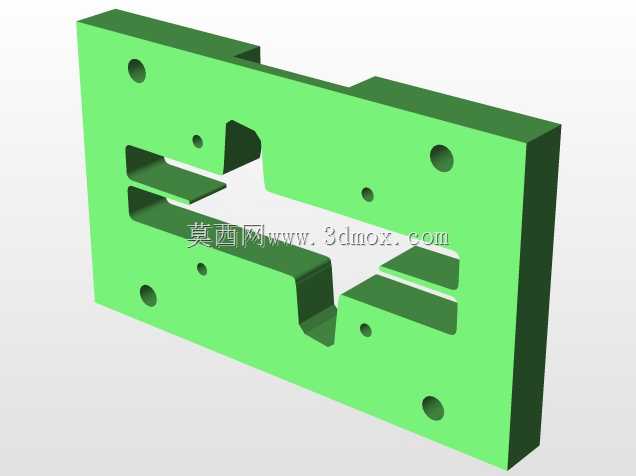

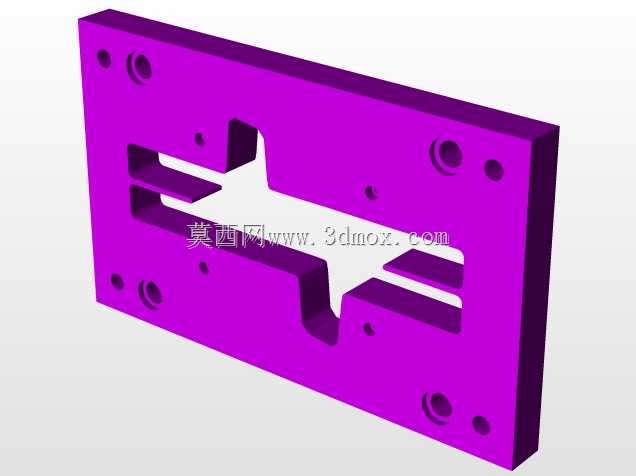

模具设计的关键不只是把折弯块摆放在板面上,而是要处理料带在每个工位的变形顺序。薄板弯曲时存在回弹,折弯角度、凸模进入深度、凹模开口宽度以及压料力都需要相互匹配。若先完成过大角度折弯,后续送料会因零件翘曲而卡滞;若裁切与弯曲顺序不合理,又会在断面产生拉扯毛刺。该结构将裁切、弯曲和导向区域集中在同一模架内,通过镶件化布置降低维修难度:刃口磨损后可单独拆下线割或研磨,折弯型腔修改时也不必整块模板重做。

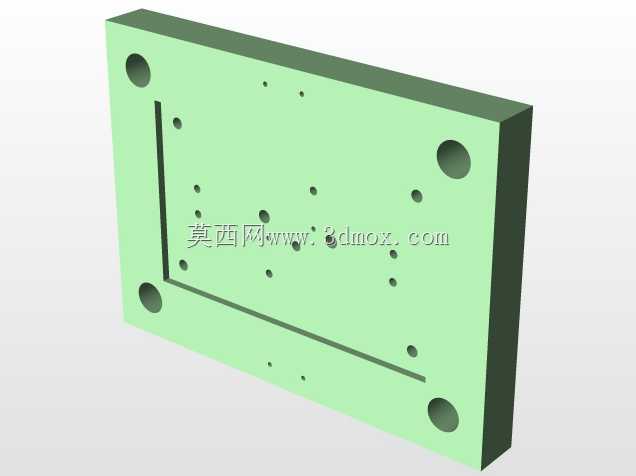

安装边界方面,模架外形受压力机工作台面、闭合高度和模柄区域限制。四根导向柱决定了模具外围最小维护空间,尤其前后伸出段在装入机床时不能与送料机、导料管或安全防护门干涉。料带入口侧需要留出放卷、校平与伺服送料机的对接空间,出口侧则要预留成品滑落或废料卷收位置。上下模板厚度、垫块高度和行程让位孔共同决定模具闭合高度,设计时需核对压力机最大装模高度与最小装模高度,同时确认滑块下行时折弯凸模、冲头和顶料构件之间没有硬接触。
在实际冲压节奏中,料带由外部送料器按固定步距推入,模具闭合时压料构件先压住带料,随后冲切刃口分离多余材料,折弯镶件再推动板料进入型腔;模具打开后,弹性顶件将料带抬离凹模面,防止包在凸模上影响下一循环。导正销通常配合工艺孔使用,能够修正送料误差,使弯曲位置与外形轮廓保持稳定。对于细小端子类零件,浮升高度过低会造成送料刮擦,过高则会使带料在导向件之间跳动,因此模板内的弹簧、顶针和导料板间隙需要按料厚与零件形状反复调整。
三维建模时应重点检查开闭模全过程的干涉关系,而不是仅看闭合状态。折弯块在斜向运动或上下运动时,需确认与料带、螺钉、销钉、弹簧孔和相邻镶件的安全间隙;冲切刃口处要体现合理壁厚,避免热处理后开裂;长导向件与模板配合段需标注同轴和润滑要求。对结构工程师而言,这类模型的价值在于把料带排样、工序分配、模架强度、维护拆装和机床适配放在同一空间中验证,使模具从概念结构进入可加工、可装配、可稳定量产的工程状态。
