精密多工位级进冲压成型工装结构

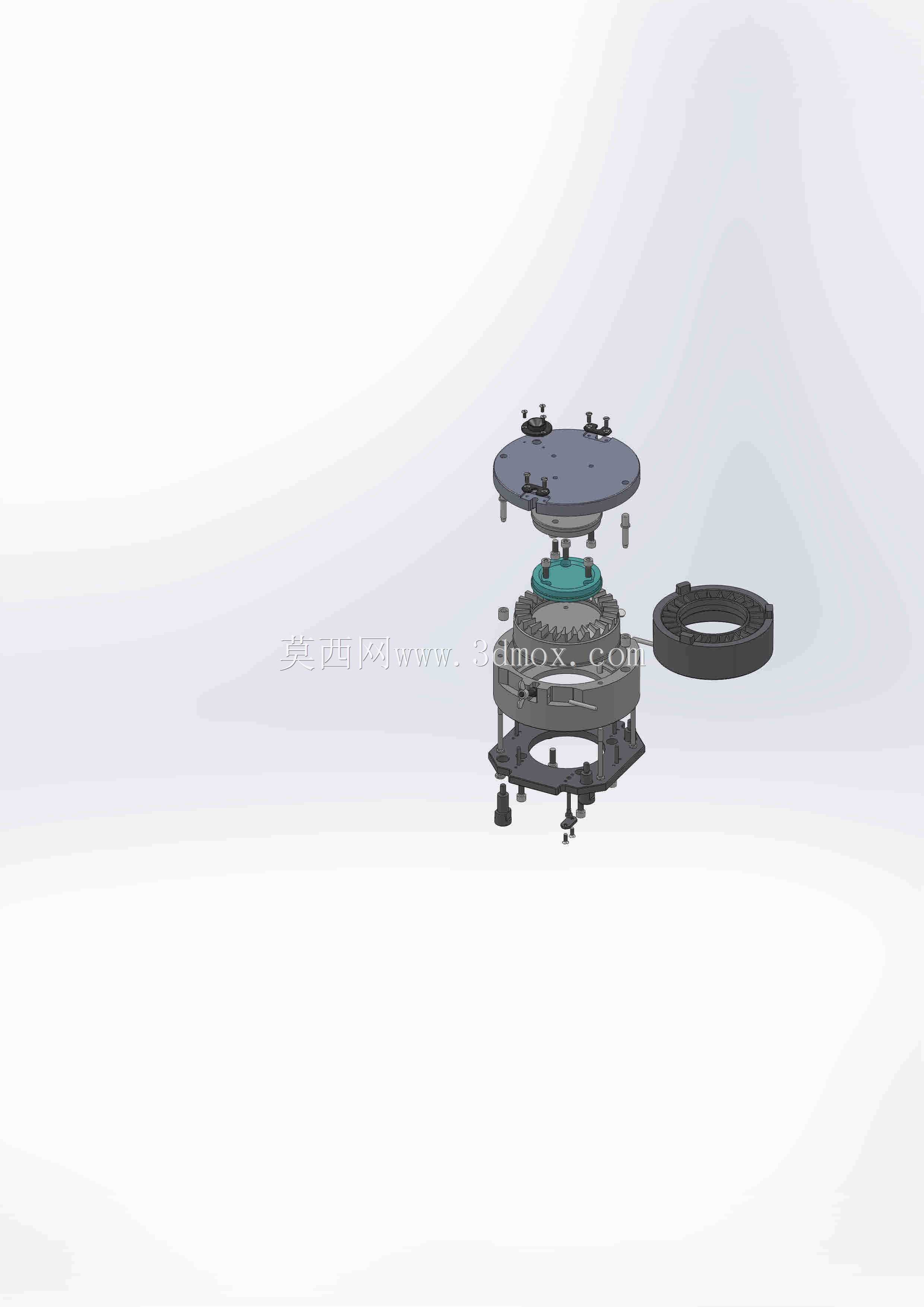

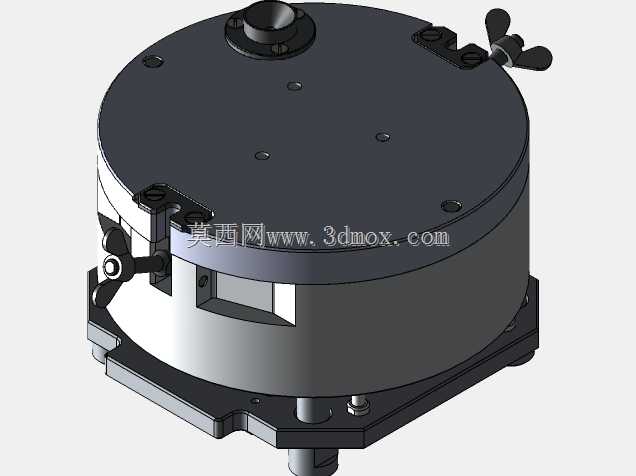

　　这套冲压成型工装主要面向批量五金钣金件的连续冷冲压加工场景，适配常见的开式可倾压力机与闭式单点压力机安装，可覆盖电子接插件、小型五金结构件、通讯类金属配件的冲裁、拉伸、压型、冲孔多工序连续加工需求，无需单工序多台设备周转，单台设备即可完成从带料开卷进料到成品件落料的全流程加工，大幅降低多工序定位带来的形位公差累积问题。从结构布局来看，整套工装采用上下模对中导向设计，模座选用标准中碳钢材质加工，上下模座之间配置四组独立导柱导套组件，导柱配合精度选用H6/h5间隙配合，可承受高速冲压工况下的侧向偏移力，避免凸凹模啃模损伤，延长核心工作零件的使用寿命。上模部分集成了冲裁凸模、拉伸凸模、压边圈与卸料板结构，卸料板采用弹性卸料设计，

　　内置矩形截面矩形弹簧提供卸料力，可在冲压回程时将箍在凸模上的带料平稳脱出，避免带料随凸模上行产生变形；下模部分对应布置凹模镶块、定位销、顶料杆与落料孔，凹模采用镶拼式结构，易磨损的刃口部位单独制作镶块，后期维护时仅需更换磨损镶块即可，无需整体报废凹模，大幅降低工装维护成本与停机维护时长。设计过程中优先考虑了带料的定位精度，在送料方向布置了多组导料板与侧刃定位结构，侧刃在带料侧边冲出定距缺口，配合自动挡料销实现步距的精准控制，步距精度可控制在±0.02mm范围内，满足精密五金件的尺寸公差要求；同时在拉伸工位设置了独立的压边力调节结构，通过调整压边螺栓的预紧力即可改变压边圈对带料的压紧力，适配不同厚度、不同材质带料的拉伸成型需求，

　　避免拉伸过程中出现起皱或者拉裂的成型缺陷。安装边界方面，这套工装的上下模座安装槽尺寸适配常规160吨及以下吨位压力机的工作台面规格，模柄采用标准直径50mm的压入式模柄，与压力机滑块的模柄孔直接配合安装，上下模座的夹紧槽位置对应常规压力机的T型槽布局，无需额外制作过渡转接板即可完成装夹，安装调试时仅需调整压力机滑块的闭合高度，配合试冲调整导柱的配合间隙即可投入生产。实际生产场景中，这套工装可适配0.2mm-2mm厚度的冷轧钢板、不锈钢带、铜带、铝带等常见冲压材质，单次冲压行程即可完成多工序加工，生产节拍最高可达每分钟120次，相比单工序冲压工装生产效率提升4倍以上，同时减少了工序间的人工周转与重复定位误差，成品件的尺寸一致性更好，

　　不良率可控制在千分之三以内，适合大批量连续化生产场景使用。结构设计上还充分考虑了废料排出的顺畅性，下模每个冲裁工位的下方都设置了倾斜的废料滑槽，冲裁产生的边角废料可沿滑槽直接滑入设备下方的废料收集箱，避免废料堆积在模腔内造成凸凹模崩刃；同时在上下模的对应位置设置了误送料检测触点，一旦带料送料步距出现偏差，检测触点会触发压力机的急停信号，避免误送料导致的模具损坏，提升工装运行的安全性。
