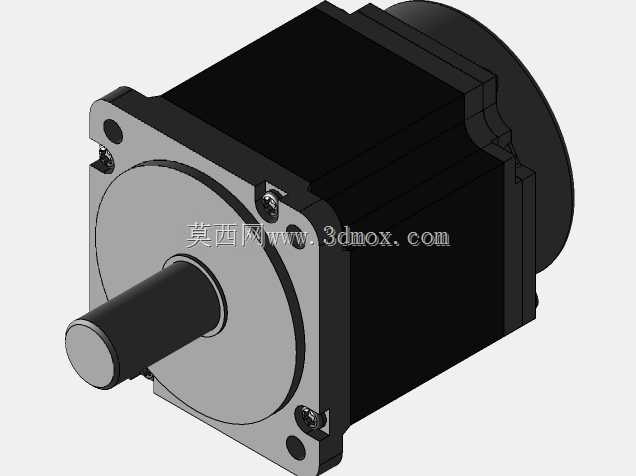

高精度工业伺服驱动电机三维结构

　　在自动化产线的定位传动、数控机床的进给轴驱动、工业机器人关节动力输出这类对位置精度、转速稳定性有严苛要求的场景里，伺服电机是核心执行元件，本次建模的这款伺服电机，针对中惯量负载工况做了结构适配，能覆盖3C装配、包装输送、金属切削等多类设备的动力需求。从实际用途来看，这款电机可配套脉冲型或总线型伺服驱动器，实现位置、速度、转矩三种控制模式的切换，既可以在贴装设备里完成毫米级精度的往复定位，也能在输送机构里提供恒定转矩输出，还能在张力控制场景下维持稳定的转速跟随，适配多数通用工业设备的动力端需求。

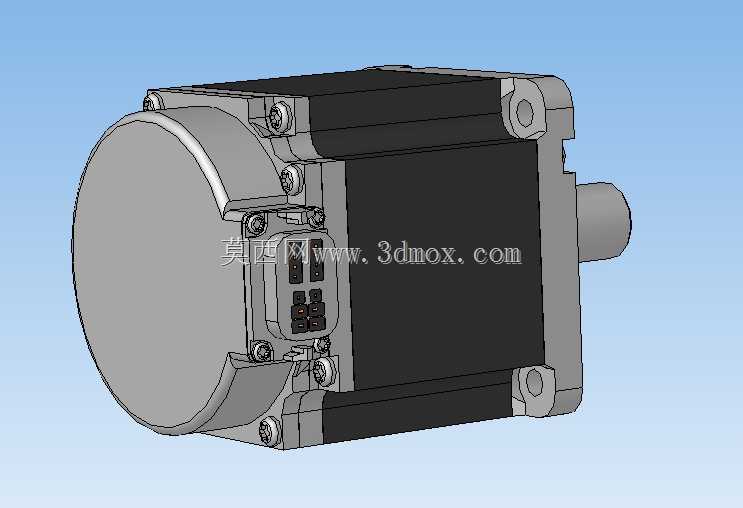

　　建模过程中首先还原了电机的功能特性：输出轴采用标准轴径配合键槽结构，可直接配套同步轮、联轴器、行星减速机等常用传动件，无需额外做轴头改制；后端编码器安装位预留了足够的布线空间，接线端子采用侧置布局，避免电机安装后线缆与周边机架产生干涉；机身外壳的散热筋结构沿轴向排布，配合端盖的密封设计，既保证连续运行时的散热效率，也能适配车间多粉尘、少量切削液飞溅的常规工业环境。

　　设计思路上完全遵循实物的工程逻辑，没有做外观上的夸张修改：前端盖的安装止口做了公差适配的结构还原，四个安装孔的孔位间距严格对应行业通用安装尺寸，方便设计人员直接将模型导入装配体做干涉检查；机身的方形安装法兰兼顾了卧式、立式两种安装方式的需求，不管是直接固定在设备安装板上，还是配套法兰支架做侧装，都能匹配对应的安装基准；接线盒的位置做了可旋转的结构预留，实际使用时可根据布线方向调整接线口朝向，减少线缆弯折半径过大导致的信号干扰问题。

　　外形尺寸与安装边界的还原是本次建模的重点，电机的总长度、输出轴伸出长度、机身截面尺寸、安装孔的中心距、止口的直径与深度都严格按照实物测绘尺寸建模，设计人员在做设备布局时，可以直接调用模型确认动力端的安装空间，不需要额外核对二维图纸的尺寸链；输出轴的中心高对应标准安装座的尺寸，配套常用的电机安装座时不会出现中心高偏差导致的传动不同轴问题；电机尾部的编码器凸起部分也做了完整还原，避免设备设计时尾部与护罩、走线槽产生碰撞。

　　从结构细节来看，端盖与机身的连接螺栓位置、轴承室的结构、油封的安装位都做了分层建模，不仅能用于设备整体的装配干涉检查，也能给电机维修、改制的技术人员提供结构参考；机身表面的标识位做了平面预留，实际生产时可直接在对应位置粘贴参数铭牌，不需要额外调整外壳结构。对于做非标设备设计的工程师来说，这个模型可以直接导入装配体，完成电机与减速机、安装支架、传动轮的配套装配校验，提前排查安装空间不足、线缆干涉、传动不同轴等常见设计问题，减少实物装配时的整改工作量。
