集成编码器的蜗轮蜗杆减速驱动单元

　　在轻载自动化输送、小型精密变位机构、智能仓储分拣模组这类对安装空间有严格限制，同时需要低速大扭矩输出与精准位置反馈的场景里，集成式蜗轮减速驱动单元一直是结构工程师选型时的高适配方案。这套驱动结构没有采用电机外接独立编码器、再串接独立减速机的分体式排布，而是将反馈检测元件、蜗轮蜗杆减速副、驱动电机本体做了同轴集成设计，从根源上减少了分体安装带来的对接同轴度误差、连接法兰冗余占用空间、传动链累计间隙等常见问题。

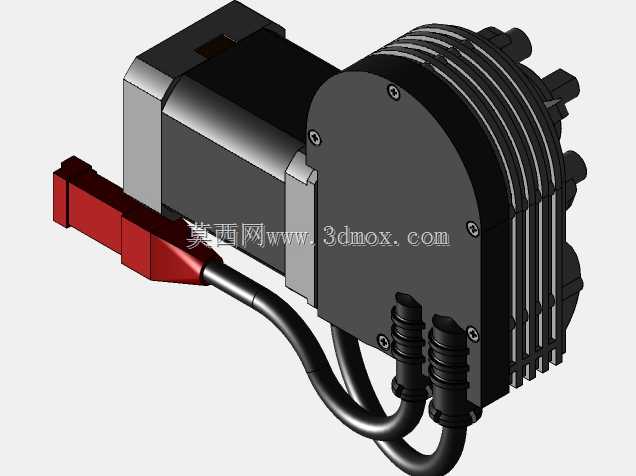

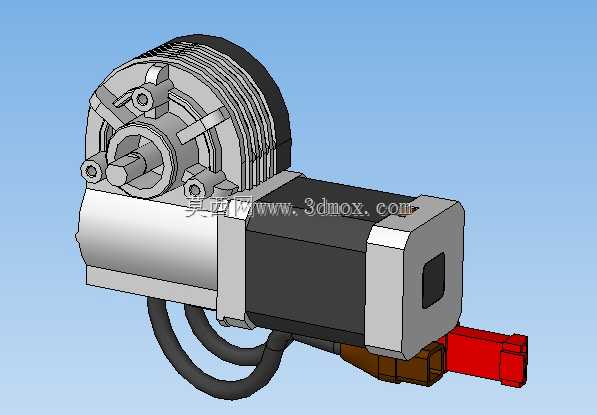

　　从结构排布逻辑来看，动力输出端的蜗轮箱采用了鳍片式散热壳体设计，区别于普通光面壳体的蜗轮减速箱，这种外凸的散热筋结构不需要额外增加壳体外形尺寸，就能大幅提升壳体与空气的接触面积，在设备持续运行、电机持续发热的工况下，能通过自然对流带走减速箱内部蜗轮蜗杆啮合产生的摩擦热量，避免润滑脂高温劣化，延长啮合副的维护周期。输出轴采用了带扁位的圆柱轴结构，不需要额外加工复杂的键槽，就能通过轴扁位传递扭矩，适配同步带轮、小模数齿轮、摆杆类负载的安装，输出轴周边预留了三个成三角形分布的安装螺孔，安装孔的位置度公差控制在0.02mm范围内，对接负载端法兰时不需要反复调整对位，能直接完成锁紧固定，降低现场装配的调校难度。

　　集成的编码器单元布置在电机尾端，和电机转子轴做直连设计，没有采用齿轮或者同步带传动的间接检测方案，从结构上消除了传动间隙带来的位置检测误差，能够实时反馈转子的实际转速、转角位置，给上位控制系统提供精准的位置闭环信号，在需要多点位停靠、转速精准调控的工况下，不需要额外加装外置位置传感器，就能实现0.1度级的位置控制精度。电机尾端的出线采用了带锁紧结构的快插接头，区别于普通的引线直接引出结构，这种快插接头在设备布线时能快速完成接线，接头自带的锁紧卡扣能避免设备运行过程中振动导致的接线松脱，出线处的密封结构能阻挡车间环境里的粉尘、切削液雾气进入电机内部，适配多数工业车间的常规使用环境。

　　从安装边界来看，整套驱动单元的横向总长度控制在分体式电机加减速机组合长度的70%左右，蜗轮箱部分的径向尺寸和常规同功率蜗轮减速箱保持一致，不需要重新设计安装基座的开孔尺寸，就能直接替换原有不带位置反馈的普通蜗轮电机，对于现有设备的升级改造场景非常友好，不需要改动原有设备的安装板结构，就能完成带位置反馈功能的驱动单元替换。蜗轮蜗杆副采用了渐开线圆柱蜗杆匹配锡青铜蜗轮的材质组合，蜗杆表面做了硬化处理，硬度达到HRC55以上，蜗轮采用耐磨锡青铜材质，啮合过程中跑合性能好，传动平稳无明显冲击，反向自锁特性可以避免垂直安装场景下负载断电后出现溜车问题，不需要额外加装抱闸机构就能满足轻载垂直轴的安全停靠要求。

　　在实际选型适配时，需要注意输出轴的径向负载承受能力，这套集成驱动的输出轴支撑采用了两个深沟球轴承做跨距排布，能承受一定的径向悬臂负载，但是如果对接的是链轮、重载齿轮这类径向力较大的负载，需要额外增加支撑轴座来分担径向力，避免轴承过早出现疲劳磨损。编码器的信号输出采用了常规的差分信号制式，能适配市面上多数通用的运动控制器，不需要额外配置专用的信号转换模块，降低了电控系统的配套成本。整套结构的所有连接缝隙都做了止口定位设计，装配时能通过止口保证各部件的同轴度，批量装配时的一致性好，不会出现不同批次产品同轴度偏差过大导致的运行振动、噪音超差问题。
