三菱TH-T18热继电器配套S-T10接触器结构

　　在低压配电与工业控制回路的搭建场景里，接触器与热继电器的组合是电机回路、小功率负载通断控制的核心标配元件，这套TH-T18热继电器搭配S-T10接触器的组合结构，主要面向额定工作电流10A等级的三相交流负载控制场景，常见于小型传送带驱动、机床辅助泵组、小型风机、自动化设备辅助工位的动力回路中，承担负载通断控制与过载、断相保护的核心功能。从实际工程应用的角度看，这类组合式电器的安装匹配度直接影响柜内布线效率与后期维护便捷性，建模过程中需要优先保证两个元件对接面的尺寸精度，避免出现安装卡扣错位、接线端子对齐偏差的问题。

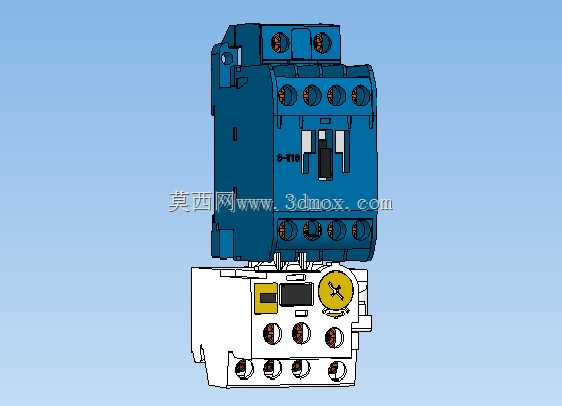

　　这套组合的功能逻辑非常明确，上部的S-T10交流接触器承担回路的主动通断功能，依靠电磁线圈得电产生的吸力带动主触点闭合，实现小电流控制大负载的通断切换，自带的辅助触点还可以接入PLC的反馈回路，实现设备运行状态的信号采集；下部叠装的TH-T18热继电器是过载保护元件，通过内部双金属片受热弯曲的物理特性，在回路出现长时间过流、负载卡滞导致电流超额定值时，触发常闭触点断开，切断接触器线圈的供电回路，强制切断主回路电源，避免负载电机因长时间过载烧毁绕组。两个元件采用直插式叠装设计，不需要额外的安装转接板，接触器下部的输出端子可以直接插入热继电器上部的输入对接端，既减少了柜内的二次接线工作量，也能缩短主回路的走线长度，降低柜内线路杂乱带来的安全隐患。

　　从结构设计的细节来看，接触器主体采用模块化的卡扣式外壳设计，上部三个主接线端子用于接入三相进线电源，端子处自带防触电的防护挡板，只有插入接线端子时才会压开挡板，避免运维过程中误触带电部位；中部的电磁机构区域做了密封防护，减少车间内粉尘、金属碎屑进入机构内部导致的卡滞问题，侧面预留了辅助触点模块的扩展卡槽，可以根据控制需求加装不同对数的常开、常闭辅助触点，不需要更换接触器主体就能适配不同的控制逻辑。下部叠装的热继电器侧面设置了电流整定旋钮，可以根据实际负载的额定电流调整保护动作阈值，旋钮周边做了清晰的电流刻度标识，整定参数时不需要额外查阅手册就能快速完成设置；热继电器正面设置了测试按钮与复位按钮，日常运维时可以按下测试按钮模拟过载状态，验证保护回路的动作可靠性，故障触发后可以通过复位按钮手动恢复回路状态，复位按钮还可以切换自动复位模式，适配无人值守的设备运行场景。

　　关于安装边界与外形尺寸的把控，建模时需要严格遵循元件的实际安装尺寸规范：整套组合采用标准35mmDIN导轨安装方式，背部的导轨卡扣尺寸需要匹配通用导轨的卡槽规格，保证安装时可以快速卡入导轨，不需要额外打孔固定；整套元件的总宽度控制在3个模数的尺寸范围内，高度方向叠装后不会超出小型低压控制柜的元件安装空间深度，接线端子的接线空间预留需要满足1.5-2.5平方毫米多股铜芯线的接入需求，端子螺丝的下压行程要匹配线径的压接范围，避免建模时出现端子空间不足导致的接线干涉问题。热继电器下部的三个输出端子与接触器上部的三个输入端子保持同相位对齐，主回路的导电排路径做了最短化设计，降低大电流通过时的线路损耗与发热问题；两个元件对接处的定位卡扣做了防呆设计，只有方向正确时才能完成叠装，避免现场安装时出现相位接反的低级错误。

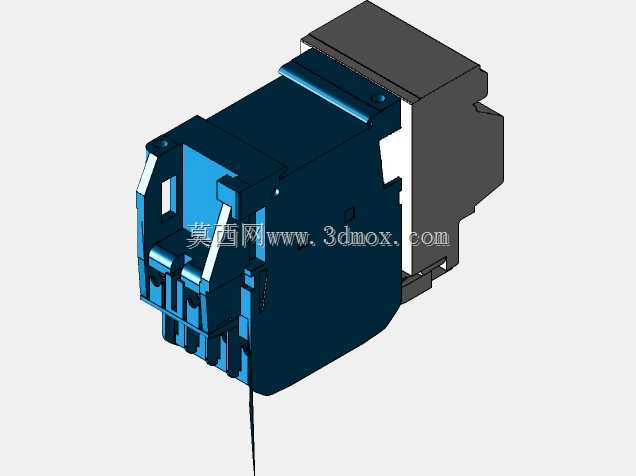

　　从三维建模的工程实用性角度出发，这套模型的细节还原需要兼顾结构准确性与装配逻辑合理性：外壳的散热槽结构要按照实际产品的开槽位置还原，因为热继电器的动作特性与自身散热条件直接相关，散热槽的尺寸、开孔密度都会影响热保护的动作曲线，建模时不能随意简化省略；接触器的动作机构行程、热继电器的脱扣指示窗口位置都要准确还原，方便后期做柜内布局的干涉检查时，能够准确判断元件动作时是否会与周边的线槽、其他元件产生碰撞。对于电气设计人员来说，精准的三维模型可以提前在虚拟环境中完成柜内布局的校验，计算柜内的散热空间预留，核对走线的弯曲半径，减少现场安装时出现的元件干涉、布线空间不足等问题，大幅提升低压柜的设计效率与装配准确率。
