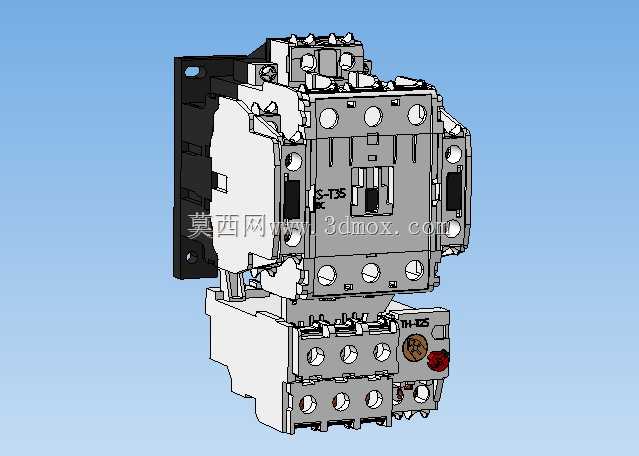

三菱S-T35BC接触器搭配TH-T25热继电器组合结构

　　这套低压控制保护组合器件，是工业电气控制回路里的常用配置，日常在工厂生产线的电机控制回路、小型设备的动力配电回路里随处可见，主要承担主回路的通断控制与负载过载保护功能。从结构设计来看，接触器主体采用上下分层的布局，上部为电磁驱动与主触点腔体，侧面预留标准导轨安装卡扣，适配行业通用的35mmDIN导轨安装，安装时无需额外打孔固定，直接卡入导轨即可完成初步固定，接线端子排布在器件正面上下两侧，主回路端子与辅助触点端子做了明确的分区，现场接线时能快速区分回路类型，减少接错线的概率。热继电器部分直接插接在接触器的下部出线端，两者的接线端子采用对位插接设计，不需要额外的连接导线，既减少了接线工作量，也能降低接触不良带来的回路故障风险，热继电器侧面设置了电流整定旋钮与测试脱扣按钮，整定电流时可直接根据负载额定电流旋转旋钮调整，测试按钮可在设备检修时手动触发脱扣，验证保护回路的有效性，还带有常开常闭辅助触点，可分别接入故障报警回路与接触器控制回路，过载触发时直接切断接触器线圈供电，同时给上位控制系统发送故障信号。

　　从实际应用场景来说，这类组合器件多用于额定电流35A以下的三相异步电机控制回路，比如小型输送线的驱动电机、机床辅助设备的动力电机、小型风机水泵类负载，接触器负责接收控制信号完成主回路的接通与分断，可频繁操作启停，热继电器则实时监测主回路的运行电流，当负载出现过载、断相导致电流超过整定值时，双金属片受热弯曲触发脱扣机构，切断控制回路让接触器断开主电源，避免电机长时间过流烧毁绕组。设计时充分考虑了现场运维的需求，器件正面的所有操作部件都朝向运维人员站立的方向，不需要侧身或者探入柜内就能完成电流整定、复位操作，触点部分采用了银合金材质，能承受频繁启停带来的电弧烧蚀，延长器件的使用寿命，灭弧腔设置在主触点周边，分断时产生的电弧能被快速切割熄灭，避免弧光短路。

　　安装边界方面，整套组合器件安装在柜内导轨上时，上下方向需要预留至少30mm的走线空间，方便进出线的弯折与端子接线操作，左右两侧需要预留20mm的散热间隙，避免多器件紧密排布导致热量积聚，影响器件的载流能力与使用寿命，器件背部的导轨卡扣带有锁止结构，卡入导轨后不会因为柜内振动或者接线拉扯出现移位，接线端子的压线范围适配1.5平方到6平方的铜芯导线，能覆盖常规小功率负载的接线需求。从结构细节来看，接触器的电磁线圈部分做了降噪处理，吸合时的电磁噪音控制在行业标准范围内，不会给车间环境带来额外的噪音污染，热继电器的脱扣等级为10A，适配常规的轻载启动负载，启动过程中不会因为短时启动电流误触发脱扣，正常运行时过载则能在规定时间内动作，兼顾了启动可靠性与运行保护的需求。

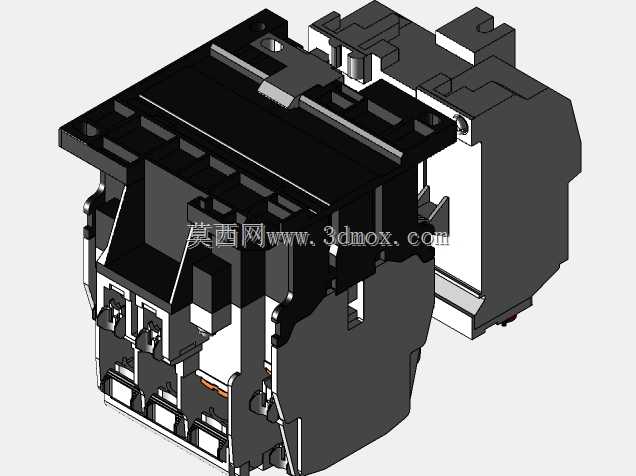

　　在三维建模层面，这套模型完整还原了器件的所有外部结构细节，包括端子的螺丝槽位、卡扣的结构形态、旋钮的刻度标识、安装孔位的尺寸位置，可直接用于电气柜的三维布局设计，设计师在做柜内排布时，能直接调用该模型验证安装间隙、走线空间是否满足要求，提前规避现场安装时出现的器件干涉、接线空间不足等问题，也可用于电气原理教学的演示模型，直观展示接触器与热继电器的组合安装方式与结构形态。
