膝垫塑料件一模两腔注塑成型模具结构

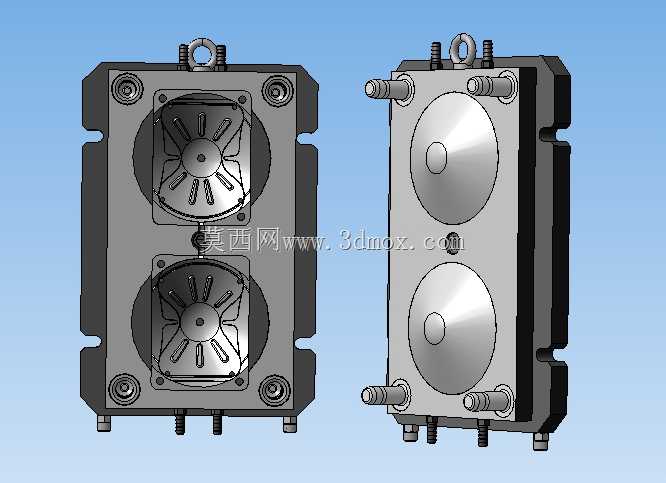

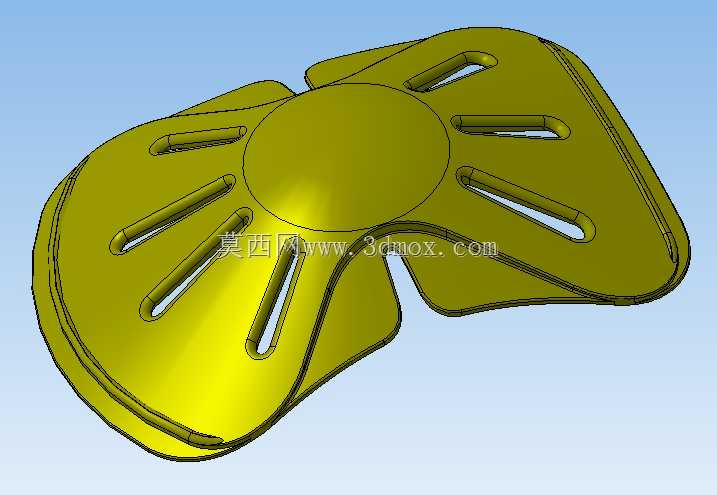

　　这套模具针对膝垫类塑料衬垫零件的批量注塑生产设计，采用一模两腔的型腔布局，适配卧式注塑机的安装规格，可在单次注塑循环中完成两个膝垫塑料件的成型作业，大幅提升单批次生产效率，适配汽车内饰、防护装备、办公家具等领域配套膝垫零件的规模化生产需求。从结构设计来看，模具分为定模侧与动模侧两大模块，定模侧设置两个对应膝垫外表面的抛光型腔，表面粗糙度达到Ra0.8以下，保证成型后塑料件外表面无明显熔接痕、缩痕，满足外观件的表面质量要求；动模侧设置对应膝垫内表面的型芯结构，针对膝垫表面的放射状加强筋结构，型芯上做了对应1.5°的脱模斜度，避免顶出过程中加强筋位置出现拉伤、白印等成型缺陷。浇注系统采用侧浇口进料，

　　浇口位置设置在两个膝垫零件的侧边非外观区域，浇口截面尺寸为2mm×1.5mm，既保证熔融塑料能够快速充满两个型腔，也能在成型后方便去除浇口凝料，减少后续修整工作量。冷却系统采用环绕式水路布局，在定模型腔板与动模型芯板内分别开设直径8mm的冷却水道，水道距离型腔壁的距离保持在12-15mm区间，相邻水道间距控制在25mm左右，保证成型过程中型腔各区域温度均匀，将成型周期内的模具温度波动控制在±5℃以内，减少塑料件因冷却不均产生的翘曲变形问题。导向定位系统采用四组导柱导套配合结构，导柱直径为20mm，导套设置自润滑衬套，合模过程中可实现动定模的精准对位，合模错位量控制在0.02mm以内，避免因错位导致的零件飞边、壁厚不均问题；

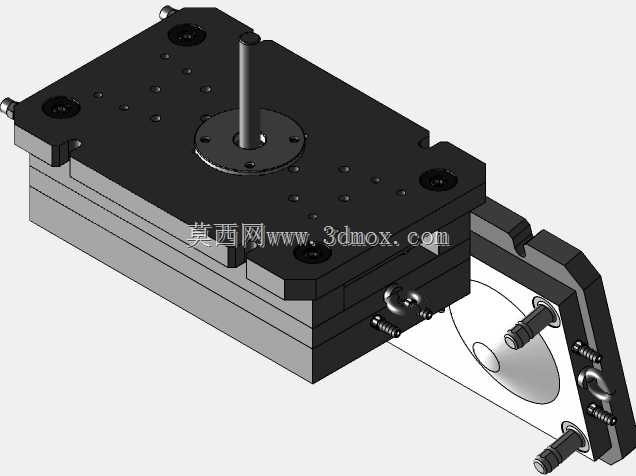

　　同时在模具的四个角部设置零度精定位块，进一步保证合模精度，满足膝垫类零件的尺寸公差要求。顶出系统采用顶杆顶出结构，顶杆分布在膝垫零件的边缘以及加强筋的交汇位置，顶杆直径为4mm，顶出行程设置为35mm，保证开模后塑料件能够顺利脱离型芯，同时顶杆端面与型芯表面齐平，避免在零件表面留下过高的顶杆印痕。模具的安装边界适配200T规格卧式注塑机的拉杆间距，模具总厚度为280mm，开模行程预留120mm的取件空间，吊环孔设置在模具顶部的中心位置，采用M16规格的吊环螺纹，方便模具的吊装与上机安装。排气结构开设在型腔的末端以及加强筋的填充末端，排气槽深度控制在0.02mm，宽度为6mm，可在注塑填充过程中快速排出型腔内的空气，避免零件出现烧焦、

　　缺胶等成型缺陷。这套模具的结构设计充分考虑了膝垫塑料件的结构特点，针对零件上的曲面、加强筋等特征做了对应的成型优化，在长期批量生产过程中可保持稳定的成型质量，减少生产过程中的调机难度与模具维护成本，适配PP、ABS等常用热塑性塑料的注塑成型工艺要求，生产出的膝垫零件尺寸精度可达到MT5级标准，满足下游装配环节的尺寸配合要求。
