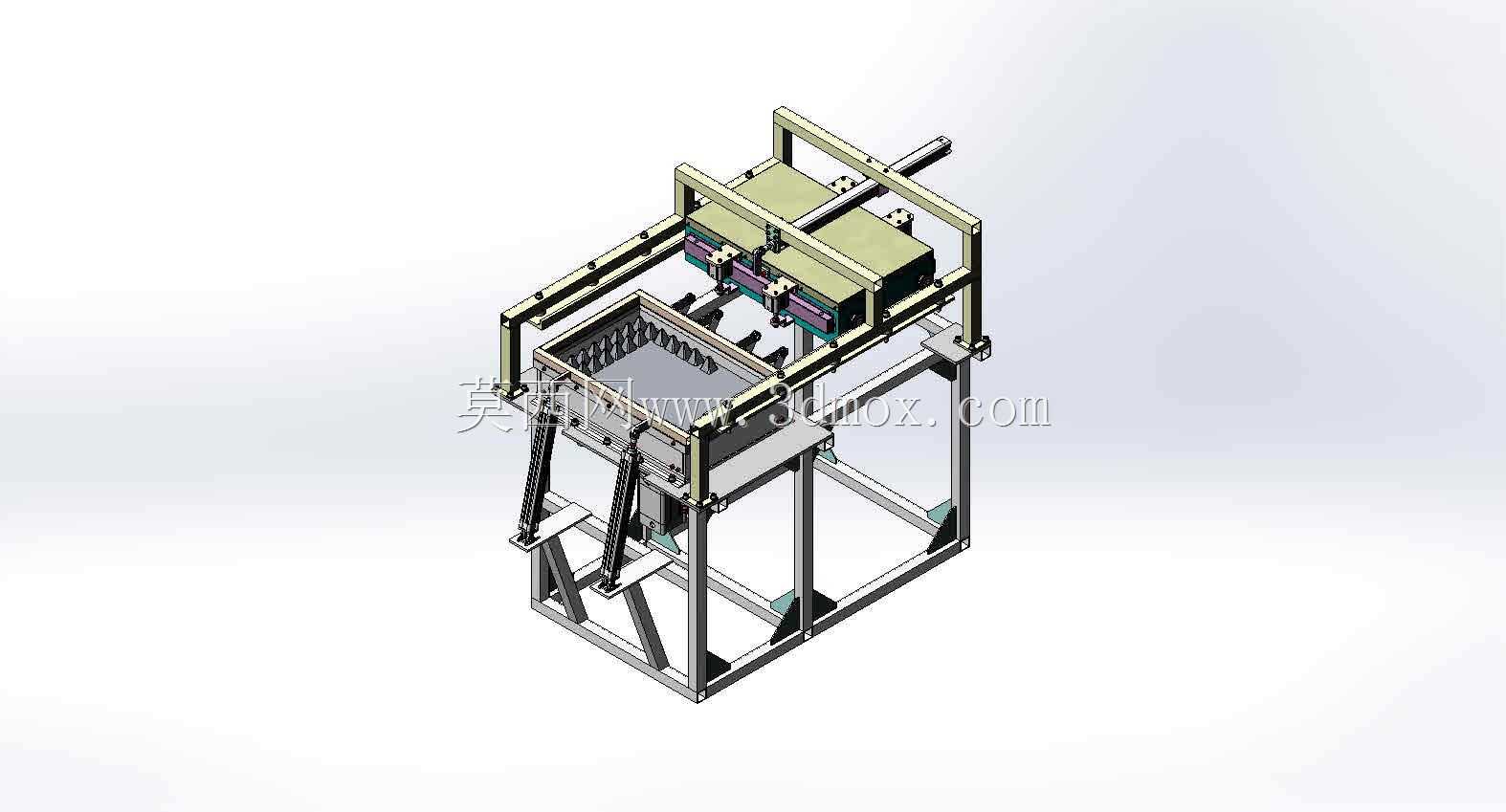

工业用框架式真空成形加工设备结构

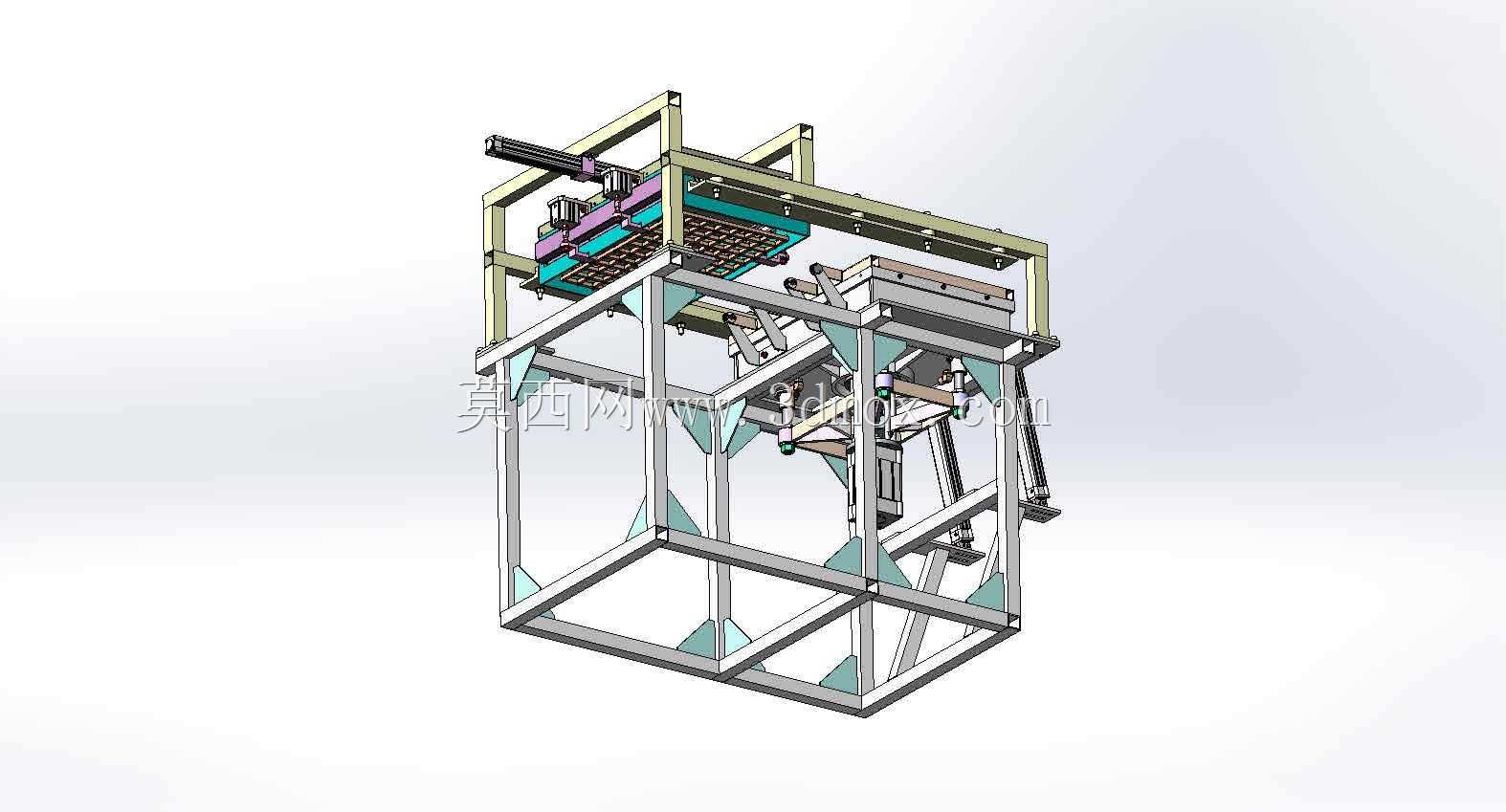

　　这套真空成形设备的结构设计，核心面向热塑性板材的批量成形加工场景，常见于包装耗材、工业托盘、薄壳塑件的生产环节，区别于小型台式真空成形装置，该机型采用落地式方管焊接机架作为承载主体，整体安装边界适配常规车间流水线的工位排布，底部预留的地脚安装位可直接与车间预埋钢板配合固定，不需要额外搭建加高操作台，操作人员站在地面即可完成上下料操作，适配1.2米幅宽以内的热塑性板材加工需求。从功能分区来看，设备上层布置的是可水平滑移的加热模组安装架，采用双直线导轨作为滑移导向，配合气缸驱动实现加热工位与成形工位的快速切换，避免加热组件长时间停留在成形区造成板材过度软化，同时滑移行程的硬限位设计直接集成在机架横梁上，不需要额外安装外置限位支架，

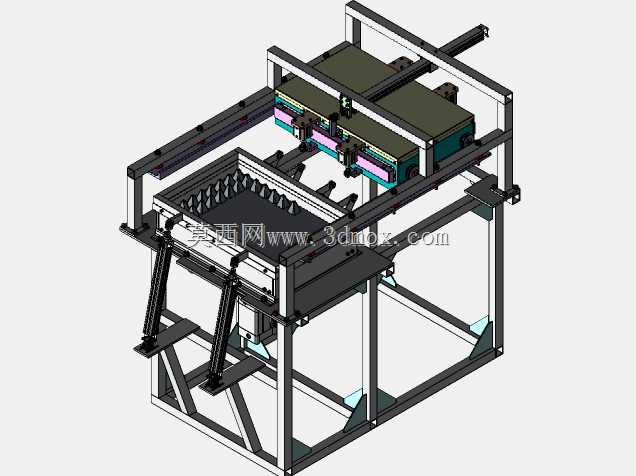

　　减少了设备外围的突出结构，降低车间内人员通行的磕碰风险。中部的成形腔体采用围板拼接结构，腔体边缘布置整圈密封胶条安装槽，当板材被周边压框压紧后，腔体内部可快速建立负压，让加热软化的板材紧贴模具表面完成成形，压框的升降采用双侧导杆配合气缸驱动，导杆表面做硬铬处理减少长期运行的磨损，压框的压紧力可通过气源压力调整，适配不同厚度板材的压紧密封需求，避免出现漏气导致的成形轮廓不清晰问题。机架下部预留了真空管路与储气罐的安装空间，真空发生装置可直接内置在机架下层腔体内，不需要在设备外部单独布置真空泵安装位，缩减了设备整体的占地尺寸，同时管路走线全部沿方管机架的内腔布置，外部仅预留气源与电源的接线接口，车间布线时可直接从地面走线槽接入，

　　避免管线外露造成的生产安全隐患。设计过程中重点考量了设备的维护便捷性，加热模组的安装板采用快拆螺钉固定，当加热管出现损耗时不需要拆解整个上层机架，仅需松开快拆螺钉即可将加热模组整体移出更换；成形腔体的围板采用分段式螺栓连接，当需要加工不同深度的成形件时，可快速更换对应高度的围板组件，不需要重新制作整个腔体结构，降低产线换型的改造成本。机架的整体受力经过校核，上层加热模组与滑移机构的全部载荷通过四根竖向方管立柱传递到底部框架，立柱与底部框架的连接位置加焊三角形加强筋，避免长期运行出现机架变形导致的导轨平行度偏差，保证加热模组滑移的顺畅性。设备的操作按钮盒预留安装在机架前侧的立柱位置，操作人员放置好板材后可直接在身前触发压框压紧、

　　加热模组移位、真空抽气的流程动作，不需要侧身操作相邻工位的控制按钮，减少操作过程中的动作浪费。针对成形过程中可能出现的板材冷却收缩问题，压框的压紧面设计了细微的锯齿纹路，增大与板材边缘的摩擦力，避免板材收缩过程中出现移位导致的成形尺寸偏差，同时腔体内部的真空抽气口采用均匀分布的多孔布局，避免局部抽气速率过快造成的板材局部拉伸过度问题。整套结构没有采用复杂的定制化加工件，大部分结构件采用标准方管、标准直线导轨、标准气缸拼接组装，加工难度低，普通的机加工车间即可完成整套设备的制作装配，不需要依赖高精度的五轴加工设备，适合中小规模的加工厂自行组装调试，设备的整体高度控制在两米以内，适配常规车间的厂房层高，不需要为设备单独加高车间空间，运输过程中可将上层滑移架与底部机架拆分后装车，到现场后仅需完成螺栓紧固与管路接线即可投入使用，降低了长途运输的成本与现场安装的难度。
