停机坪输送线配套驱动装置结构设计

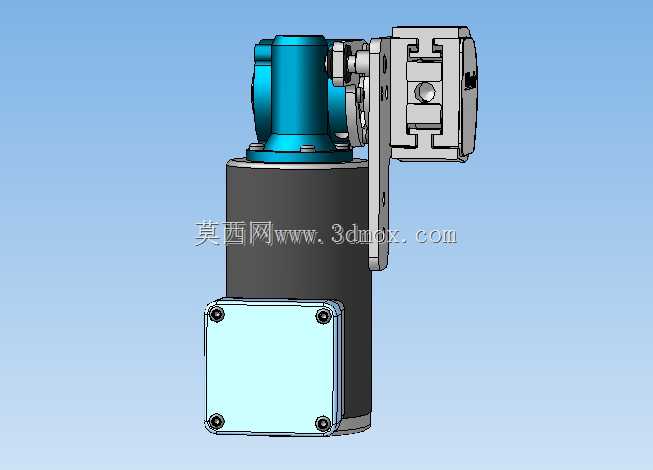

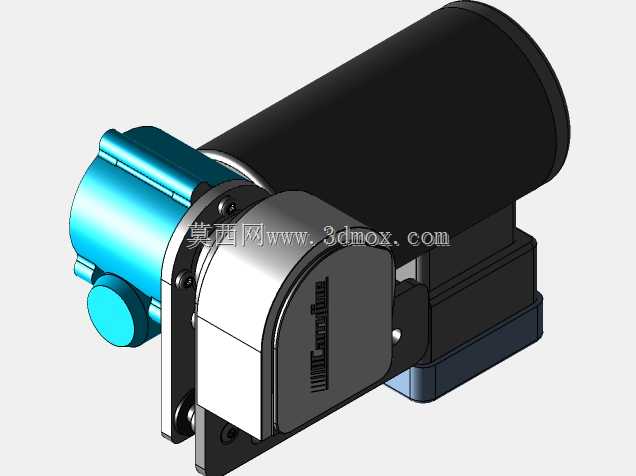

　　在机场地面保障的停机坪作业场景中，行李、货盘以及地面保障物资的短距离转运，往往需要适配停机坪特殊作业环境的输送设备完成高效流转，这类输送设备的核心动力输出部件，就是本次呈现的停机坪输送机驱动装置。不同于普通厂区内使用的输送驱动，停机坪作业区域存在露天作业温差大、地面震动频繁、偶尔有设备剐蹭风险的特殊工况，因此该驱动装置在结构设计阶段就做了针对性的适配调整。从整体结构布局来看，该驱动采用动力单元与传动输出单元直连侧装的布局形式，下部为动力输出的核心电机段，电机外壳采用加厚铸铝材质做密封处理，接线端设置在电机侧下方的方形接线盒内，接线盒四周采用螺栓压紧密封垫的固定形式，能够有效阻挡停机坪作业时的扬尘、

　　偶尔的降雨以及地面冲洗时的溅水进入电机内部，避免电路故障影响输送作业。电机上部连接的是蜗轮蜗杆传动段，蓝色涂装的传动箱壳体采用一体铸造成型后做镗孔加工，内部传动副的啮合间隙经过严格调校，既能够实现电机输出轴与输送辊驱动轴的90度转向传动，匹配侧装的布局需求，又能通过蜗轮蜗杆的自锁特性，在驱动停止动力输出时锁止输送线的辊轴，避免停机坪存在轻微坡度的区域，输送线上的货盘出现自行滑移的安全隐患。传动箱侧部延伸出的安装支架是整个驱动装置与输送线机架连接的核心承载部件，支架上开设的多组安装孔位做了长圆孔设计，现场安装时可以根据机架的焊接误差微调驱动的安装位置，保证传动输出轴与输送辊轴的同轴度，避免长期运行出现轴封磨损、传动异响的问题。

　　支架端部连接的是驱动与输送辊的连接座，连接座采用剖分式夹紧结构，不需要额外加工复杂的法兰连接结构，现场安装时只需要将连接座卡在输送辊的端轴上，拧紧夹紧螺栓就可以完成动力对接，大幅缩短停机坪输送设备的现场安装与后期维护更换的耗时。从安装边界尺寸来看，该驱动装置整体的竖向高度控制在适配常规停机坪地面输送机的机架侧边安装空间范围内，横向突出机架的尺寸经过优化，不会超出输送设备的整体外轮廓，避免停机坪内行李牵引车、托盘车通行时剐蹭到驱动部件。传动箱顶部设置的注油孔与底部的放油孔做了外置设计，日常维护时不需要拆解驱动整体结构，就可以完成传动箱内润滑油的更换，适配停机坪户外作业快节奏的维护需求。在实际运行过程中，

　　该驱动装置的动力输出特性经过调校，启动时采用软启动的动力输出曲线，避免启动瞬间冲击力过大导致输送线上的行李、货物倾倒，运行时的传动噪音控制在机场作业的噪音标准范围内，不会对停机坪的作业指挥通讯造成干扰。考虑到停机坪冬季低温环境下润滑油粘度上升的问题，传动箱内部的润滑腔做了扩容设计，选用低温性能优异的润滑脂填充，能够在零下二十度的低温环境下保持顺畅的传动效率，不会出现低温启动卡滞的问题。驱动装置所有外露的金属部件表面都做了喷塑防腐处理，安装螺栓全部采用不锈钢材质，能够抵御停机坪临近海岸区域的盐雾腐蚀，延长设备在露天环境下的使用寿命。在结构建模过程中，所有配合面的公差都按照机械设计的配合标准做了参数化设定，安装孔位的位置度、传动副的中心距等关键尺寸都做了参数关联，后期如果需要适配不同功率的电机、不同直径的输送辊轴，只需要调整对应参数就可以快速衍生出适配不同规格输送线的驱动型号，不需要重新搭建整体模型框架，大幅提升同系列产品的设计迭代效率。
