带储料仓的倾斜式散料输送装置

　　这套带储料仓的倾斜输送装置，主要面向散状颗粒、粉体物料的中转存储与连续上料作业场景，常见于粮食加工、建材生产、煤化工散料转运、饲料加工等生产环节，用来衔接前段来料与后段加工、包装工序，解决散料暂存与定量、连续输送的衔接问题，避免来料间断导致后段工序空转，也能缓冲前段来料峰值过大造成的物料溢撒。

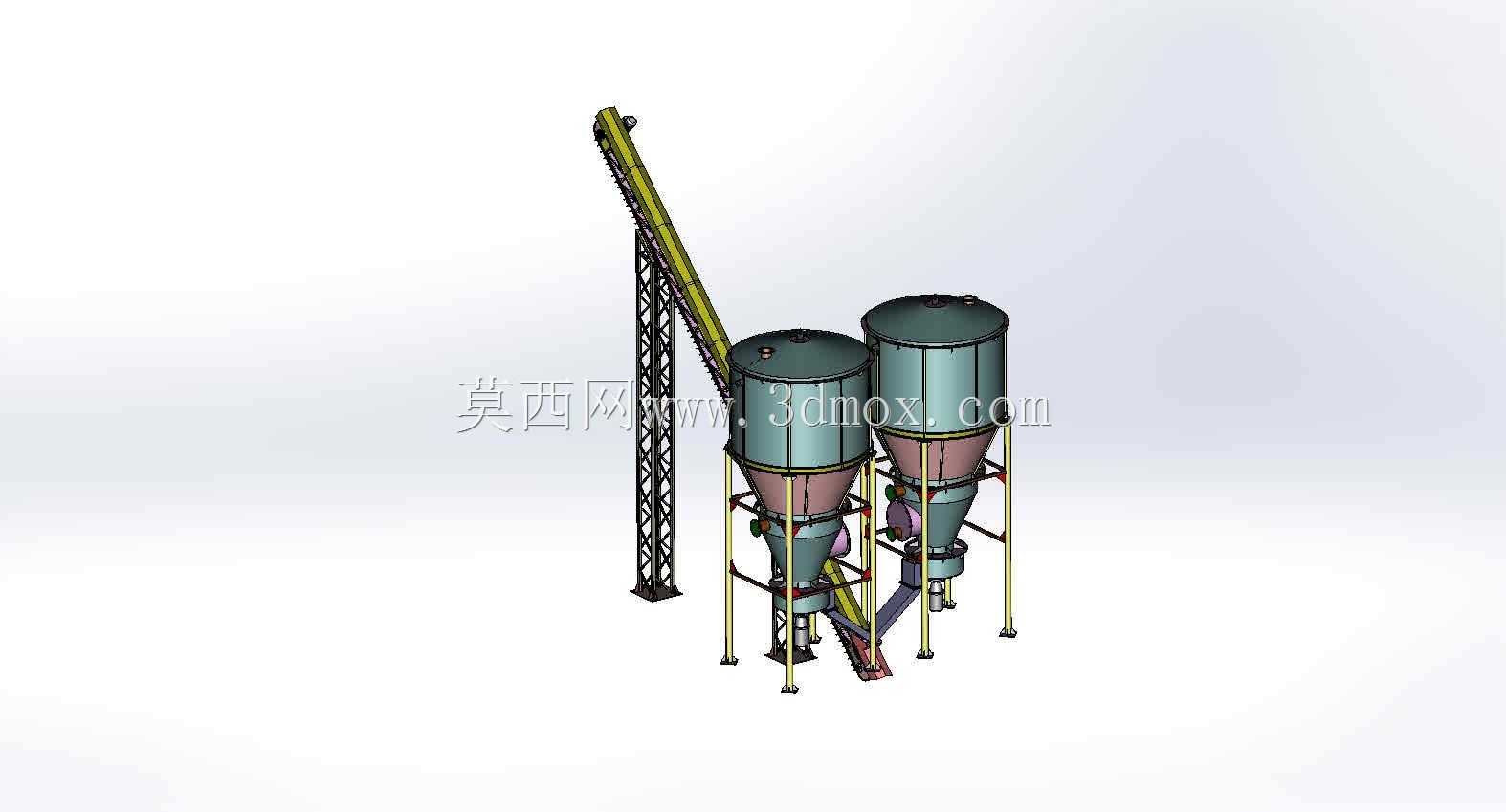

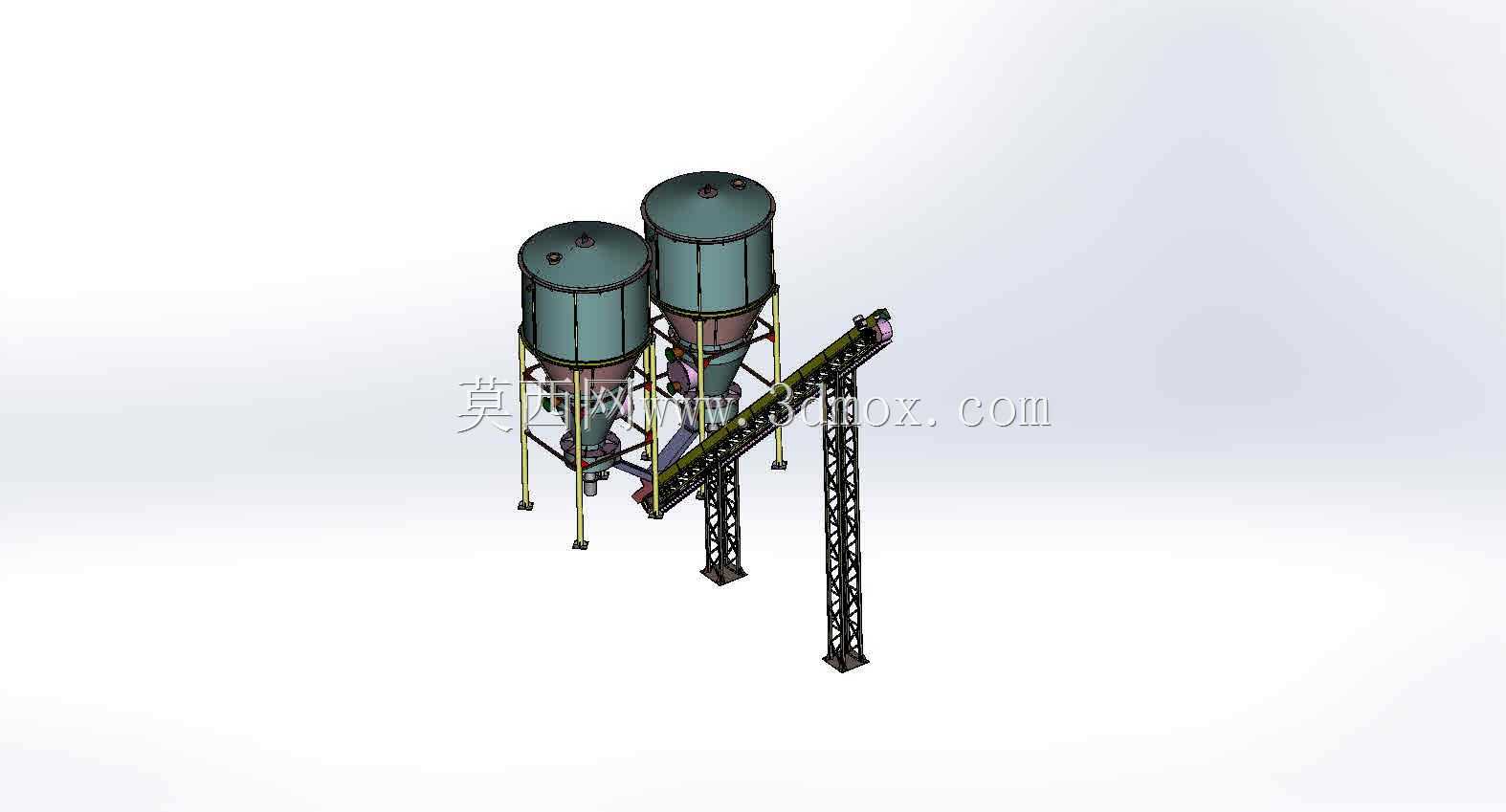

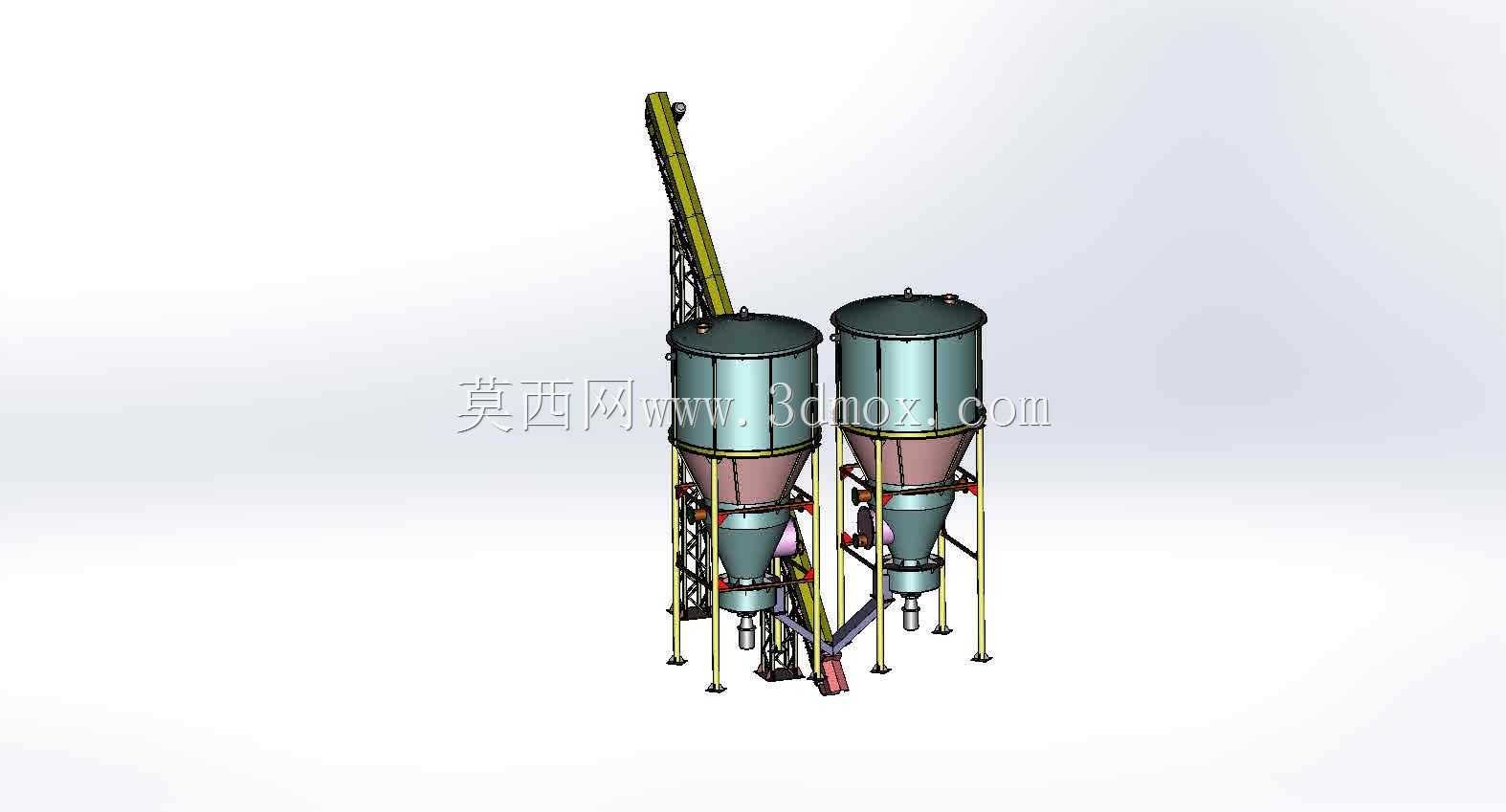

　　从结构布局来看，装置采用双锥底料仓并列布置的形式，仓体上部为等径直筒段，用来扩大储料容积，下部为收缩锥斗段，锥角设计匹配常见散料的安息角参数，避免物料在仓内起拱、架桥，保证物料能依靠自重顺畅下滑至出料口。每个仓体下部都设置了独立的出料调节结构，可根据后段工序的处理能力调整出料流量，避免单仓出料过大造成输送段过载。两个仓体通过支腿框架固定在安装基础上，支腿采用型钢焊接结构，跨距预留了检修操作空间，方便运维人员进入仓底进行出料口疏通、易损件更换作业。

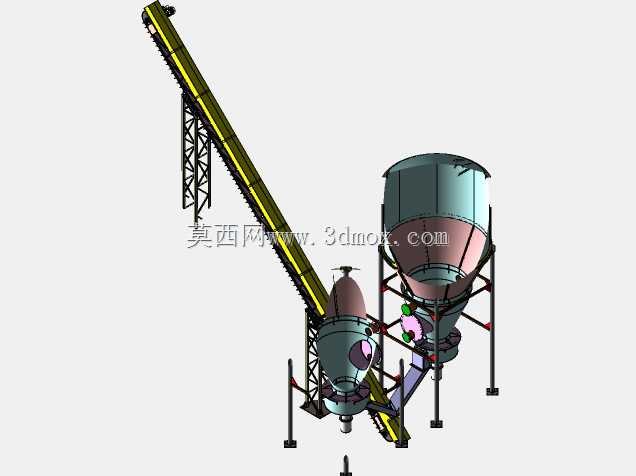

　　倾斜布置的输送段采用桁架式支撑结构，桁架沿输送倾角全程布置，既承担输送槽体与物料的总载荷，也能抵消长距离倾斜输送产生的侧向倾覆力矩，保证设备整体运行稳定性。输送段的低端接在两个储料仓的出料口下方，承接仓内落下的物料，高端延伸至后续设备的进料口位置，将物料抬升至指定高度后完成卸料。输送段的倾角设计兼顾了物料提升高度与设备占地长度的平衡，在满足目标提升高度的前提下尽可能压缩水平占地尺寸，适配厂房内有限的安装空间。

　　设计过程中，首先根据目标处理物料的堆积密度、安息角、含水率等物理参数确定仓体容积与锥角，比如针对煤粉、谷物这类流动性较好的散料，锥角可设置在55至60度区间，若处理含水率稍高的粉体物料，锥角会适当加大并预留助流装置的安装位。其次根据需要的提升高度与小时输送量，确定输送段的长度、带宽与运行速度，桁架的型材选型则根据输送段总长度、满载总载荷做挠度校核，保证满载运行时桁架的最大挠度控制在允许范围内，避免输送段运行时出现过大晃动。

　　安装边界方面，双仓并列布置的水平宽度需根据单仓直径确定，仓体周边预留不小于800mm的检修通道，输送段高端的卸料口位置需与后续设备进料口做同心对位，安装基础需在仓体支腿、桁架底部支撑点位置做预埋处理，承载能力满足设备满载总重量的1.5倍以上安全系数。设备进料端可对接来料皮带、溜管等不同来料形式，出料端可根据后续设备需求配置防尘罩、导料槽等附属结构，减少散料转运过程中的粉尘溢散。

　　从功能特性来看，这套装置整合了散料暂存与连续提升输送的功能，无需额外配置中间转接设备，减少了物料转运的落点数量，也就降低了物料溢撒、粉尘产生的概率。双仓设计可实现两种不同物料的分别存储与切换输送，也可单仓检修时另一仓继续维持生产，减少停机维护对整条生产线的影响。输送段的密封结构可根据物料特性选择，处理粉状物料时采用全封闭槽体，处理颗粒状物料时可采用半开放结构降低制造成本。仓体顶部可配置料位检测元件的安装位，方便后续接入生产线自控系统，实现低料位补料、高料位停料的自动控制，减少人工巡检的工作量。
