伸缩式福来轮无动力输送支架结构

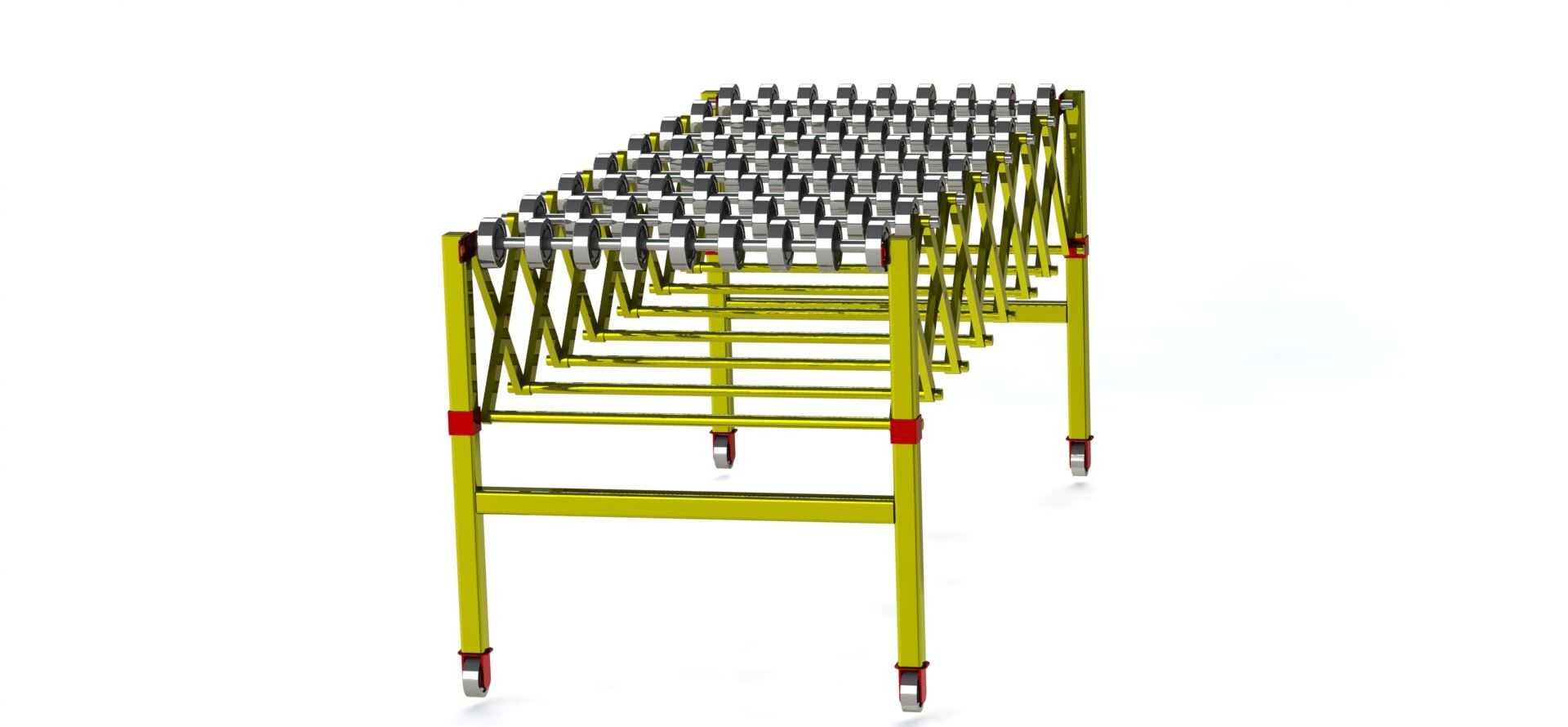

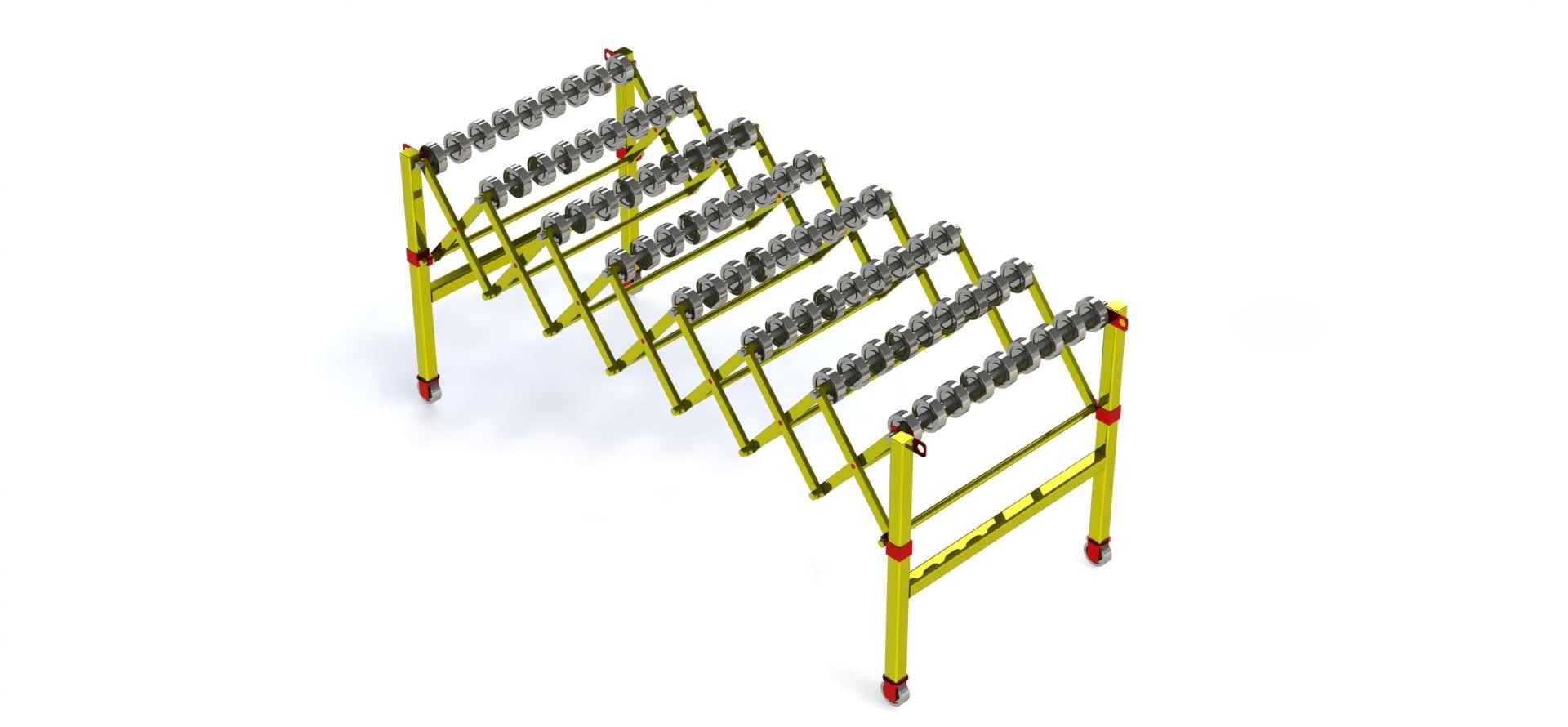

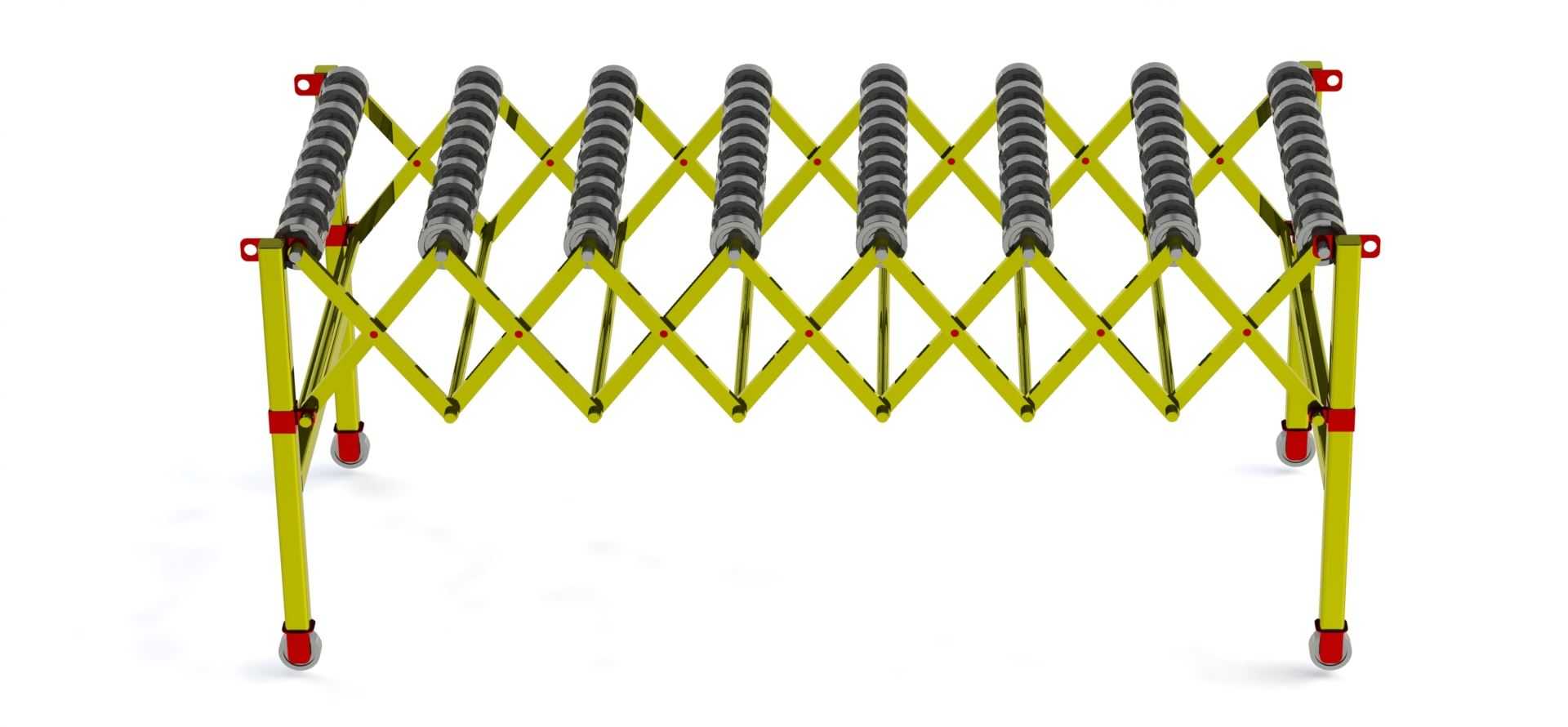

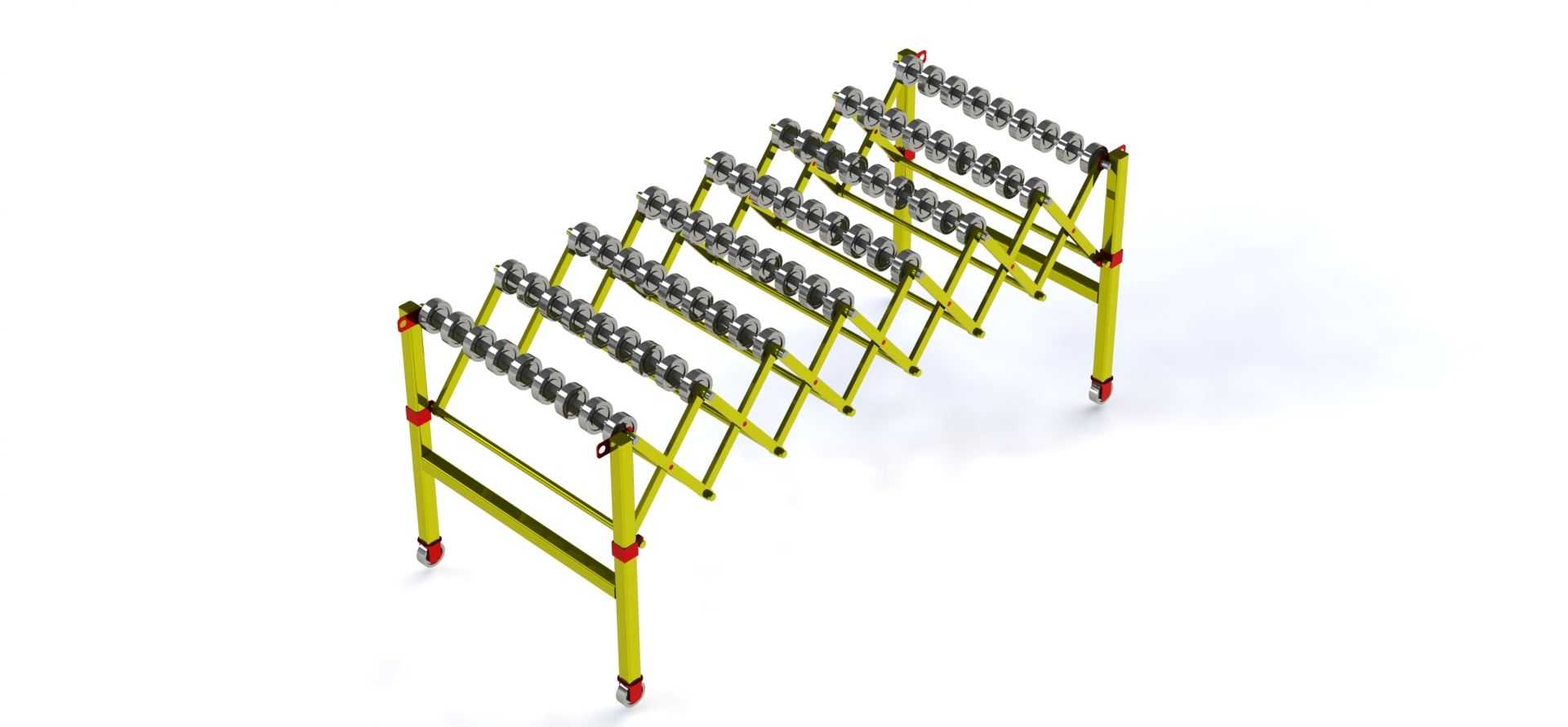

　　这款伸缩式福来轮输送支架，是面向车间零散物料转运、工位间临时输送需求设计的无动力输送工装，在机加工车间小件周转、包装线工位衔接、仓储出库临时接驳场景中适配性极强，不需要外接动力源，完全依靠物料自身重力或者人工轻推即可完成输送动作，对于场地受限、输送路径需要灵活调整的生产场景，比固定长度的辊筒输送机部署成本低很多，也不需要复杂的安装固定流程。从结构设计来看，整体采用剪叉式伸缩框架作为主体承载结构，框架主体采用矩形钢管焊接成型，每段剪叉臂的铰接点都做了衬套耐磨处理，避免反复伸缩过程中铰接孔磨损导致框架松旷，伸展状态下单段支架的长度可以根据实际输送距离在1米到6米区间内灵活调整，收缩后整体长度不足1米，占用的仓储空间极小，

　　两个操作人员即可完成整体搬移，不需要借助叉车等辅助搬运设备。支撑腿部分采用可伸缩调节的管式结构，每根支腿底部都配置了防滑橡胶脚垫，不仅可以根据现场地面的平整度调整单根支腿的高度，保证整个输送面的水平度或者倾斜角度符合物料输送要求，还能在需要依靠重力输送的场景下，调整进出料端的高度差，让物料可以依靠自重沿福来轮面顺滑滑动，不需要额外施加推力，支腿与主框架的连接位置设置了快拆锁销，调整完高度后扳紧锁销即可完成固定，不需要额外工具辅助调整。输送面采用多排福来轮组排布，每一组福来轮都通过独立的销轴固定在框架横梁上，福来轮的轮体采用耐磨尼龙材质，轮缘做了圆弧过渡处理，不管是平底的纸箱、塑料周转箱，还是表面带有轻微弧度的工件，

　　都可以在轮面上顺畅滑动，不会出现卡滞或者刮花工件表面的问题，相邻两排福来轮的间距控制在80mm，保证尺寸较小的工件输送时不会出现卡入轮缝的情况，同时轮组的安装高度保持统一，整个输送面的平面度误差控制在2mm以内，避免物料输送过程中出现跑偏、卡顿的问题。从安装边界来看，伸展到最大长度时整体宽度为600mm，支腿的最大调节高度为800mm，最小调节高度为400mm，可以对接高度在400mm到800mm区间内的各类工作台、输送线、仓储货架出料口，不需要额外制作转接过渡工装；收缩状态下整体外形尺寸为900mm600mm400mm，可以直接放置在工具车底部或者货架夹层存储，不会占用过多的生产场地空间。设计过程中针对剪叉臂的受力做了针对性强化，

　　每段剪叉臂的截面尺寸根据满载受力情况做了优化，在每米承载50kg物料的工况下，框架的最大挠度不超过5mm，不会因为长期承载出现框架变形的问题，铰接位置的销轴采用45号钢淬火处理，表面硬度达到HRC40以上，反复伸缩折叠的使用寿命可以达到万次以上，不需要频繁更换铰接配件。和传统的固定无动力辊道相比，这款伸缩支架不需要根据现场输送距离定制长度，也不需要打膨胀螺栓固定在地面上，临时需要调整输送路径的时候，只需要松开剪叉结构的锁止把手，拉伸或者收缩框架到需要的长度，调整好支腿高度就可以投入使用，在多品种小批量的生产车间、临时出库的仓储场景、展会现场物料转运场景中，都可以快速部署完成输送作业，不用的时候折叠收纳即可，不会对现场的通行空间造成长期占用。轮组的维护也十分便捷，单个福来轮磨损后只需要敲出固定销轴就可以完成更换，不需要拆解整个框架结构，日常维护只需要定期在铰接点涂抹少量润滑脂，检查支腿锁销的锁紧可靠性即可，没有复杂的维护保养要求，对于没有专职设备维护人员的小型加工车间十分友好。
