3-4英寸管道用多通分散式滤水结构

　　在民用供水、工业循环水、泳池水处理、中小型灌溉管路的布设场景中，管路分支节点的过滤需求一直是容易被忽略的设计痛点——常规直通式过滤器仅能覆盖单路管路的杂质拦截，当同一节点需要分出多路供水支路时，往往需要额外加装三通、四通接头搭配独立过滤单元，不仅会增加管路的连接点位、提升泄漏风险，还会挤占管路安装空间，提升现场布管的施工难度。这款适配3-4英寸主管道的分散式滤水结构，正是针对多支路管路节点的过滤需求做的集成化设计，把多通接头的分流功能与滤水结构的杂质拦截功能整合到同一壳体内部，无需在分支节点额外叠加独立过滤部件，就能同时完成主路进水的杂质过滤与多路分水输出。

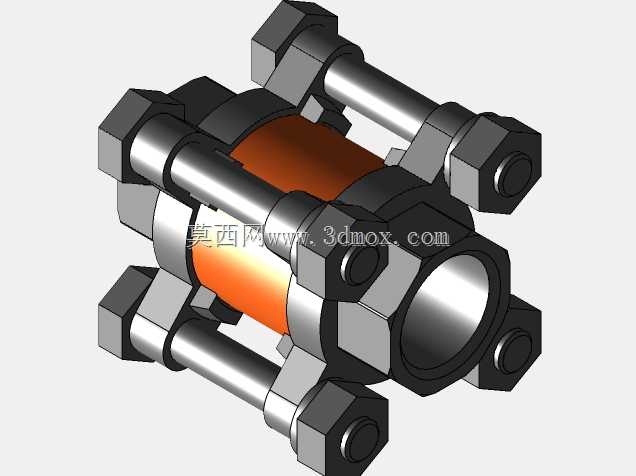

　　从结构设计逻辑来看，这款滤水器采用对称式的多接口布局，中心为贯通的主滤腔，内部填充适配3-4英寸管路流量的多孔过滤介质，也就是模型中橙色的滤层部分，可拦截水流中携带的泥沙、碎屑、悬浮大颗粒杂质，避免杂质进入下游支路造成喷头堵塞、阀门卡涩或者用水设备的流道损伤。六个外伸的连接端采用标准的外螺纹六角接头结构，和常规管道的活接、内丝接头尺寸完全匹配，安装时不需要定制特殊转接头，直接用普通管钳就能完成紧固操作，六角结构的接头设计也充分考虑了现场安装的操作空间，每个接头的紧固面都预留了足够的扳手卡位，不会出现相邻接头干涉导致无法拧紧的问题。

　　安装边界方面，这款滤水器的主接口适配公称直径80mm到100mm的3-4英寸管路，六个分支接口可根据现场布管需求选择接出支路或者用堵头封堵，灵活适配2到6路的分水需求，整体结构的轴向和径向尺寸都经过紧凑化设计，相比同通径的“四通+独立过滤器”组合方案，整体安装长度缩短近40%，径向占用空间减少30%左右，非常适合安装在管路井、设备夹层、泳池机房这类空间局促的管路节点。滤腔的密封采用端面压紧式密封结构，上下端盖通过螺栓预紧力压合密封垫片，不需要额外粘接或者焊接密封，后期需要清理滤层的时候，只需要松开端盖的连接螺栓就能取出内部滤件做冲洗或者更换，维护操作不需要把整个滤水器从管路上拆下来，大幅降低了后期运维的工作量。

　　从实际使用的工况适配性来看，这款分散式滤水结构可适配0-1.0MPa的常规供水压力，滤层的过滤精度可根据使用场景灵活替换，比如泳池循环水场景可选用精度稍高的滤层拦截毛发、皮屑等杂质，农业灌溉场景可选用大流量低阻力的滤层拦截砂石、杂草碎屑，工业循环水场景可适配耐腐滤层拦截管路锈蚀产生的氧化皮颗粒。结构本身的对称式设计也让水流在滤腔内的流态更稳定，不会出现偏流导致的局部滤层过快堵塞问题，各个支路的出水压力差控制在5%以内，不会出现某一支路流量明显不足的情况。

　　在三维建模的细节处理上，这款结构的所有接头螺纹尺寸、六角对边距、滤腔壁厚都严格遵循管路附件的通用设计规范，端盖的螺栓孔位置做了均匀分布设计，装配时不需要对位标记就能完成端盖的安装，内部滤层的限位台阶尺寸做了公差适配，既能保证滤件安装后不会在水流冲击下移位，又不会因为公差过紧导致滤件拆装困难。所有的棱角位置都做了工艺倒角处理，既避免了安装过程中锐边划伤操作人员，也能减少铸造或者机加工过程中的应力集中问题，提升结构整体的耐压强度。
