小口径管道用对夹式分散滤水结构

　　在民用供水、小型工业循环水、园林灌溉、暖通空调水系统这类1/2英寸管径的流体输送场景里，管路中混杂的砂石、焊渣、锈蚀碎屑等硬质杂质，很容易卡塞下游的精密阀门、滴灌喷头、换热盘管流道，甚至磨损水泵叶轮，这类小口径管路以往常采用Y型过滤器，但Y型过滤器需要预留排污口的操作空间，在管路排布紧凑、安装间隙有限的场景下适配性不足，这款分散式滤水结构就是针对这类紧凑安装场景设计的管路净化部件。

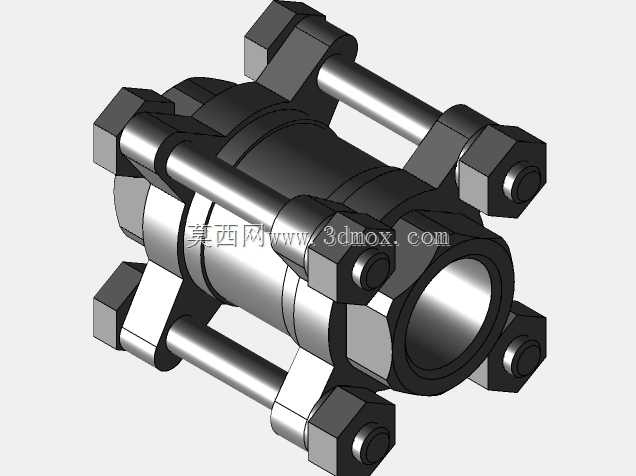

　　从结构设计逻辑来看，这款滤水件采用对夹式分体结构，整体由左右对称的两组法兰式阀体、四组贯穿式螺栓紧固件、内置的多孔滤层组成，没有额外突出的排污腔体，整体外轮廓接近正六边柱形，最大外廓尺寸适配1/2英寸管径的安装间距，轴向安装长度比同通径Y型过滤器缩短近40%，不需要在管路上预留额外的侧向操作空间，直接串接在两段管道的法兰端面之间，拧紧四组螺栓即可完成密封固定，安装时不需要调整管路的原有排布走向，尤其适合已经完成管路铺设、后期需要追加过滤功能的改造场景。

　　内置的滤层采用分散式过流设计，不同于普通滤网整面迎流的结构，这款滤件的滤面采用多区域均匀布孔的结构，进水侧的流体进入阀体腔体后，会先经过腔体的扩容减速，大颗粒杂质会在重力作用下沉降到腔体底部的容渣空间，不会直接冲击滤层造成局部堵塞，流体再穿过多孔滤层完成杂质截留，这种设计能有效提升滤层的有效过流面积，降低滤件本身的流阻损失，实际运行时的压损比同精度的平网滤器低25%左右，不会对管路的整体输送效率造成明显影响。

　　在安装边界的适配性上，这款滤件的两端连接端面采用标准的凸面密封结构，密封槽尺寸适配1/2英寸管路的通用密封垫片，不需要定制特殊密封件，四组连接螺栓的孔位间距符合小口径管路对夹连接件的通用尺寸规范，和同通径的对夹式蝶阀、止回阀的安装孔位完全兼容，现场安装时可以直接和这类阀门叠装，不需要额外加工过渡法兰。阀体的流道采用渐扩渐缩的顺滑过渡设计，没有直角突变的流道结构，能减少流体在阀体内的湍流扰动，降低运行过程中的水流噪音，在民用供水、户式暖通这类对噪音控制有要求的场景下使用体验更好。

　　从功能特性来看，这款滤水件的容渣空间设计在腔体下部，不需要频繁拆解清理，当系统运行一段时间后，只需要松开一侧的连接螺栓，错开管路间隙就可以取出内置滤层进行冲洗，不需要将整个滤件从管路上完全拆除，维护操作的便捷性优于螺纹连接的固定式滤水接头。滤层的过滤精度可以根据实际使用场景更换，供水场景可以选用50目精度的滤网拦截大颗粒砂石，暖通循环水场景可以选用80目滤网拦截锈蚀碎屑，灌溉场景可以选用30目滤网拦截水中的杂草、泥沙，适配不同流体介质的过滤需求。

　　在实际工程应用中，这类小口径分散式滤水件常被安装在入户水表的前端、户式中央空调的风机盘管进水口、园林滴灌系统的支管入口、小型工业设备的冷却水进水端，用来保护下游的精密用水部件，避免杂质造成的堵塞、磨损问题。相比传统的螺纹式滤水接头，对夹式的结构没有外露的螺纹连接段，不会出现螺纹锈蚀后难以拆解的问题，阀体采用金属材质加工，承压能力满足1.6MPa的常规管路压力要求，能适配绝大多数低压流体输送管路的使用需求。建模过程中需要重点保证四组螺栓孔的位置度公差，避免安装时出现孔位错位无法穿装螺栓的问题，同时要保证阀体内腔的同轴度，避免滤层安装后出现偏斜，造成密封面间隙泄漏的问题，滤层的安装槽要设计足够的压紧余量，保证滤层安装后不会在流体冲击下出现移位，导致杂质旁通。
